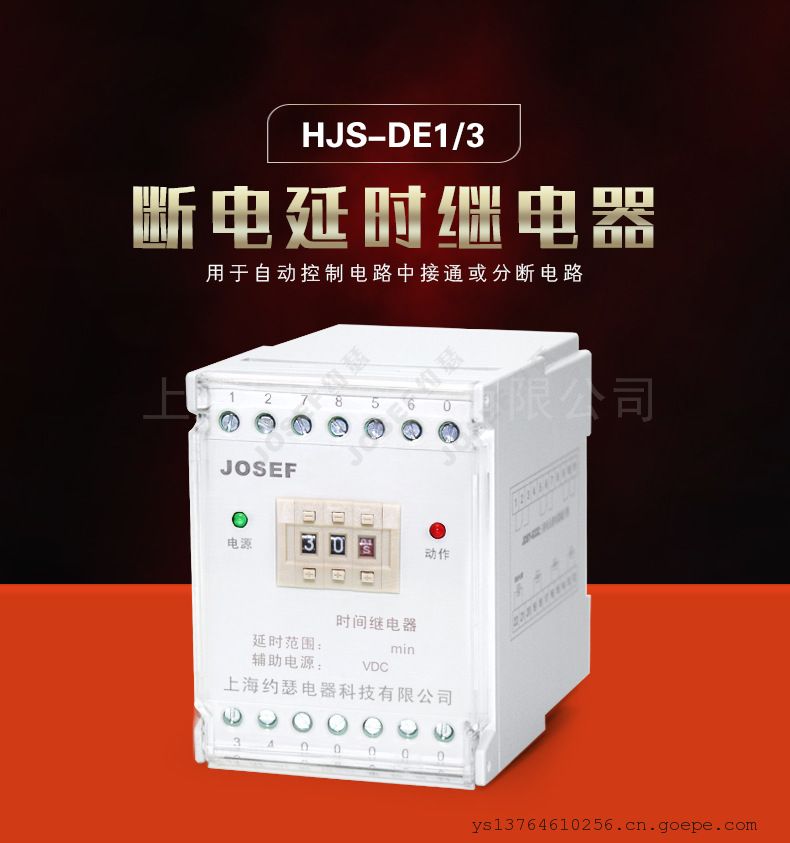

JOSEF约瑟HJS-DE1/3时间继电器 220VDC 1S

系列型号

HJS-DE1/2断电延时时间继电器;

HJS-DE1/3断电延时时间继电器;


断电延时继电器，是当时间继电器线圈通电时，各延时触头瞬时动作，而线圈断电以后触头呈延时置位工作状态，当所设延时到达后，延时触头又恢复为初始状态。控制一台电机，要求在按下停止按钮需要延时一段时间后，电机再重新启动工作，这种情况下就需用到断电延时继电器来实现。
断电延时型因其工作状态（在延时过程中不需外接工作电源）以及控制触点在断电延时过程中吸合触点（常开触点变为接通状态应保持接通状态;常闭触点变为断开状态，应呈保持断开状态）转换特殊性（与常规通电延时型时间继电器触点工作状态正好相反）来满足其控制要求。断电延时型时间继电器由*早分离器件构成（延时精度低、延时时间短）;现用相应可编程定时集成电路或cmos计数分频集成来完成延时，与之相比，具有延时精度高，延时时间长的特点。以此满足断电长延时的控制场合。

1. 用途
时间继电器HJS-DE1/3作为通电立即动作断电延时返回的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。本继电器采用2位盘设定，HJS-DE1/2延时范围0.1秒~9.9秒，级差0.1秒。HJS-DE1/3延时范围1秒~9.9秒，级差1秒。本系列继电器同时具有瞬时触点，用户可以更灵活应用。

2. 安装结构

导轨安装E，具体尺寸请参考后续继电器外型尺寸图。

3.  技术参数

1).延时范围：本系列继电器由2位拨盘设定延时时间，HJS-DE1/2延时范围0.1秒~9.9秒级，

差0.1秒。HJS-DE1/3延时范围1秒~99 秒，级差1秒。

(2).额定电压：AC220V、AC110V、DC220V、DC110V。

(3).动作值 ：75%额定电压。

(4).返回值：10%额定电压。

(5).功耗：小于4W。

(6).触点性能：在250VDC τ=5ms，大可断开50W直流有感负载；

在250VAC  COSΦ=0.4，大可断开250VA交流负载，可长期接通5A电流

(7).电寿命：10万次，功耗：不大于5W。

(8).机械寿命：100万次。

(9).绝缘电阻：用开路电压500V的兆欧表测量继电器外壳与外露带电端子之间，绝缘电阻大于300MΩ。

(10).介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络现象。

4.  使用条件

(1). 环境温度：-15℃~55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；

(3). 工作位置：任意；

(4). 工作电压：不大于120%额定电压；

(5). 周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪，有防雾、防尘、防风沙设施。

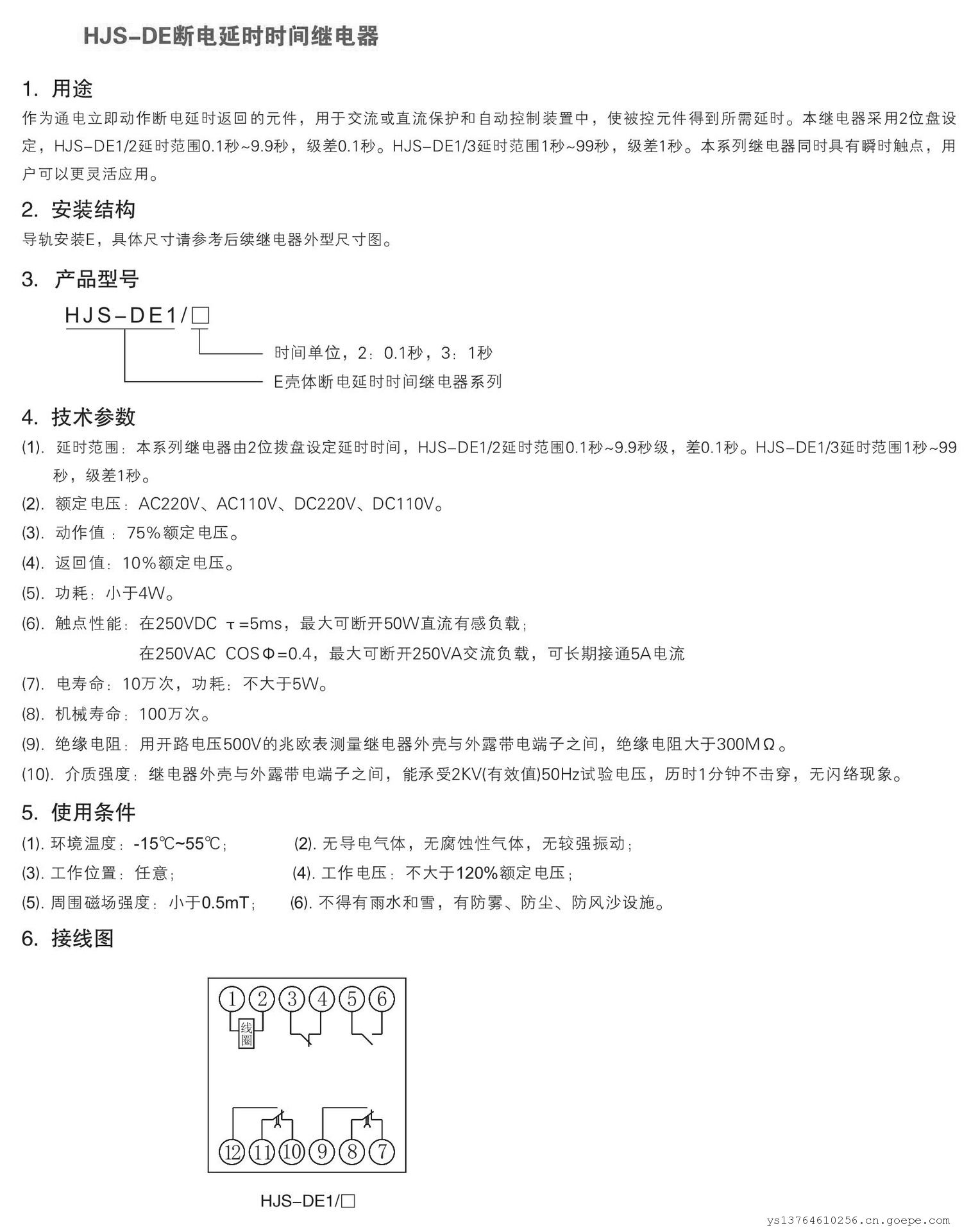

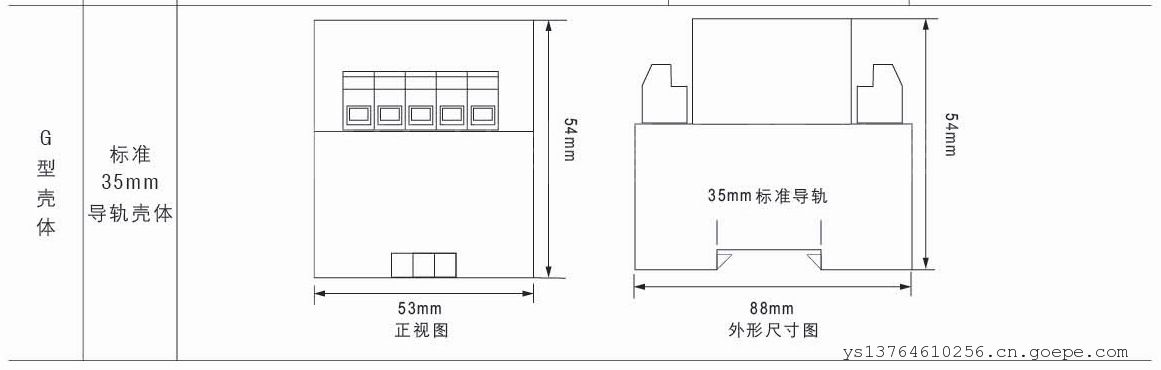

5.  接线图/外形尺寸图

订货须知：

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号等要求。
