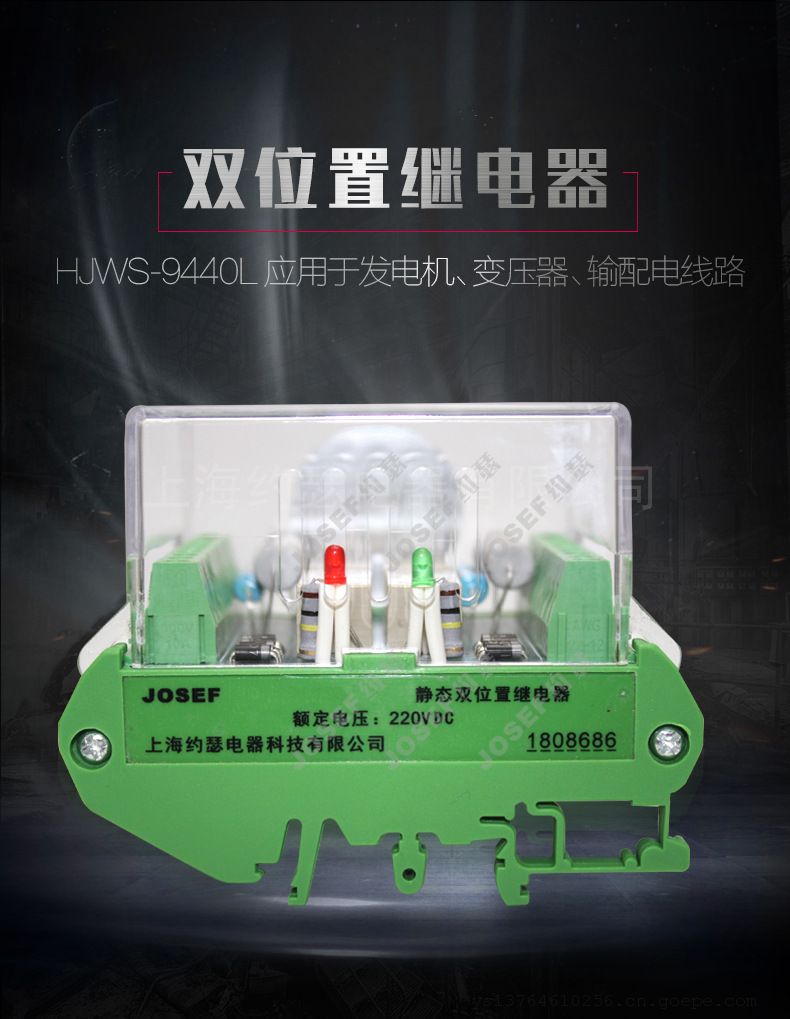

JOSEF约瑟HJWS-9440双位置继电器 DC220V

系列型号：

HJWS-E222双位置继电器；HJWS-9222双位置继电器；

HJWS-9222L双位置继电器；HJWS-9240双位置继电器；

HJWS-9420双位置继电器；HJWS-9600双位置继电器；

HJWS-9620双位置继电器；HJWS-9800双位置继电器；

HJWS-9800L双位置继电器；HJWS-9080双位置继电器；

HJWS-9260双位置继电器；HJWS-9440双位置继电器；

HJWS-9440L双位置继电器；

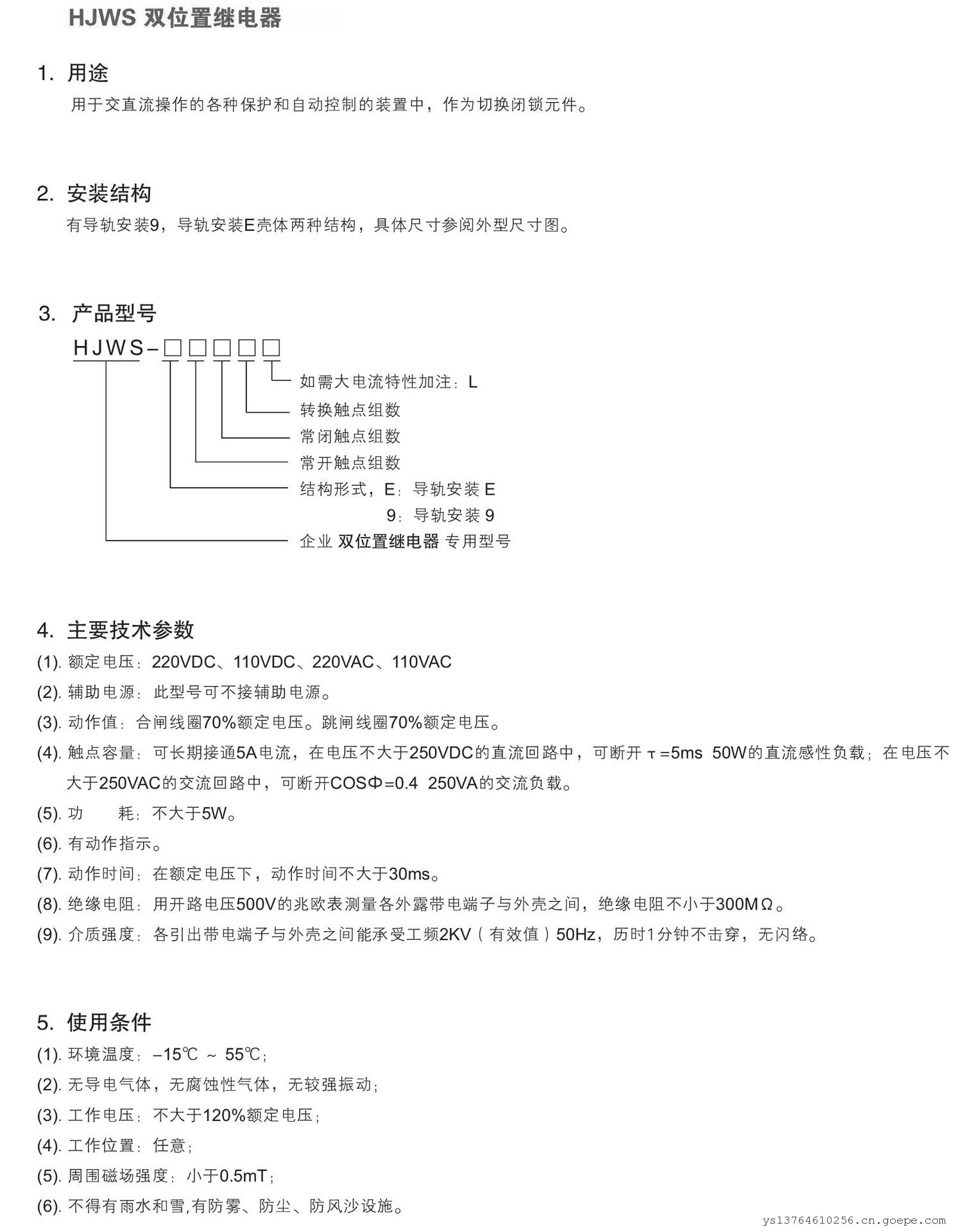

1.  用途

用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。

2.  安装结构

有导轨安装9，导轨安装E壳体两种结构，具体尺寸参阅外型尺寸图。

3．产品型号

HJWS双位置继电器型号说明

4.  主要技术参数

(1). 额定电压：220VDC、110VDC、220VAC、110VAC

(2). 辅助电源：此型号可不接辅助电源。

(3). 动作值：合闸线圈不大于70%额定电压。跳闸线圈不小于70%额定电压。

(4). 触点容量：可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms

50W的直流感性负载；在电压不大于250VAC的交流回路中，可断开COSФ=0.4  250VA的

交流负载。

(5). 功    耗：不大于5W。

(6). 有动作指示。

(7). 动作时间：在额定电压下，动作时间不大于30ms。

(8). 绝缘电阻：用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小

于300MΩ。

(9). 介质强度：各引出带电端子与外壳之间能承受工频2KV（有效值）50Hz，历时1分钟不

击穿，无闪络。

5.  使用条件

(1). 环境温度：-15℃ ～ 55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；

(3). 工作电压：不大于120%额定电压；

(4). 工作位置：任意；

(5). 周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪,有防雾、防尘、防风沙设施。

6.  接线图

HJWS双位置继电器接线图

注：接线图接点状态为“T”线圈通电后的状态，要改变接点状态需给“H”线圈通电。

双位置继电器HJWS-9440

订货须知

订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。

双位置继电器，是指该继电器具有两个位置，同时在两个位置上均能自保持。实际上，双位置继电器是含有两个线圈的磁保持继电器。

线圈A得电后，继电器触点动作，即使其失电，触点也不返回；线圈B得电后，继电器触点返回，即使其失电，触点也不会再动作。也就是说，若使双位置继电器触点位置翻转，必须有一个线圈带电。

双位置继电器在变电站二次回路中较为常见，多用于对状态保持、可靠性要求较高的回路中。如双母接线的电压切换回路以及电压并列回路。
