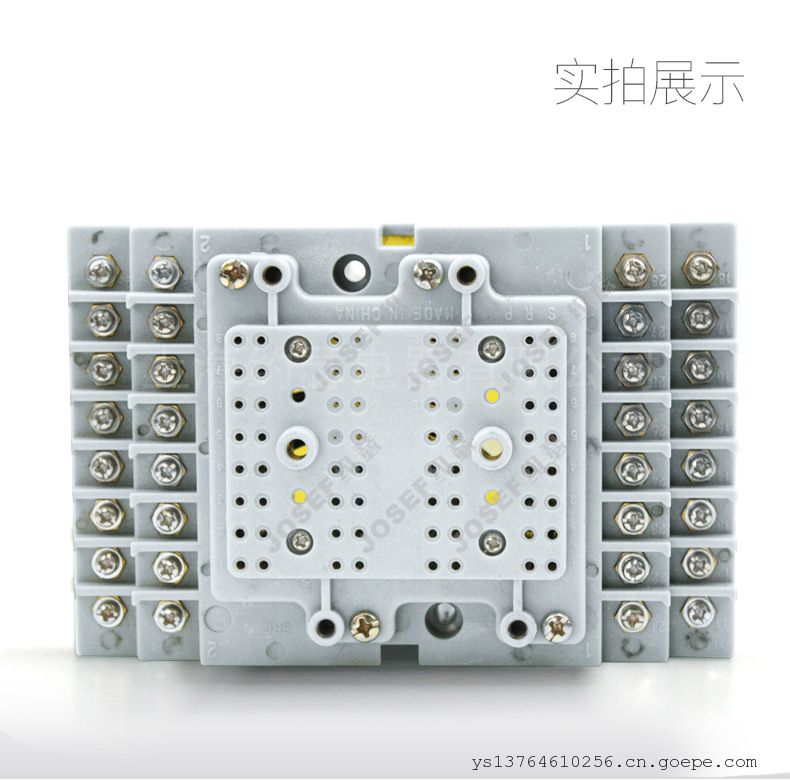

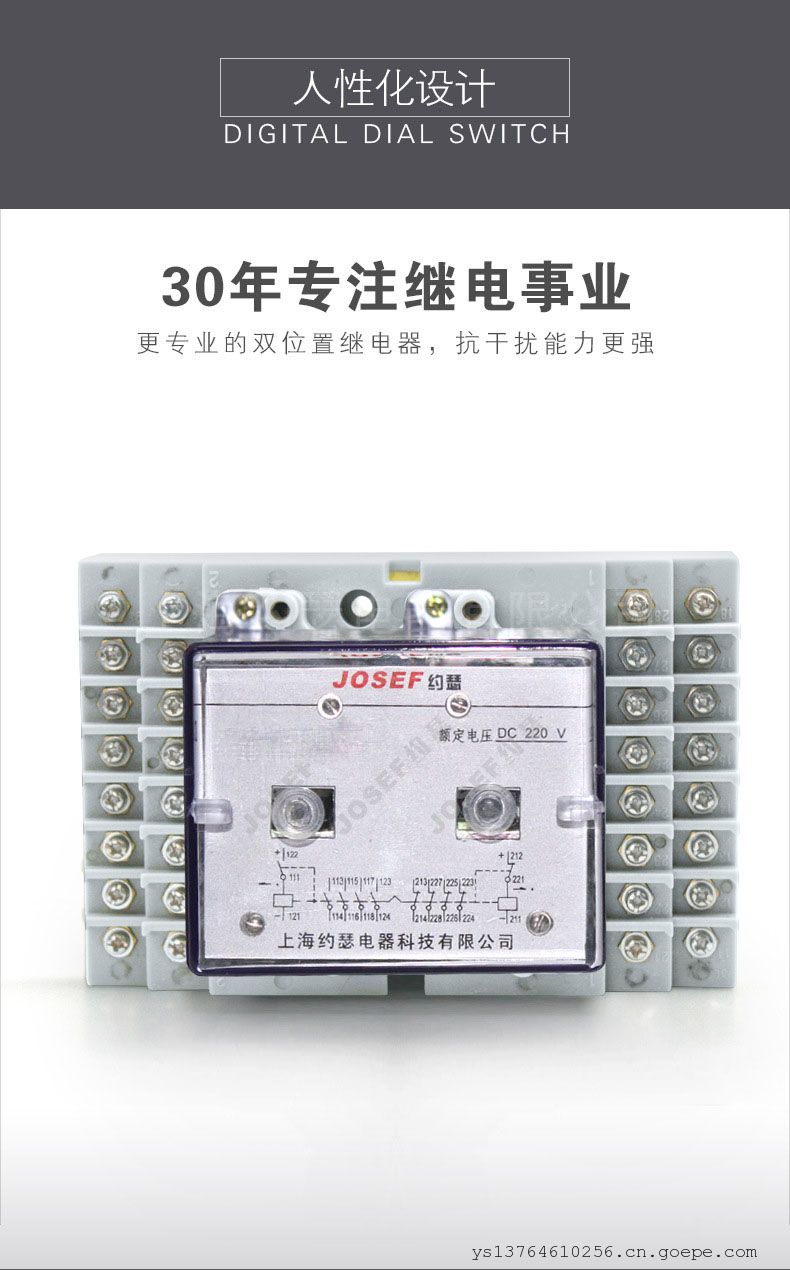

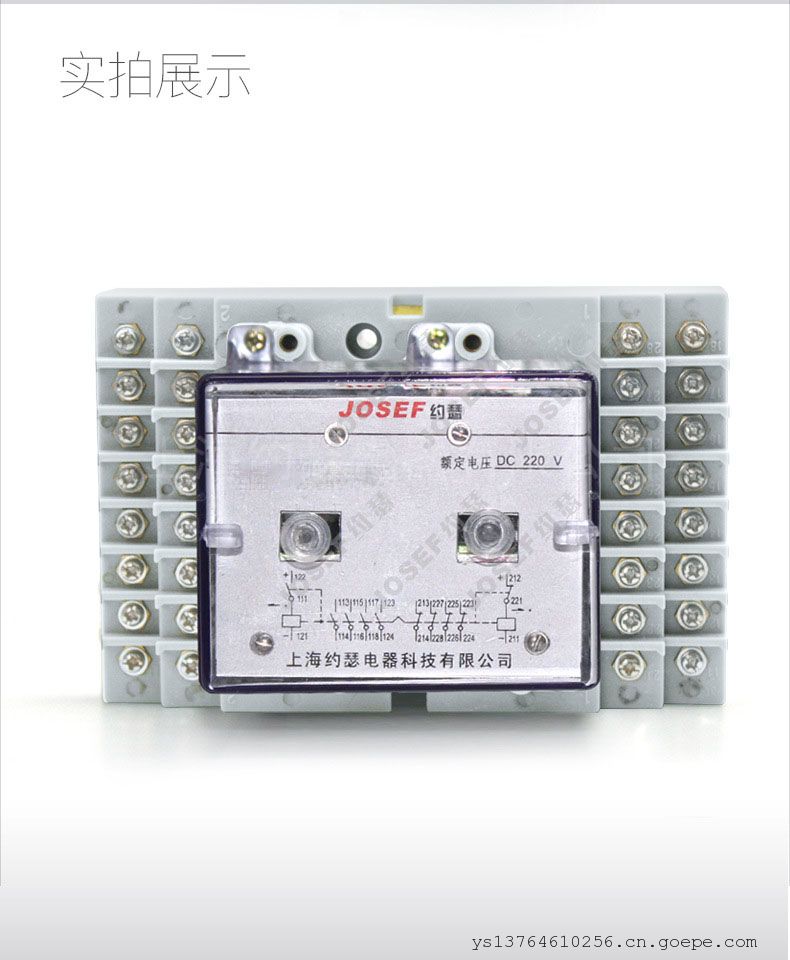

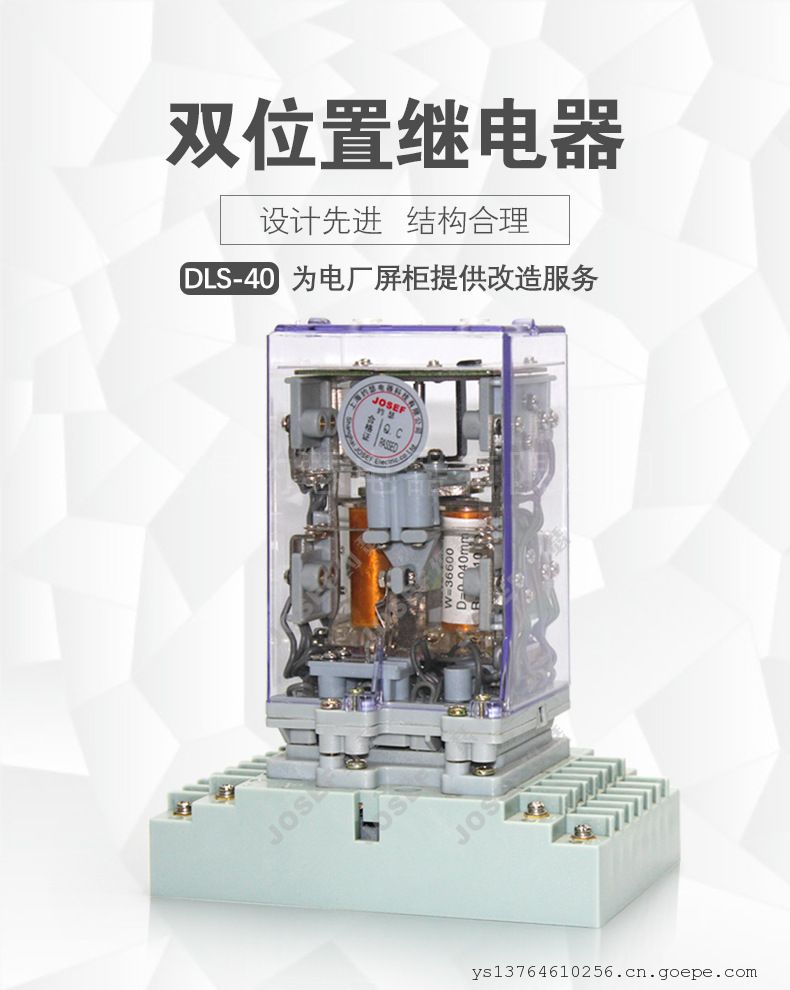

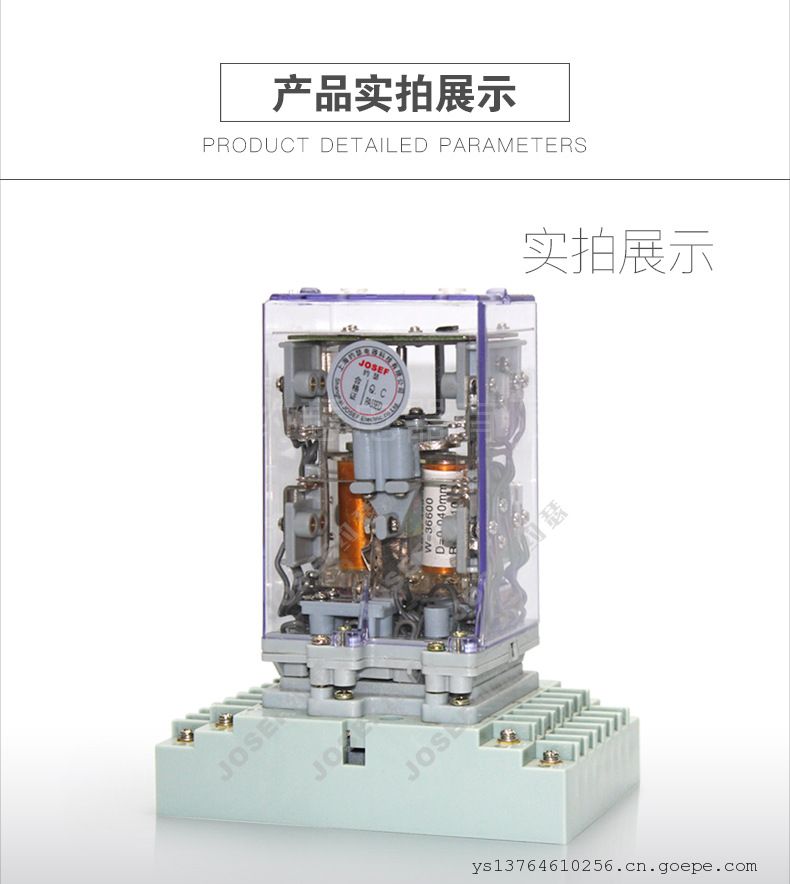

JOSEF约瑟DLS-42/6-4双位置继电器 DC110V 板后接线

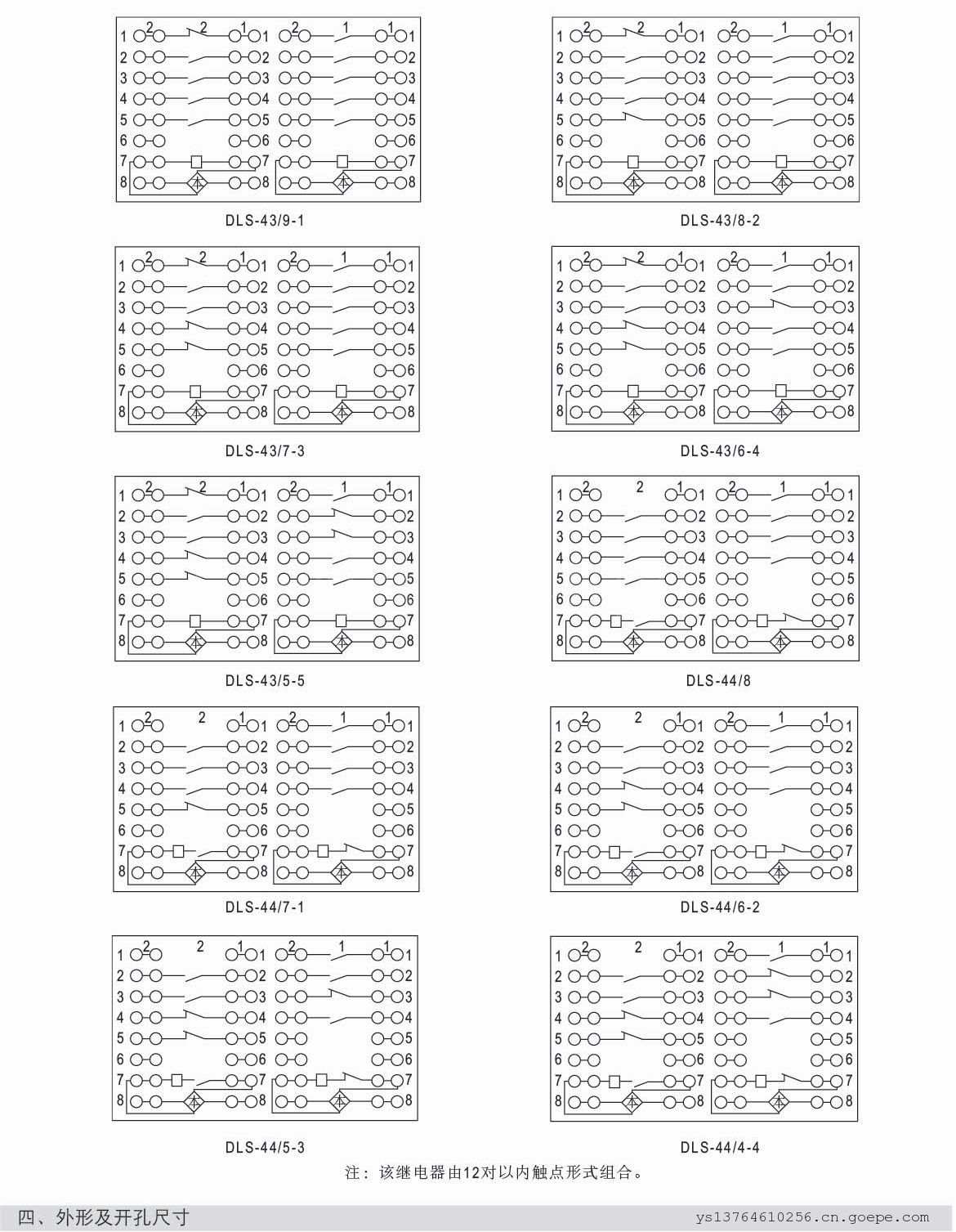

系列型号：
DLS-41/10-2双位置继电器；  DLS-41/9-3双位置继电器

DLS-41/8-4双位置继电器；    DLS-41/6-6双位置继电器；

DLS-42/9-1双位置继电器；    DLS-42/8-2双位置继电器；

DLS-42/7-3双位置继电器；    DLS-42/6-4双位置继电器；

DLS-42/5-5双位置继电器；    DLS-43/9-1双位置继电器；

DLS-43/8-2双位置继电器；    DLS-43/7-3双位置继电器；

DLS-43/6-4双位置继电器；    DLS-43/5-5双位置继电器；

DLS-44/8双位置继电器；       DLS-44/7-1双位置继电器；

DLS-44/6-2双位置继电器；    DLS-44/5-3双位置继电器；

DLS-44/4-4双位置继电器；

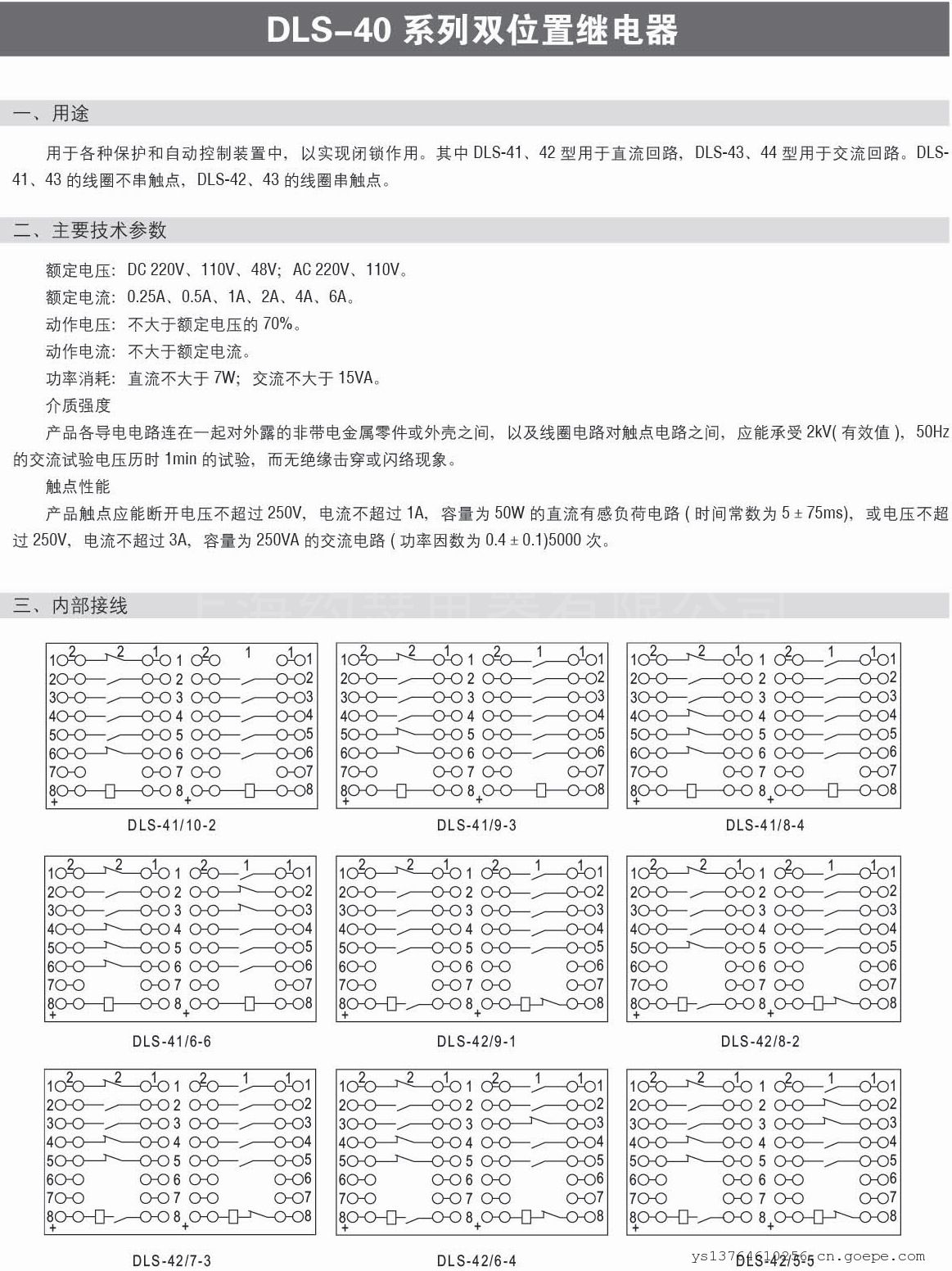

用途

用于各种保护和自动控制装置中，以实现闭锁作用。其中 DLS-41、42 型用于直流回路，DLS-43、44 型用于交流回路。DLS.

41、43的线圈不串触点，DLS-42、43 的线圈串触点。

技术参数

额定电压: DC 220V、110V、48V: AC 220V、110V。

额定电流: 0.25A、0.5A、1A、2A、4A、6A。

动作电压:不大于额定电压的 70%。

动作电流:不大于额定电流。

功率消耗:直流不大于7W;交流不大于 15VA。

介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间，以及线圈电路对触点电路之间，应能承受 2KV( 有效值).50H2的交流试验电压历时 1min 的试验，而无绝缘击穿或闪络现象。
