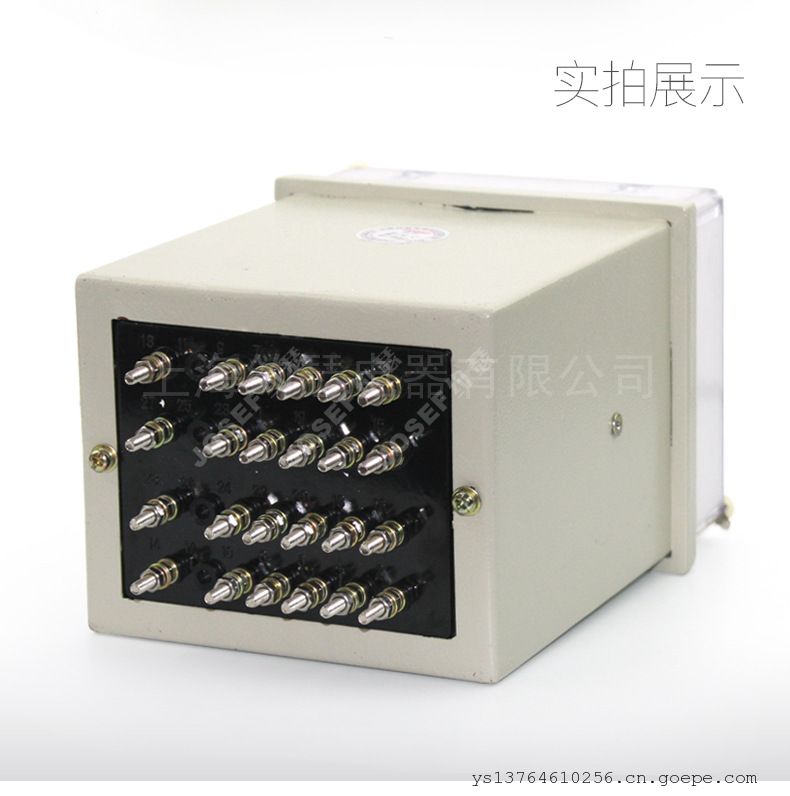

JOSEF约瑟DLS-5/3双位置继电器 DC220V

系列型号：

DLS-5/3双位置继电器

DLS-5/2双位置继电器

DLS-5/1双位置继电器

一、用途

1.1用途

DLS-5型双位置继电器(以下简称产品)用于各种保护与自动控制系统中，作为切换、闭锁元件。

1.3产品的型号、名称

1.4型号及规格

二、工作原理

2.1结构
产品的铁芯呈“山”字形，两边柱上装有线圈，永久磁铁位于铁芯的中柱，触点分布于两边，并有位置指示机构。产品
装在JKQ-3/4壳体，通过把手可自由地从壳体中拔出。
2.2工作原理
产品的原理示意图如图1所示，图示位置，永久磁铁产生的磁通经中柱→衔铁左半部→铁芯左边柱→磁轭板形成闭合磁路，使衔铁保持在该状态。当左边柱上的线圈供给正确极性的直流电时，在铁芯中产生了与永久磁铁磁通方向相反的磁通，当线圈所产生的电磁力大于永久磁铁的吸力时，衔铁被斥开关并与左边柱铁芯闭合，此时永久磁铁产生的磁通经中柱→衔铁右半部→铁芯右边柱→磁轭板形成闭合磁路，并使衔铁保持新的稳定状态，同时与左边柱上线圈串联的触点断开，线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时，工作过程与上述相反，产品又回到原来的稳定状态。

三、主要技术参数

3.1动作值
动作电压不大于70%Un，动作电流不大于90%In。
3.2动作时间
在施加额定值下，动作时间不大于50ms。

四、内部接线图及外引接线图
