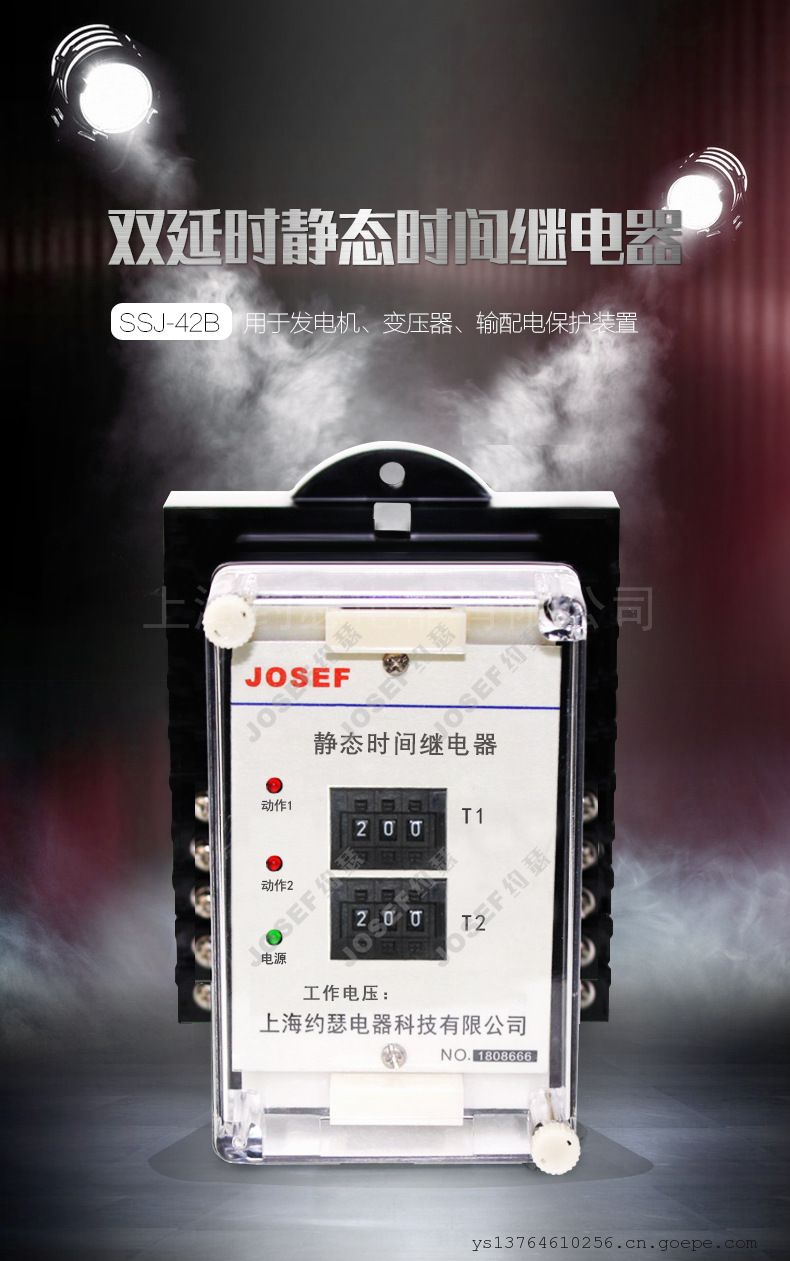

JOSEF约瑟SSJ-42B静态时间继电器



系列型号：
SSJ-11B静态时间继电器；（双延时）
SSJ-11A静态时间继电器；（单延时）
SSJ-12A静态时间继电器；（单延时）
SSJ-12B静态时间继电器； （双延时）
SSJ-21B静态时间继电器；（双延时）
SSJ-21A静态时间继电器；（双延时）
SSJ-22A静态时间继电器；（双延时）
SSJ-22B静态时间继电器；（双延时）
SSJ-31B静态时间继电器；（双延时）
SSJ-31A静态时间继电器；（双延时）
SSJ-32A静态时间继电器；（双延时）
SSJ-32B静态时间继电器；（双延时）
SSJ-41B静态时间继电器；（双延时）
SSJ-41A静态时间继电器；（双延时）
SSJ-42A静态时间继电器；（双延时）
SSJ-42B静态时间继电器；（双延时）

一、概述
SSJ系列静态时间继电器(以下简称继电器)用于电力系统二次回路继电器保护及自动控制回路中，作为延时装置，使被控元
件得到所需延时。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽，工作电源采用
开关电源变换，交直流通用，完全可替代电磁型时间继电器。
二、继电器型号命名及含义
SSJ-12B静态时间继电器型号命名
本继电器型号与被替换老型号对照表
SSJ-12B静态时间继电器对照表
三、产品构成及工作原理
1、本继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间极差的要求，是目前时间继
电器*理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同，仅整定方式不同，
拨码开关的三维数乘以0.01s或0.1s时间时基即为整定时间，改变整定值无需进行校验。
2、本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成，继电器由振荡器、分频器和三极脉冲计数器组成，
通过BCD拨码开关整定延时值。
3、继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振，产生时钟脉冲，经分频后由计数器计脉冲数，
当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，由于采用了晶体振荡器并增加时间补偿
预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。
4、继电器的双延时回路延时相对独立，并各自驱动一个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继
电器的中止和滑动触点使用，但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止，如用户需滑动触点闭合一定时间后
立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。
SSJ-12B静态时间继电器工作原理
四、技术要求
1、额定值及规格见上表。
2、延时准确度
a、延时整定值的平均误差：在基准条件下，继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms；
平均误差=(5次测量平均值-整定值)/整定值×100%。
b、延时一致性：在基准条件下，继电器延时一致性不大于整定值的(3-10ms)。
c、在-10~50℃的温度下，任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。
3、工作电压：动作电压不大于额定电压的70%时，继电器应可靠工作。
4、继电器的返回时间
切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。
5、继电器的返回电压
降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回。
6、功率消耗
DC48V，不大于2W；
DC110V或AC100~127V，不大于4.5W(6.5VA)
DC或AC220V，不大于8.1W(13VA)。
7、热性能要求
本系列继电器可长期通电工作，当环境温度为50℃时，可长期承受1.1倍额定电压值。
8、电源工作特性：电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象。
五、内部接线及外部接线图(正视图)
SSJ-12B静态时间继电器内部接线图
六、外形及开孔尺寸
SSJ-10采用HK-1壳体，见附图1。
SSJ-20采用JK-1壳体，见附图2。
SSJ-30采用CJ-1壳体，见附图3。
SSJ-12B静态时间继电器外形及开孔 尺寸
SSJ-12B静态时间继电器开孔尺寸
