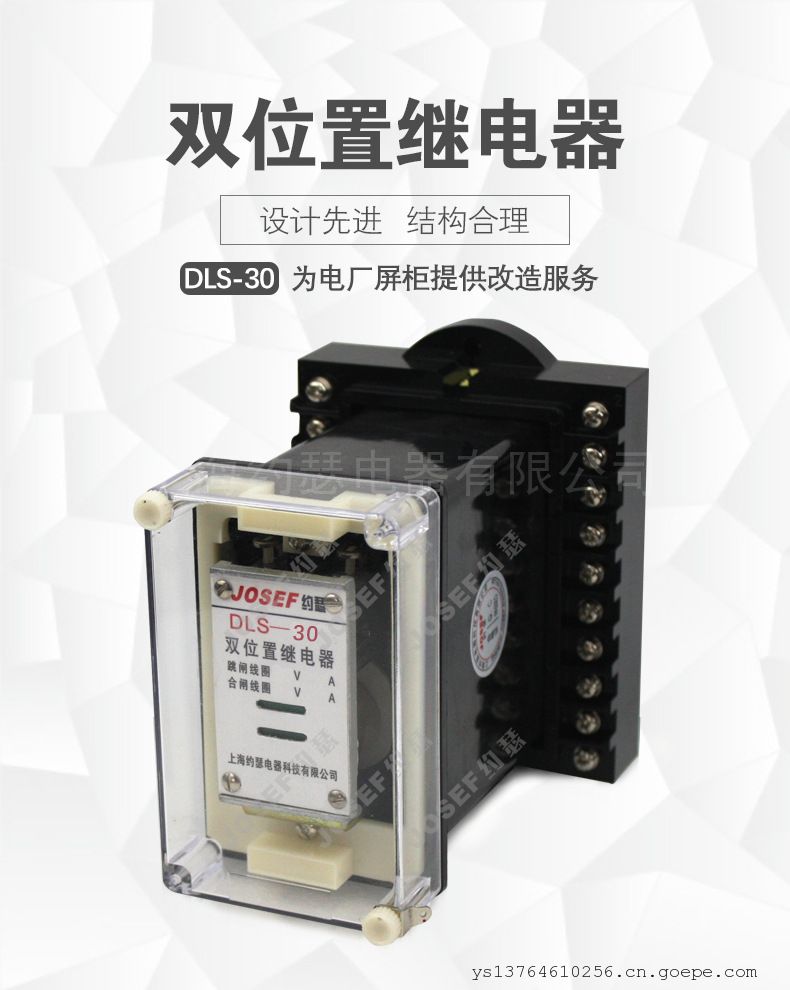

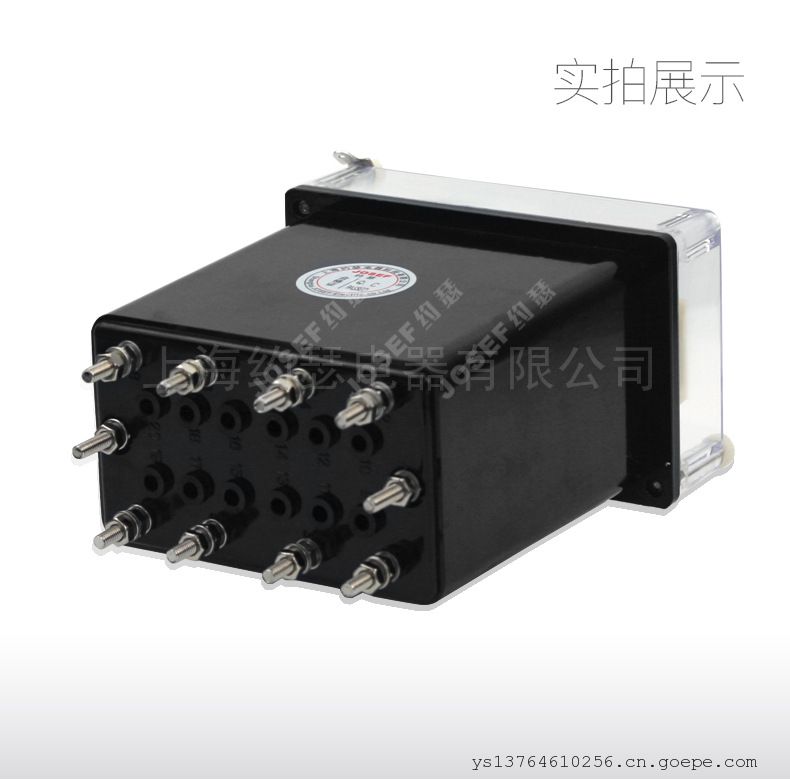

JOSEF约瑟DLS-34A双位置继电器 220VDC 柜内底板固定式安装

系列型号：

DLS-31A双位置继电器;

DLS-32A双位置继电器;

DLS-33A双位置继电器;

DLS-34A双位置继电器;

DLS-35A双位置继电器;


用途

DLS-30A型双位置继电器(以下简称产品)用于各种保护装置中，以实现机械闭锁，并有位置指示。

使用条件

2.1使用地点周围环境温度为-25~40C

2.2使用地点的大气压力为80~106kPa(海拔高度为2km及以下);

2.3使用地点周围空气相对湿度不大于90%(25C);

2.4安装位置离其安装垂直面的任一方向不大于5°

2.5输入激励量的变化范围为100%~110%额定值;

2.6使用地点不允许有较强的振动与冲击:

2.7使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满蒸气及有较严重的霉

2.8使用地点应具有防御雨、雪、风、沙的设施

2.9使用地点不允许有较强的外磁感应强度

结构原理

3.1结构

产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁扼、线圈及衔铁组成，互锁滑块机构由两个滑块及拉管组成。

3.2工作原理

电磁机构的原理同一般的拍合式继电器，当其中一个电磁机构被激励时，其电磁线圈产生电磁力矩，吸合衔铁，衔铁带动互锁滑块机构，当去掉激励量时，由于互锁机构的作用，使得衔铁保持在一个位置上，同时，衔铁带动了触点系统，使得触点也保持在一个位置上。当另一个电磁机构被激励时，使得衔铁和触点系统保持在另一个位置上。而两个电磁机构不能同时施加激励量当衔铁动作时，带动了位置指示器，指示出产品所处的位置。绿牌表示跳闸位置，红牌表示合闸位置。

技术参数

动作值

a电压绕组的动作值不大于额定电压值的70%

b.电流绕组的动作值不大于额定电流值的90%

功率消耗

当输入激励量为额定值时，产品中每个绕组的功率消耗不大于12W。

热性能

当环境温度为+40°C时，产品线圈应能承受110%额定值历时2min，其温升不超过65C。

介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间，以及线圈电路对触点电路之间，应能承受2KV(有效值)，50H的交流试验电压历时1min的试验，而无绝缘击穿或闪络现象。

触点性能

产品触点应能断开电压不超过250V，电流不超过1A，容量为50W的直流有感负荷电路(时间常数为5:75ms)，或电压不超过250V，电流不超过3A，容量为250VA的交流电路(功率因数为0.401)5000次

机械寿命

产品的机械寿命为10000次

49产品的动作速率应不大于60次/h，线圈每次通电时间不超过1s。
