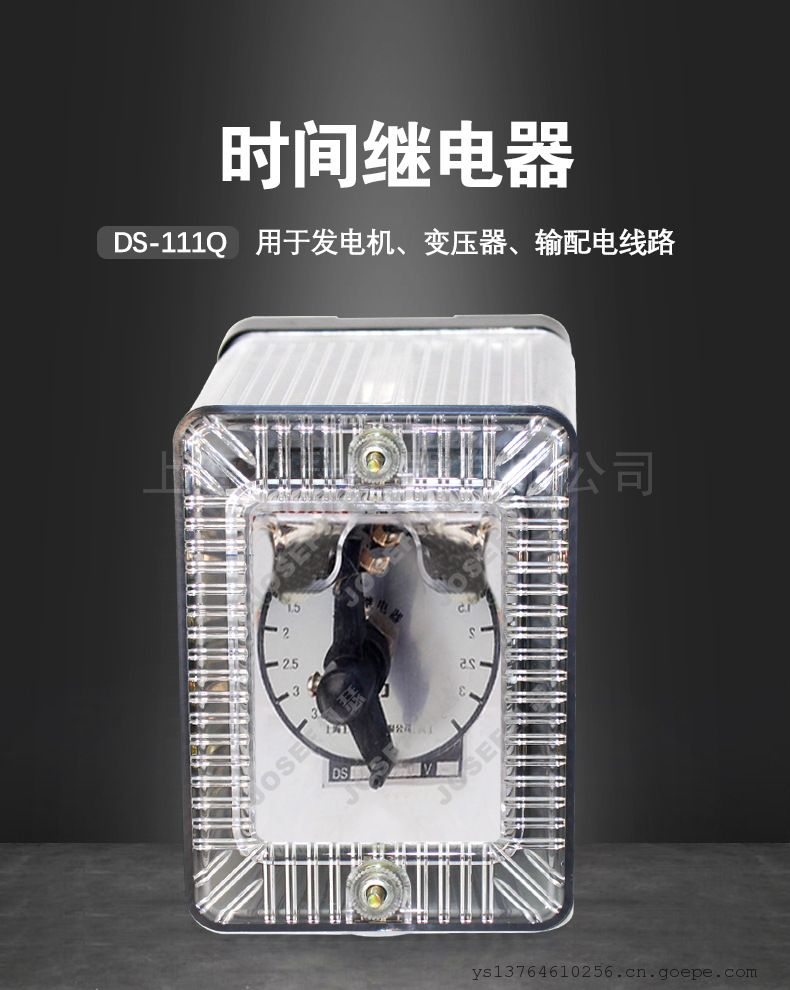

JOSEF约瑟DS-111Q时间继电器 DC220V 柜门板后接线

DS-111Q时间继电器；

DS-112Q时间继电器；

DS-113Q时间继电器；

DS-111CQ时间继电器；

DS-112CQ时间继电器；

DS-113CQ时间继电器；

DS-114Q时间继电器；

DS-115Q时间继电器；

DS-116Q时间继电器；


用途

该系列时间继电器用于各种保护和自动控制线路中，使被控制元件的动作得到可调延时。继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114、115、116、124、125126型继电器多一付延时滑动主触点。型号未端带“C”型属长期工作，其线圈能长期耐受110%额定电压(电压应加在端子@、@上)，其它型的继电器线圈耐受110%额定电压历时2min。

技术参数

额定电压：DC：24V、48V、110V、220V

                 AC：110V、127V、220V、380V

延时整定范围：0.1~1.3s、0.25~3.5s

动作值:直流继电器不大于70%额定值;交流继电器不大于85%额定值

返回值:不小于5%额定值触点容量:在电压不超过250V，电流不超过5A，时间常数为50.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10"次。输出触点长期允许接通电流为5A.

介质强度:产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50H的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
