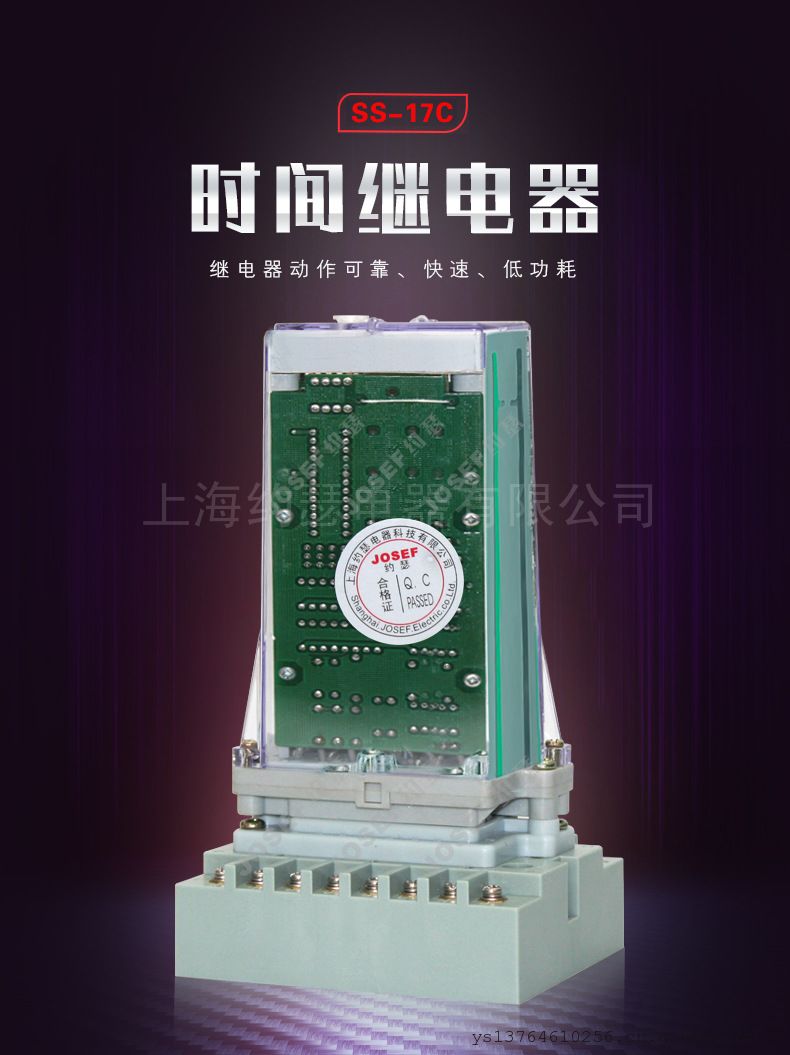

JOSEF约瑟SS-17C时间继电器 0.02-990s DC110V

系列型号：
SS-17B型时间继电器
SS-17C型时间继电器

1、概述

SS-17系列时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中，作为延时控制元件之用。SS-17系列采用静态集成电路，具有精度高、动作准确、可靠性高等特点，并采用导轨安装和端子排接线，可方便地卡装在导轨槽板上，具有安装方便、接线简单等优点。

2、工作原理

SS-17系列时间继电器为静时间继电器，采用进口CMOS集成电路构成，采用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。整定方式采用拨码整定，具有整定方便、动作时间准确、整定范围宽等优点。

3、型号含义
4、主要规格及技术参数

1、额定电压：48V，110V，220V  DC

2、工作范围：70%~110%额定电压。

3、延时范围：0.02s-990s小级差为0.01s。

4、返回时间：≤10ms

5、平均误差：在基准条件下，平均误差不大于（0.2%整定值±2ms）。

6、延时*性；

在基准条件下：延时整定为0.02s-0.99s时，性误差不大于3ms；

延时整定为1s-990s时，*性误差不大于（0.1%整定值±2ms）。

7、触点性能：

在电压不超过250V，电流不超过1A的有感负荷电路中，触点断开容量为30W；在电压不超过250W，电流不超过0.1A的交流电路

中，（cosφ=0.4±0.1）触点断开容量为60VA。

8、功耗：在额定电压下，继电器的功耗不大于表中规定值。

5、订货须知

订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式。
