JOSEF约瑟RS-3D时间继电器 220VDC 0.02S-999H

系列型号：
RS-1D时间继电器

RS-2D时间继电器

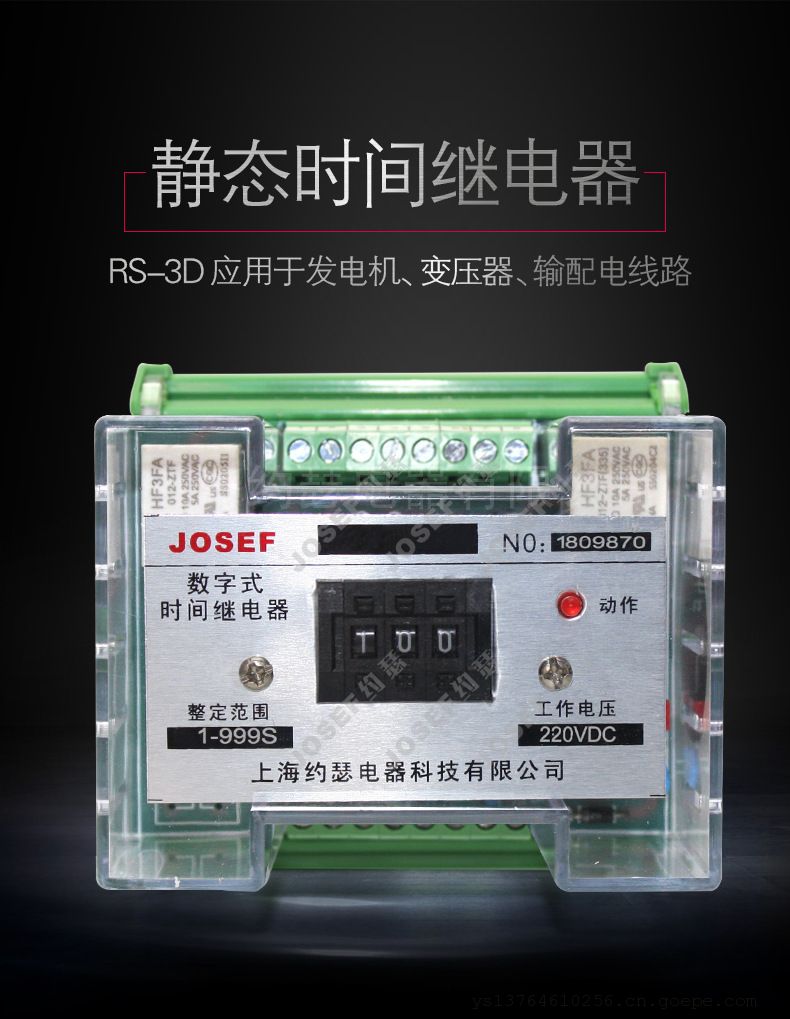

RS-3D时间继电器


概述

RS-D系列时间继电器用于电力系统二次回路各种保护和自动化控制线路中作为辅助继电器，以延迟动作时间并增加前一级接点的数量及接点容量。

RZF-D导轨式通电延时继电器，该继电器为集成电路静态型继电器，精度高、功耗小、动作时间准备、整定直观方便、范围观，继电器更新换代的优选产品。创新导轨式安装结构，让您安装更方便；小巧的体积，轻量化的结构，更安全的高密度安装。

RS-D系列时间继电器主要技术参数

1、延时范围：0.02-5.00S，级差0.01S；0-999S，级差1S；

2、动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压80%；

3、触点容量：在电压不超过250V，电流不超过1A，时间常数为5MS±0.75MS直流有感负荷电路中，触点断开容量不小于50W；在电压不超过250V，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中，断开容量不小于500VA。触点在上述规定的负荷条件下能可靠动作及返回不少于50000次。触点长期允许接通电流不小于5A。

4、功率消耗：额定值下不大于5W/7VA。

5、绝缘性能：同一付开点间耐压不小于1KV/50Hz为时1分钟的工频耐压。不同组触点间，不同回路间不小于2KV/50Hz为时1分钟的工频耐压。用1KV摇表测试任意端子对外壳，其绝缘电阻不小于100M。

时间继电器，是一种延长启动或关闭时间的一种电器元件，你可以把它理解为一个简单的定时器，定时开关，它主要应用于各类机器的控制电路中，是使用低电压小电流控制高电压大电流的一种常见的工业电器元件。

基本原理是当控制端信号到达时间继电器后，继电器控制延时电路开始工作，当时间达到设定值线圈中间衔铁产生磁性使触点吸合或断开，从而控制外部电路的启动或停止。RS-D系列时间继电器接线图

订货须知

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号以及特殊要求。
