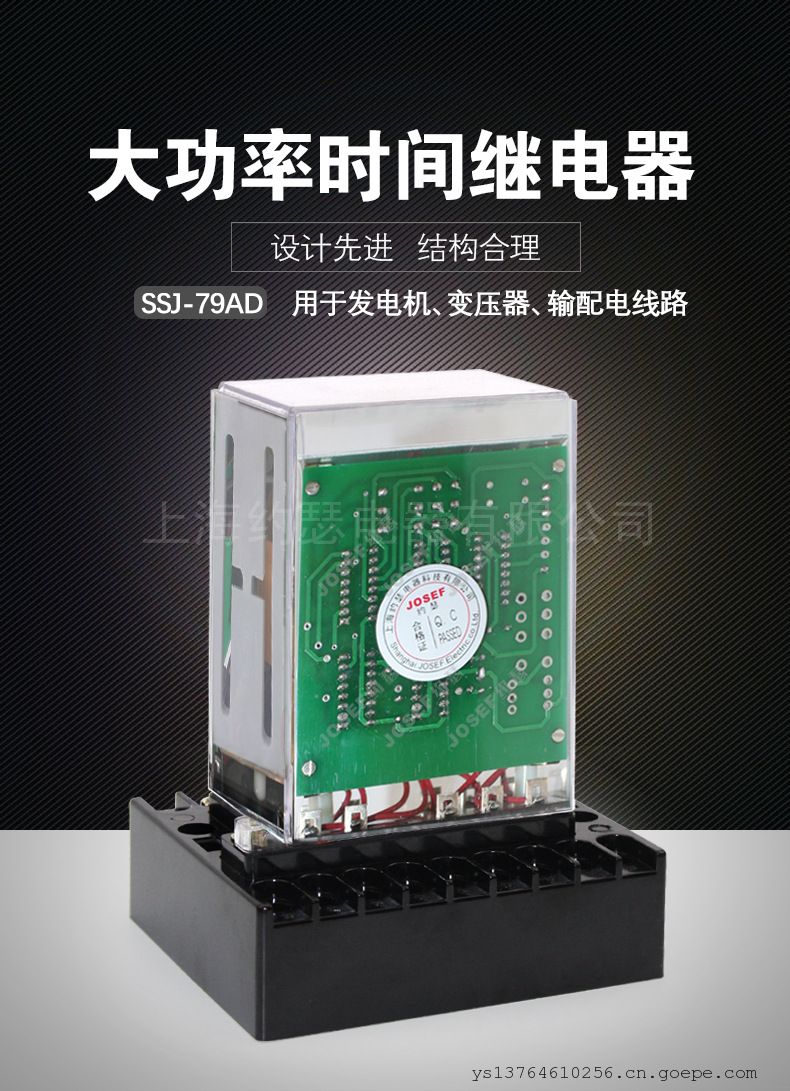

JOSEF约瑟SSJ-79AD大功率时间继电器

系列型号：

SSJ-78AD大功率时间继电器；SSJ-78BD大功率时间继电器；
SSJ-78CD大功率时间继电器；SSJ-78AD/K大功率时间继电器;
SSJ-78BD/K大功率时间继电器；SSJ-78CD/K大功率时间继电器;
SSJ-78AD/T1大功率时间继电器；SSJ-78BD/T1大功率时间继电器；
SSJ-78CD/T1大功率时间继电器；SSJ-78AD/T2大功率时间继电器;
SSJ-78BD/T2大功率时间继电器；SSJ-78CD/T2大功率时间继电器;
SSJ-79AD大功率时间继电器；SSJ-79BD大功率时间继电器；
SSJ-79CD大功率时间继电器；SSJ-79AD/K大功率时间继电器;
SSJ-79BD/K大功率时间继电器；SSJ-79CD/K大功率时间继电器;
SSJ-79AD/T1大功率时间继电器；SSJ-79BD/T1大功率时间继电器；
SSJ-79CD/T1大功率时间继电器；SSJ-79AD/T2大功率时间继电器;
SSJ-79BD/T2大功率时间继电器；SSJ-79CD/T2大功率时间继电器;


一、用途

SSJ-78D、79D系列大功率时间继电器用于电力系统继电保护及自动装置,常用的时间元件。

二、特点

1主电路由石英晶体谐振器和中规模CMOS数字集成电路构成。具有高延时准确度和稳定性。可以将阶段式继电保护的配合时间级差压缩 0.2 秒。

2有很高的抗干扰能力和可靠性。

3采用数字拨码开关进行延时整定,直观简便。

4具有相当宽的延时范围，便于选用。

5具有功耗低的特点。

6安装形式，凸出式与嵌入式安装。

7具有抗直流电源抖动功能,当时间继电器的上级继电器的触点产生抖动时,时间继电器的工作电压就从某一残压到正常工作电压之间来回抖动,该继电器由于采用的抗抖电路,保证继电器正确工作。该继电器系电磁式时间继电器的更新换代产品,可以替代 DS-20DS-30DS-110120 型时间继电器。

三、技术参数

动作值:直流继电器的动作电压不大于 70%额定电压;交流继电器的动作电压不大于 85%额定电压。

返回值:继电器的返回电压不小于5%额定电压。

保持电流:不大于 80% 额定自保持电流。

延时整定范围和级差见表 2。

延时整定值的平均误差:不大于 0.1%延时整定值+5ms。

动作延时一致性:不大于0.1%延时整定值+5ms。

触点性能:能长期接通5A 电流,接通20A历时1S。2)触点分断容量:分断功率为 50W,可靠动作5000次。

功率消耗:在额定电压下,继电器的功率消耗不大于9W。

当额定电压220V 时直流电源在97V到220V之间来回抖动时不会使延时回路误动当额定电压 110V 时直流电源在 48V 到110V之间来回抖动时不会使延时回路误动。
