JOSEF约瑟JS-11G1时间继电器 电压：AC220V

系列型号

JS-11G1端子排静态时间继电器；

JS-11G2端子排静态时间继电器;

JS-11G3端子排静态时间继电器;

JS-11G4端子排静态时间继电器;

JS-11G5端子排静态时间继电器;

JS-11G7端子排静态时间继电器;

JS-11G9端子排静态时间继电器;

JS-11G11端子排静态时间继电器;

JS-11G14端子排静态时间继电器;

一、概述

该系列端子排时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时

间继电器，为电力系统继电器保护缩短主保护和后备保护时间极差提供保证，且整定范围更大，极差更小，直观方便，从0.02s到

999h范围内都可以任意选择，均能保证精度，无须校验。主要用于各种保护和自动控制线路中，使被控制元件的动作得到可靠的延时。

二、型号分类及含义

三、工作原理

该系列端子排时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨

盘的设定值的时基常数；当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发

生抖动；当电源消失，出口继电器则返回。

四、技术条件

延时范围和极差：延时范围：0.02s~999h可选；

延时整定误差：继电器在20℃±50℃时，施加额定电压下，继电器延时整定误差（包含一致性）：整定值≤100s时，误差

≤0.1s；整定值大于100s时，误差<±0.1%；

返回时间：用切断电路的方法，使继电器断电，继电器触点返回不大于20ms；

电源电压允许变动范围：电源电压允许变动范围为额定电压的0.8~1.1倍；

触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不

超过250V，电流不超过2A，功率因数为COSφ=0.4+0.1的交流电路中，断开容量为250VA。输出触点在上述规定的负荷条件下，产

品能可靠动作及返回10万次。输出触点长期允许接通电流为5A；

介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压，历时

1min试验无绝缘击穿或飞弧现象；

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不

小于300MΩ。

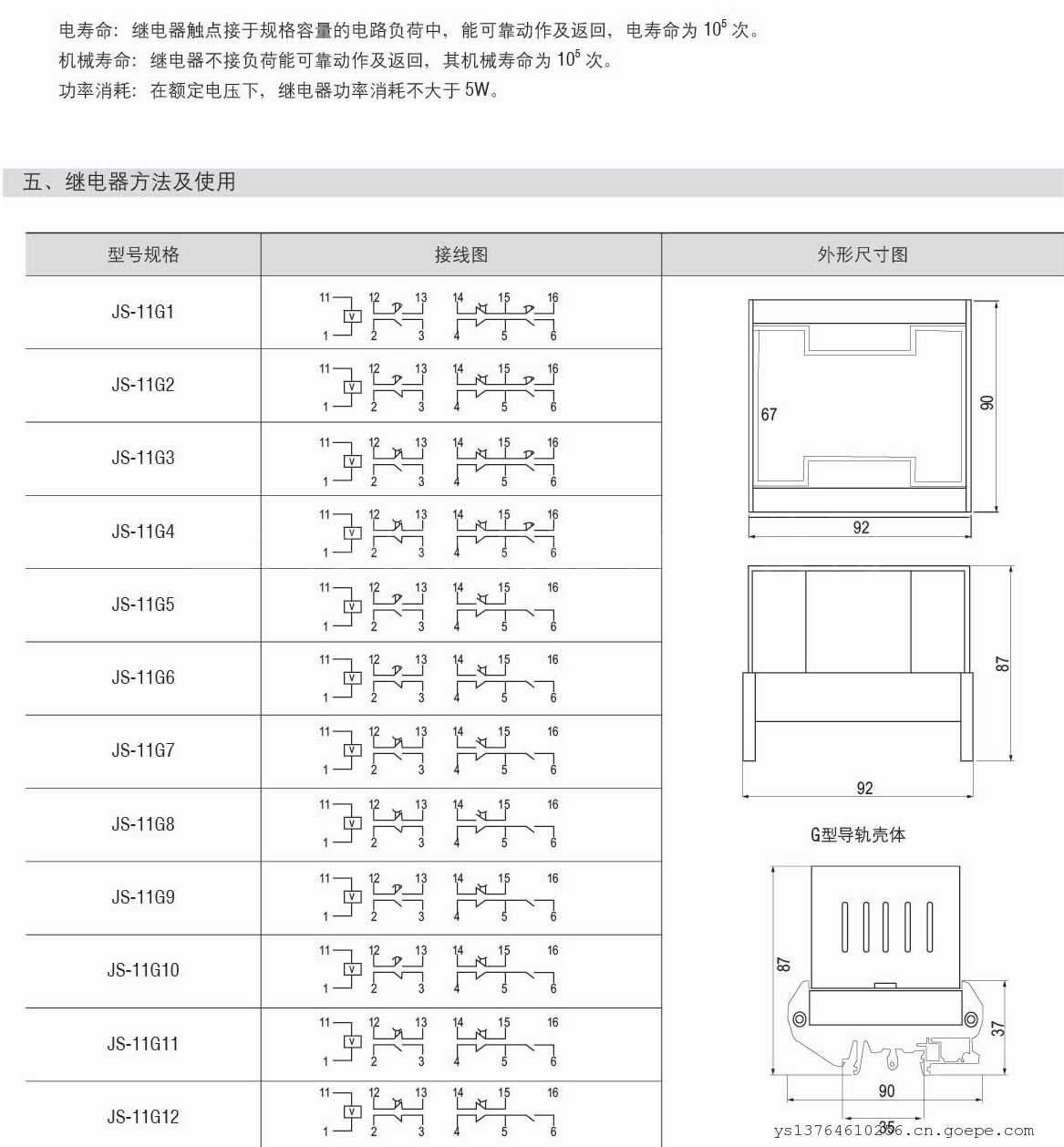

电寿命：继电器触点接于规格容量的电路负荷中，能可靠动作及返回，电寿命为105次。

机械寿命：继电器不接负荷能可靠动作及返回，其机械寿命为105次。

功率消耗：在额定电压下，继电器功率消耗不大于5W。
