JOSEF约瑟JSJ-10交流断电延时继电器 AC220V

用途

JSJ系列交流断电延时继电器用于交流操作的继电保护和自动化电路中，作为交流通电瞬时动作断电后延时返回的时间元件。

工作原理

继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和储能回路等组成。当继电器施加额定电压后，继电器内部瞬动继电器和两个延时继电器瞬时动作，触点切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态)使储能电源接通计时回路。晶体振荡器产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关值符合时，驱动执行继电器返回,完成断电后延时返回的功能。

技术数据

4.1 额定电压:交流380 V、220 V、110 V、100 V。

4.2额定频率:50Hz或60 Hz。

4.3动作值:继电器动作电压不大于70 %额定电压。

4.4 返回值:继电器返回电压不小于10 %额定电压。

4.5 延时范围:延时整定范围均为0.02 9.99 。t1t2两付延时返回的触点可各自独立整定4.6延时整定误差:继电器断电延时返回的延时误差，在整定范围内不超过0.1 %整定值+15 ms4.7延时变差:继电器断电延时变差不超过0.1%额定值+15 ms。

4.8功率消耗:继电器功率消耗不大于4VA。

4.9热性能:继电器允许长期承受110%额定电压。

4.10 触点性能:继电器在电压不大于250 V、电流不大于1 A (时间常数=5 s.75s直流有感电路中)，触点断开容量为30 W。在电压不大于250 V、电流不大于 A(功率因数= 0.40.1的交流电路中)，触点断开容量为50VA。

继电器机械寿命104次，电寿命10次。4.11

4.12介质强度:继电器各电路与外露的非带电金属部分之间应能承受有效值2 kV、输入电路和触点之间应能承受1 kV、50 Hz交流电压，历时1 min试验，而无绝缘击穿或闪络现象。4.13电器能在-10C~+50“C温度范围内可靠工作。4.14继电器重量:约0.5 kg。

使用方法

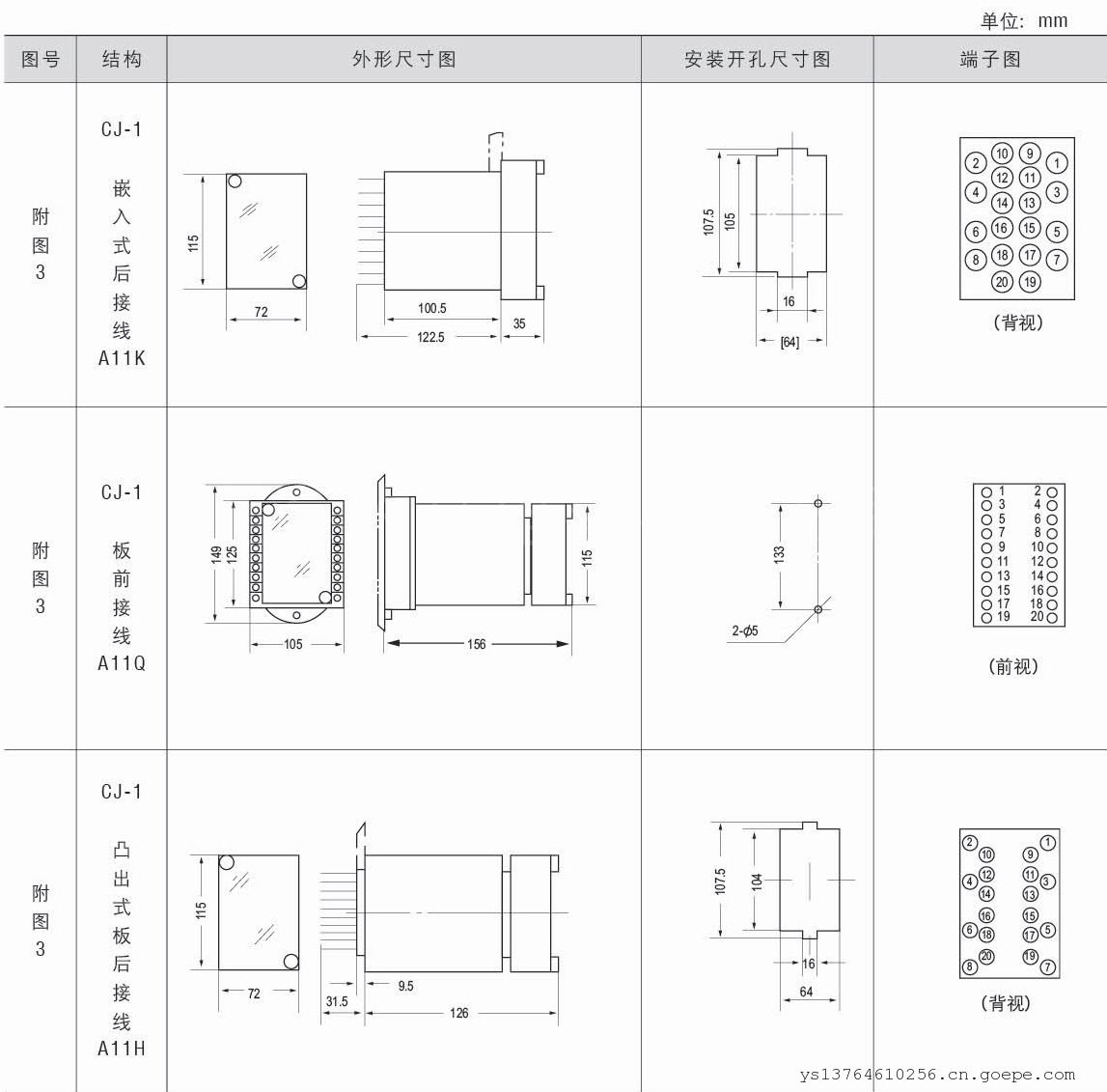

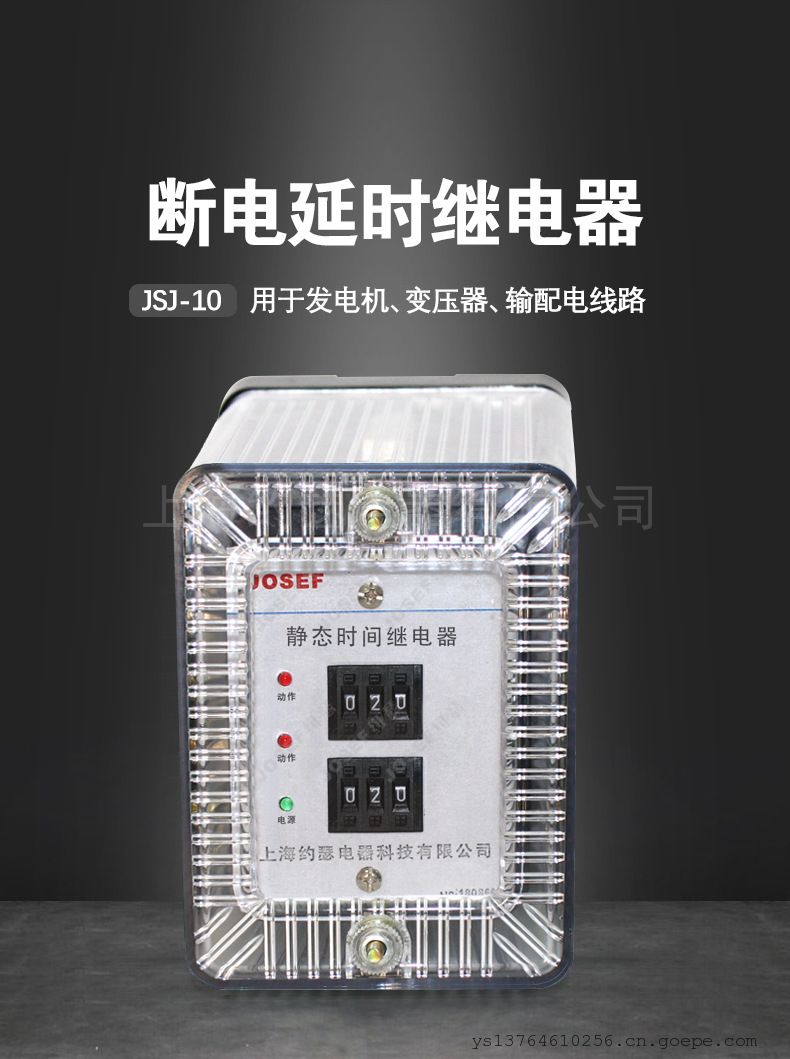

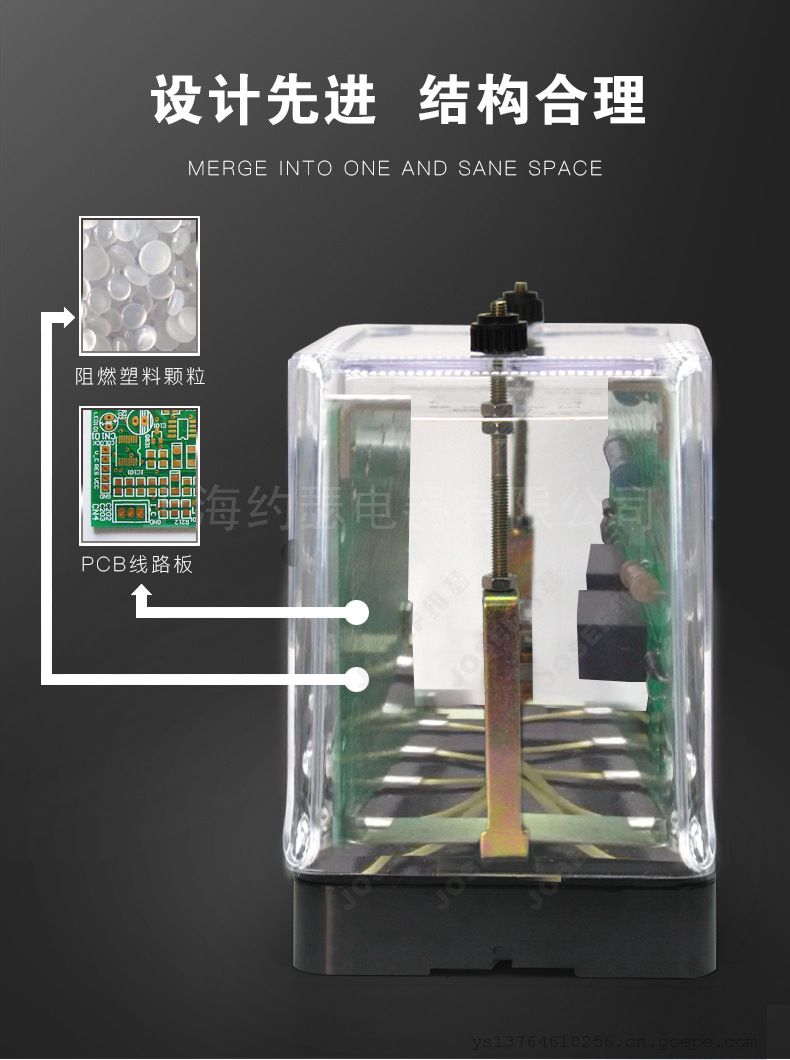

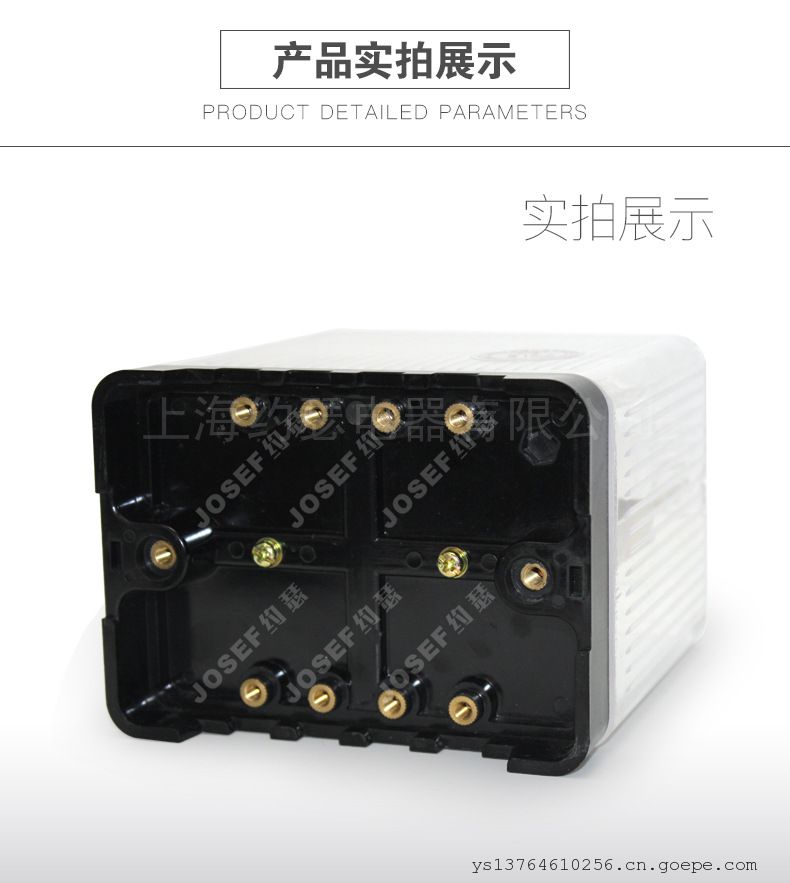

PRODUCT SHOW

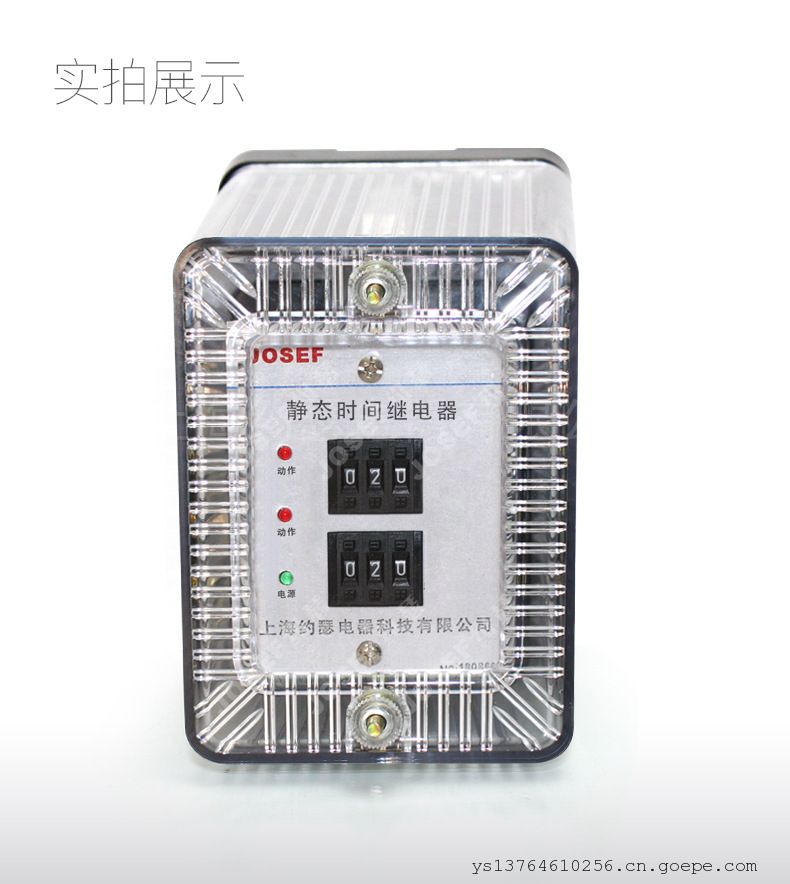

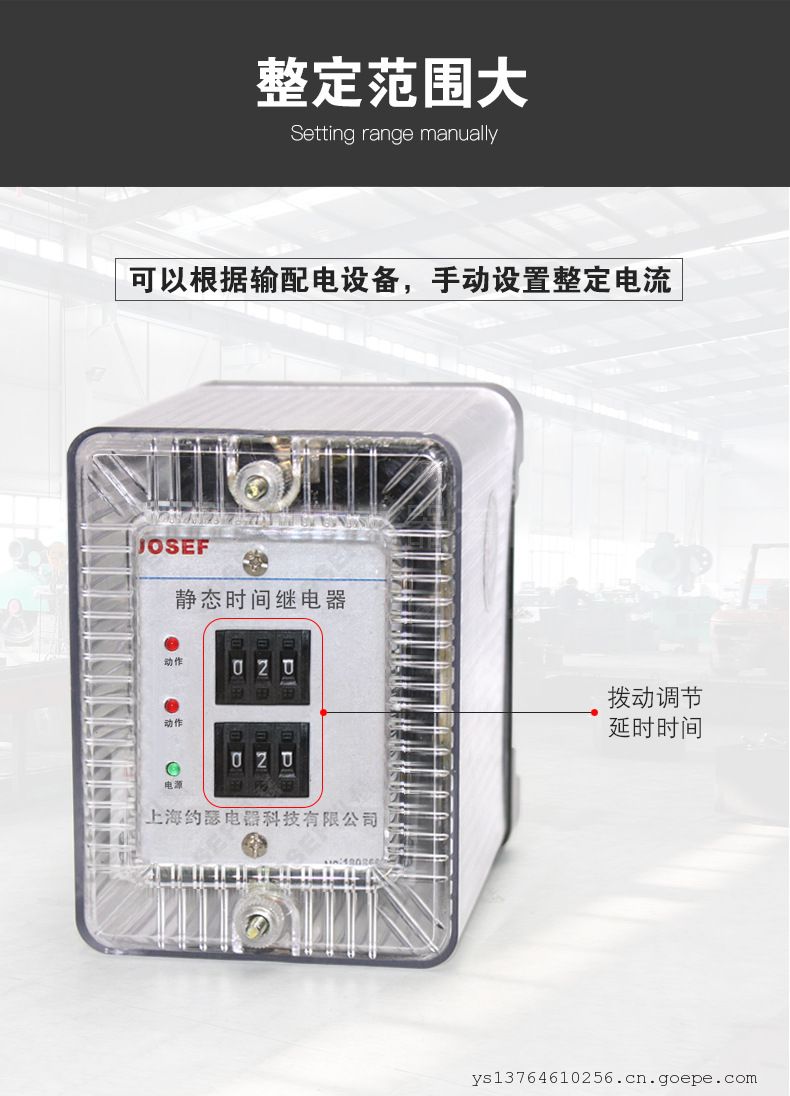

继电器面板左上部有三位数字开关整定执行继电器K1的延时返回时间t1，左下部有三位数字开关整定执行继电器K2的延时返回时间t2。开关的三位数字乘以0.01s(级差)即为时间整定值。例如三数字置数为580，则时间整定值=580X0.01s=5.8s。t1和t2的整定数值可以相等，也可以不相等。
