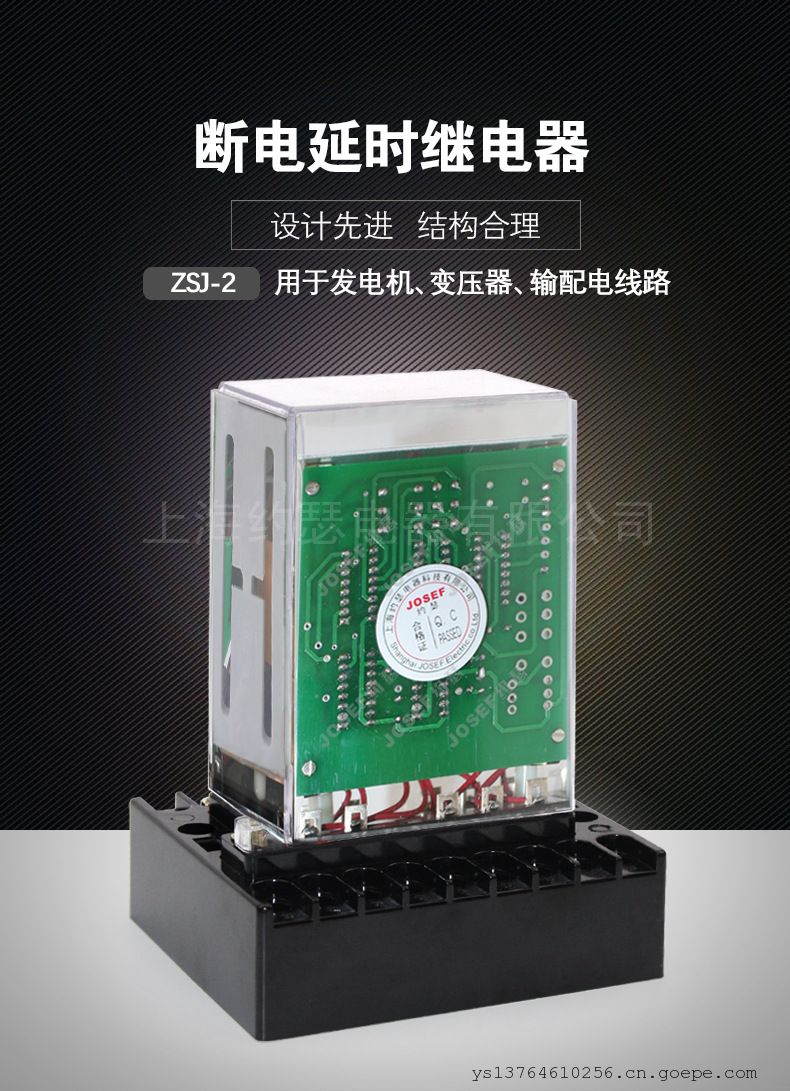

JOSEF约瑟ZSJ-2/G延时继电器 电压：DC110V 延时：5S 导轨式安装

系列型号：

ZSJ-1直流断电延时继电器；

ZSJ-2直流断电延时继电器；

ZSJ-3直流断电延时继电器；

ZSJ-4直流断电延时继电器；

用途

系列静态直流断电延时继电器用于直流操作的继电保护和自动化电路中，作为直流通电后瞬时动作断电后延时返回的时间元件。

工作原理

继电器的原理框图如图1所示。由图可见，继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时，继电器内部瞬动继电器和两个延时执行继电器瞬时动作，触点切换，并使电源回路与计时回路断开，因此计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态)，触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到 10ms 计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关预置值符合时，驱动执行继电器返回，完成断电延时返回的功能。

技术参数

1、额定电压:直流220V、110V、48V、24V

2、保证继电器触点可靠通电动作所需电压不大于70%电压。

3、保证继电器可靠断电返回的电压不小于10% 额定电压。

4、在额定电压下继电器断电延时返回的延时误差，在整定范围内不超过0.1%整定值 +10ms.

5、在额定电压下继电器断电延时的变差不超过 0.1% 额定值 +10ms。变差是指继电器在同一时间整定点上测量五次，实测时间的值与*小值之差。

6、两付延时返回的触点可各自独立整定，时间整定范围均为0.02-9.99s,而延时整定值可以不同或相同

7、在额定电压下继电器消耗的功率不大于4W。

8、继电器允许长期承受110%额定电压。9、继电器在电压不大于250V、电流不大于1A 时间常数T-5.75s 直流有感电路中触点断开容量为30W10、继电器各电路与外露的非带电金属部分之间应能乘受有效值 2KV,输入电路和触点之间应能承受1KV,50HZ 交流电压，历时1min 实验，应无绝缘击穿或闪络现象。

11、继电器能在-10C-40C温度范围内可靠工作

12、继电器机械寿命105次，电寿命10次。
