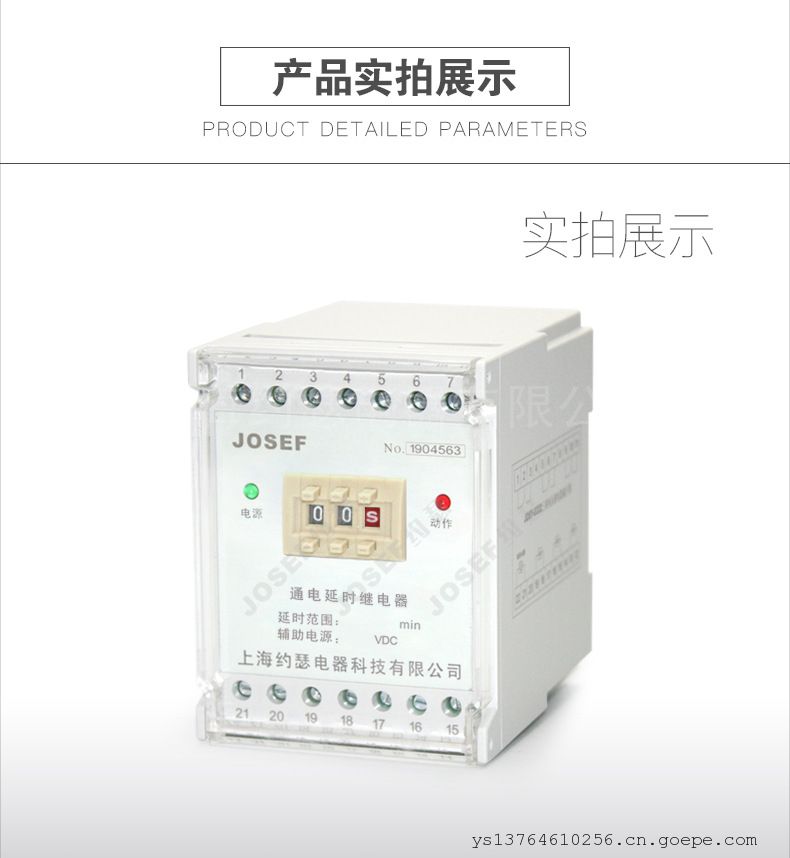

JOSEF约瑟SRTST-110VDC-1H1D-1H1D-A时间继电器

系列型号：

SRTST-24VDC-2H-2H通电延时带瞬动继电器；

SRTST-110VDC-2H-2H通电延时带瞬动继电器；

SRTST-220VDC-2H-2H通电延时带瞬动继电器；

SRTST-110VAC-2H-2H通电延时带瞬动继电器；

SRTST-220VAC-2H-2H通电延时带瞬动继电器；

SRTST-24VDC-1H1D-1H1D通电延时带瞬动继电器；

SRTST-110VDC-1H1D-1H1D通电延时带瞬动继电器；

SRTST-220VDC-1H1D-1H1D通电延时带瞬动继电器；

SRTST-110VAC-1H1D-1H1D通电延时带瞬动继电器；

SRTST-220VAC-1H1D-1H1D通电延时带瞬动继电器；

一. 应用

SRTST系列通电延时带瞬动继电器适用于交流50/60HZ电压90V-280V,直流电压24V-220V自动控制电路中。

设置直观 工作稳定,延时精度高,触点容量大.

二. 技术数据

1. 额定电压:（DC）24V、110V、220V（AC）110V、220V

2. 时间整定范围: 0.3s~3min、0.3s~6min、0.5s~30min、1s~60min

3. 延时精度 : ±10%（延时整定值小于1s时 ）；±5%

4. 电源电压波动误差  : ±0.5%(90%~110%额定电压 )

5. 温度误差: ±0.5%(-10°C~+50°C)

6. 功耗 : ≤5W

7. 触点容量 : 在电压不大于250V时：触点长期接通电流为5A; 在电压不大于250V时：电路时间常数L/R为5mS的直流电路中，触点断开容量为50W;

8. 在电压不大于250V时:功率因数COS为0.4的交流电路中，触点断开容量为250VA。

9. 导轨式安装：可安装于U型35导轨上

三. 型号规格

1 SRTST系列通电延时带瞬动继电器

2 额定电压:：(DC)24V、110V、220V

3 瞬动触点： 1H1D、2H

4 延时触点：1H1D、2H

5 时间范围选择代码：(AC ) 110V、220V

四. SRTST系列通电延时带瞬动继电器接线图

五. SRTST系列通电延时带瞬动继电器外形尺寸图：79*110*45

订货须知：

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号等要求。
