JOSEF约瑟JSS-19时间继电器

JSS-11A时间继电器；

JSS-12A时间继电器；(单延时)

JSS-13时间继电器；

JSS-14时间继电器；（双延时）

JSS-15时间继电器；

JSS-16时间继电器；（双延时）

JSS-17时间继电器；

JSS-18时间继电器；（单延时）

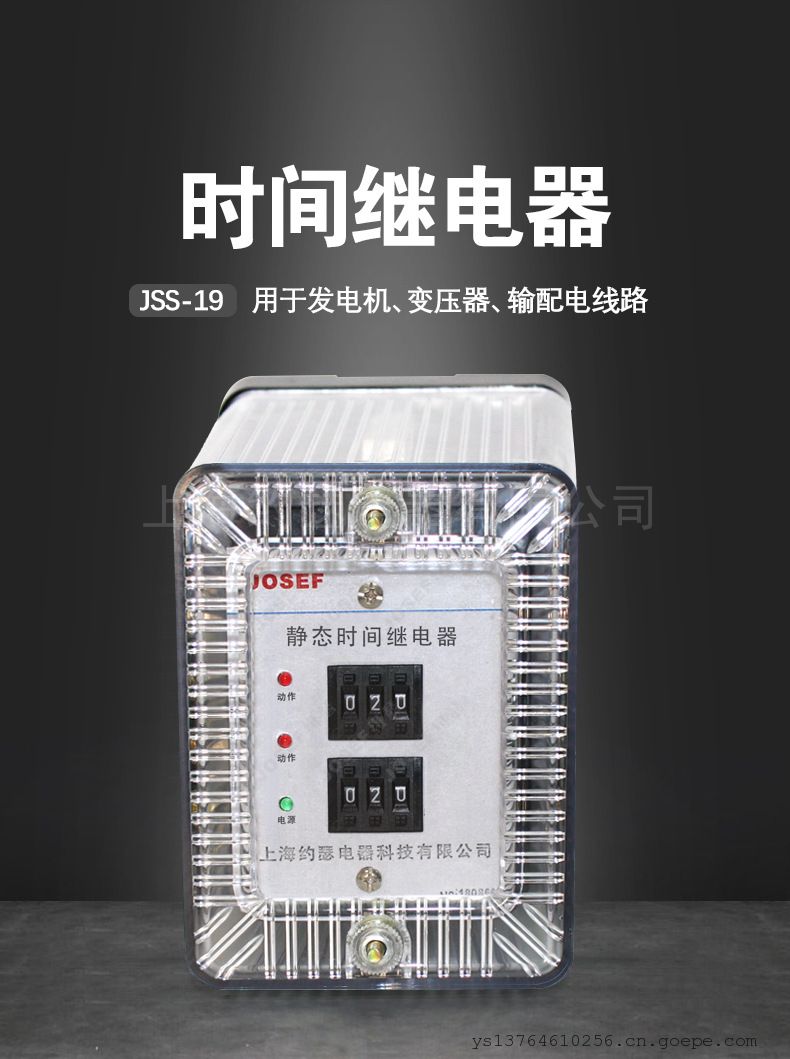

JSS-19时间继电器；

JSS-24时间继电器；（双延时）


用途

JSS系列时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

工作原理

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

技术数据

1a)输入为直流时，继电器的动作电压为(60%-70%)额定值，小于50%额定值可靠不动作b)输入为交流时，继电器的动作电压为(60%-80%)额定值，小于50%额定值可靠不动作。

2回电压a)输入为直流时，继电器的返回电压应不小于10%额定值;b)输入为交流时，继电器的返回电压应不小于15%额定值3.延时一致性在基准件下:

a)输入为直流时，一致性不大于(0.1%整定值+3ms);b)输入为交流时，一致性不大于(0.1%整定值+10ms)4.延时整定误差在基准条件下:

a)输入为直流时，整定误差不大于(0.1%整定值+3ms);b)输入为交流时，整定误差不大于(0.1%整定值+10ms)。5.返回时间误差

在基准条件下:

a)输入为直流时，返回时间不大于20ms;

b)输入为交流时，返回时间不大于25ms。

6.功耗在额定电压下，继电器功率消耗不大于10W

7点性能

在电压不超过250V，电流不超过1A，时间常数为5ms0.75ms直流电路中，断开容量为30W;在电压不超过250V，电流不超过5A功率因数为cos=0.4+0.1的交流电路中，断开容量为250VA。继电器的电寿命为104次。

8.工作条件a)使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的毒菌存在;

b)使用地点不允许有较强的振动和冲击

c)使用地点应具有防御雨、雪、风、沙的设施

d)使用地点不允许超过15mT的外磁感应强度

9.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2KV(有效值)输入电路对触点之间应能承受1kV(有效值)，50H的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。

10.抗干扰性能

继电器应能承受频率为1MH2豪减震荡波，一个半波电压幅值共模为2.5kV，差模为1kV的试验电压，继电器不应误动或拒动

使用方法

1动作时间整定同由独立的两组三位8421码拔盘开关和一位DIP五档小开关相互配合而成，其整定公式为:t=kT(S)(其中为DIP五档小开关的整定系数，T为拨盘开关的整定数字)。例如:k为

0.01T为357，则整定时间为0.01x357=3.57(s)。

2.由于本产品延时精确，*小延时整定值为20ms，因而希望控制本产品输入激励量的触点无抖动，如使用于输入激励量有抖动的场合用户须提出特殊订货要求。
