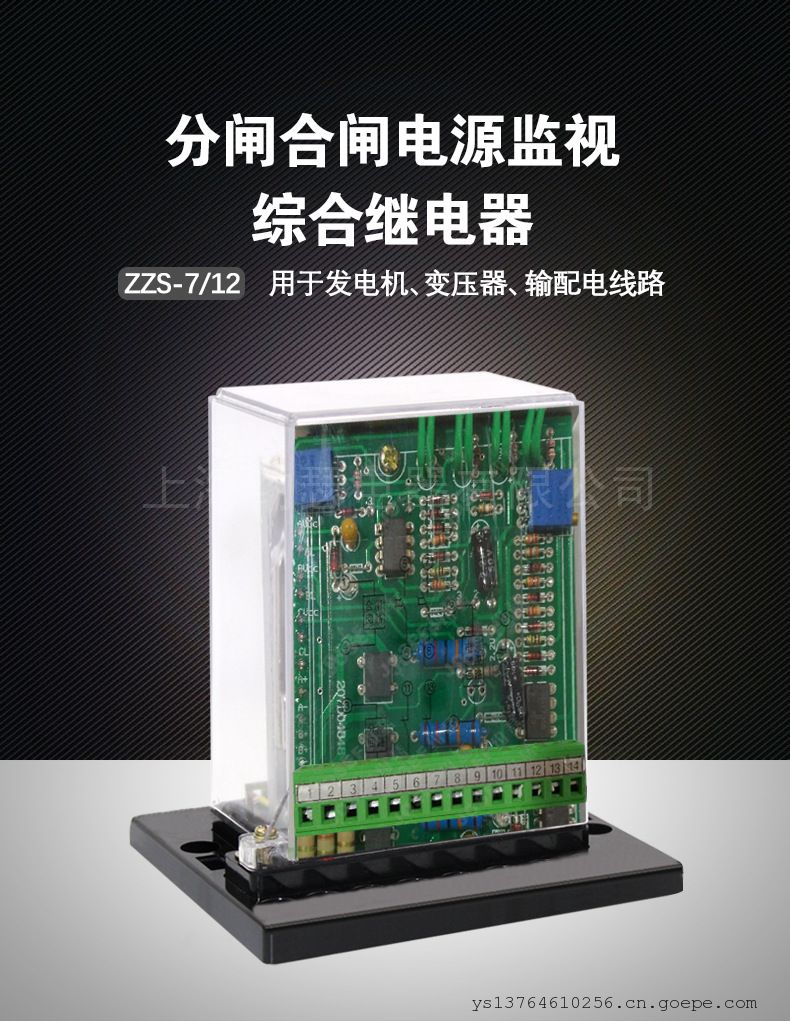

• JOSEF约瑟ZZS-7/12电源监视继电器 DC220V

    详细信息

     品牌:JOSEF约瑟  型号:ZZS-7/12  应用领域:监视
     产品系列:ZZS-7系列  触点负载:40W  触点切换电流:220V








    系列型号

    ZZS-7/1分闸、合闸、电源监视综合控制装置;

    ZZS-7/11分闸、合闸、电源监视综合控制装置;

    ZZS-7/12分闸、合闸、电源监视综合控制装置;

    ZZS-7/13分闸、合闸、电源监视综合控制装置;

    ZZS-7/14分闸、合闸、电源监视综合控制装置;

    ZZS-7/102分闸、合闸、电源监视综合控制装置;

    ZZS-7/103分闸、合闸、电源监视综合控制装置;

    ZZS-7/19分闸、合闸、电源监视综合控制装置;

    ZZS-7/193分闸、合闸、电源监视综合控制装置;


    1、用途

    ZZS-7系列分闸合闸电源监视继电器用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源,并方便调节合闸延时,电源监视断电延时。

    2、装置型号命名

    3、主要性能

    本产品是替代合闸继电器,分闸继电器,电源监视继电器的综合控制装置,具有下列特点:

    a) 体积小,功能强,非常适合安装于小型抽屉柜,和其它需要使用继电器的场所;

    b) 出口控制中间采用进口高性能密封继电器,防潮、防尘、不断线、可靠性高,而且有电源指示及动作指示,电气寿命长,机械寿命长。|

    4、技术条件

    4.1 环境基准条件

    环境温度:20℃±2℃ 相对湿度:45%~75%

    大气压力:80Kpa~106Kpa 存储和运输过程中的极限温度:-25℃~+75℃

    使用地点的海拔高度:不高于2500米。

    使用环境的周围介质无危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

    4.2 使用条件

    环境温度:-10℃~+50℃,24h内平均温度不超过35℃。

    大气压力:80Kpa~106Kpa

    相对湿度:湿月的月平均大相对湿度为90%,同时该月的月平均低温度为25℃,且表面无凝露。高温度为40℃时,平均大相对湿度不超过50%。

    4.3 继电器额定值 额定电压值:24V、48V、110V、220V AC DC

    4.4 出口中间触点容量:接通DC220V 10A,断开DC220V τ=5mS 50W。

    4.5 出口中间动作延时:不大于15mS。

    出口中间返回延时:分闸回路不大于15mS,其它回路15mS~2S可调。

    出口中间动作电压:直流不大于70%,交流不大于75%。

    出口中间返回电压不小于20%。

    4.6 功耗 大功耗不大于10W,一个回路工作时,额定电压下功率不大于5W。

    4.7 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

    4.8 绝缘耐压

    各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟无击穿。4.9 电寿命 DC220V,切断电流τ=5mS,50W,10次以上。

    4.10 机械寿命 触点无负荷300万次以上。

    5、内部接线图

    6、电源监视继电器与一般中继的区别

    电源监视继电器准确的名称应该叫电压监视继电器。

    电压监视继电器是一种常用的电磁式继电器,电压监视继电器用于电力拖动系统的电压保护和控制。其线圈并联接入主电路,感测主电路的线路电压;触点接于控制电路,为执行元件。按吸合电压的大小,电压继电器可分为过电压继电器和欠电压继电器...

    中继又称中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。 它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。新国标对中间继电器的定义是K,老国标是KA。一般是直流电源供电。少数使用交流供电。

    这两种继电器各有各的特点,分别应用于不同的场合,如果要说区别的话,监视继电器是自带检测电路,主动控制,中间继电器需要外接控制信号被动控制。
