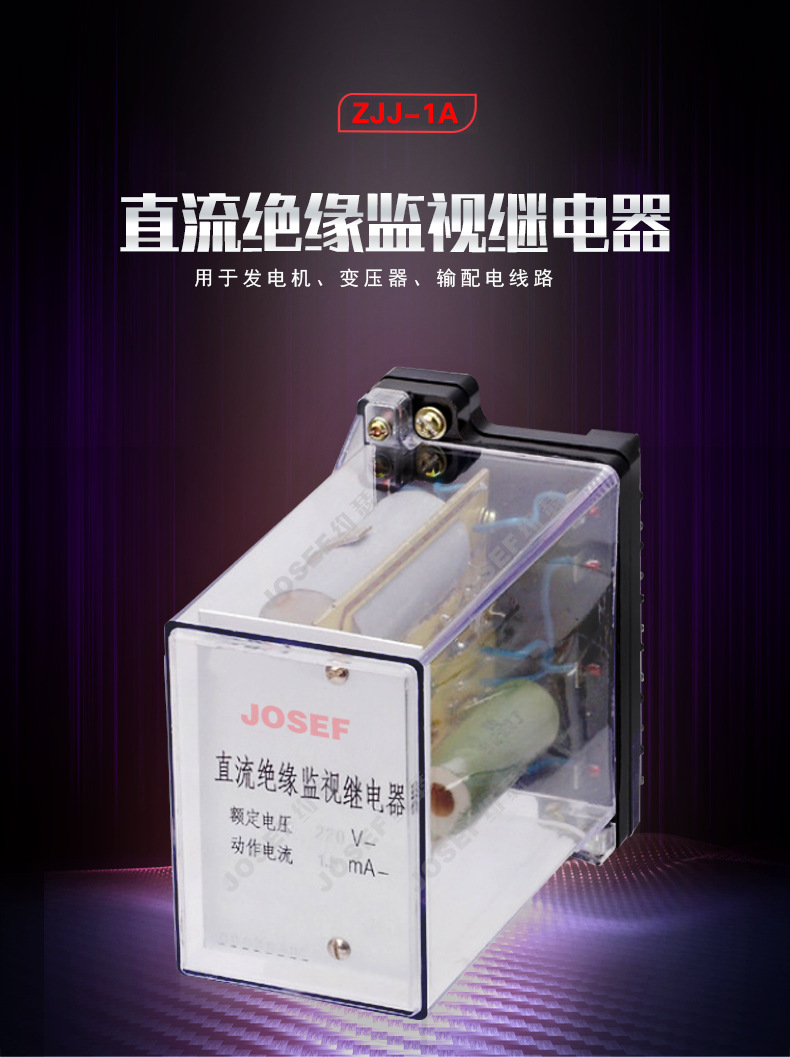

JOSEF约瑟ZJJ-1A监视继电器 电压：DC110V 安装方式：柜内板前固定式

用途

该继电器主要用于监视低压直流母线绝缘情况，当母线对地绝缘降低到一定值时，继电器动作，发出告警信号。

型号含义

ZJJ系列继电器型号含义

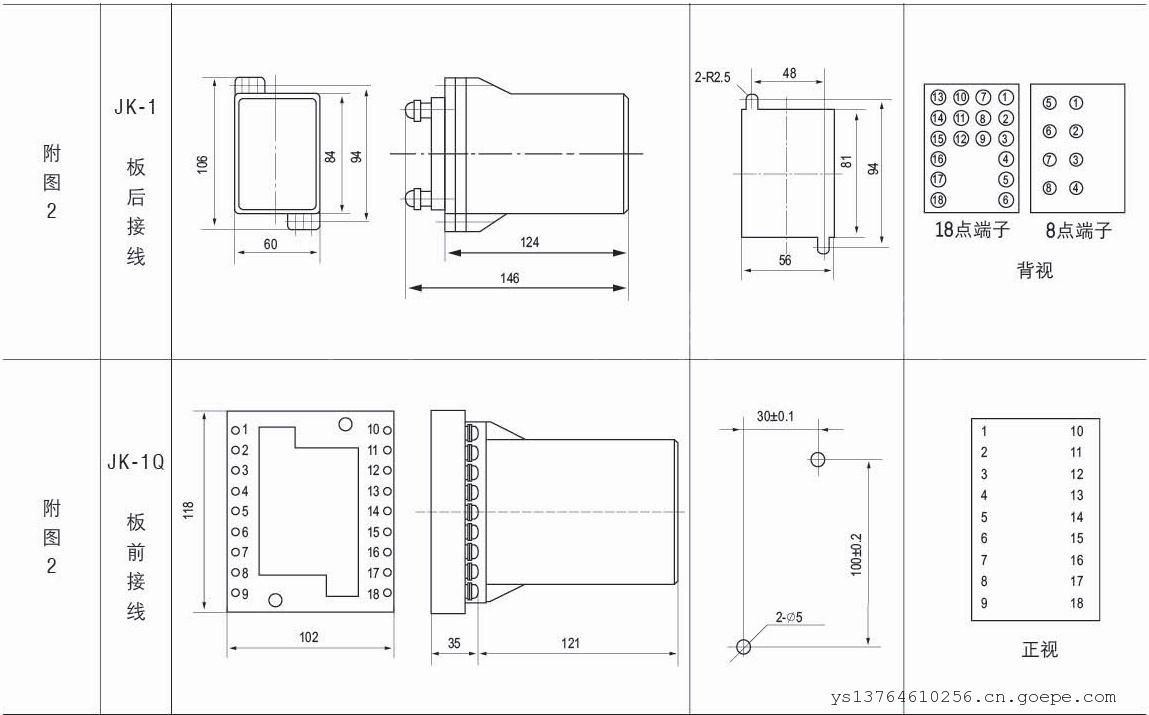

结构代号:“/A”一凸出式固定结构

“A”一凸出式插拔结构

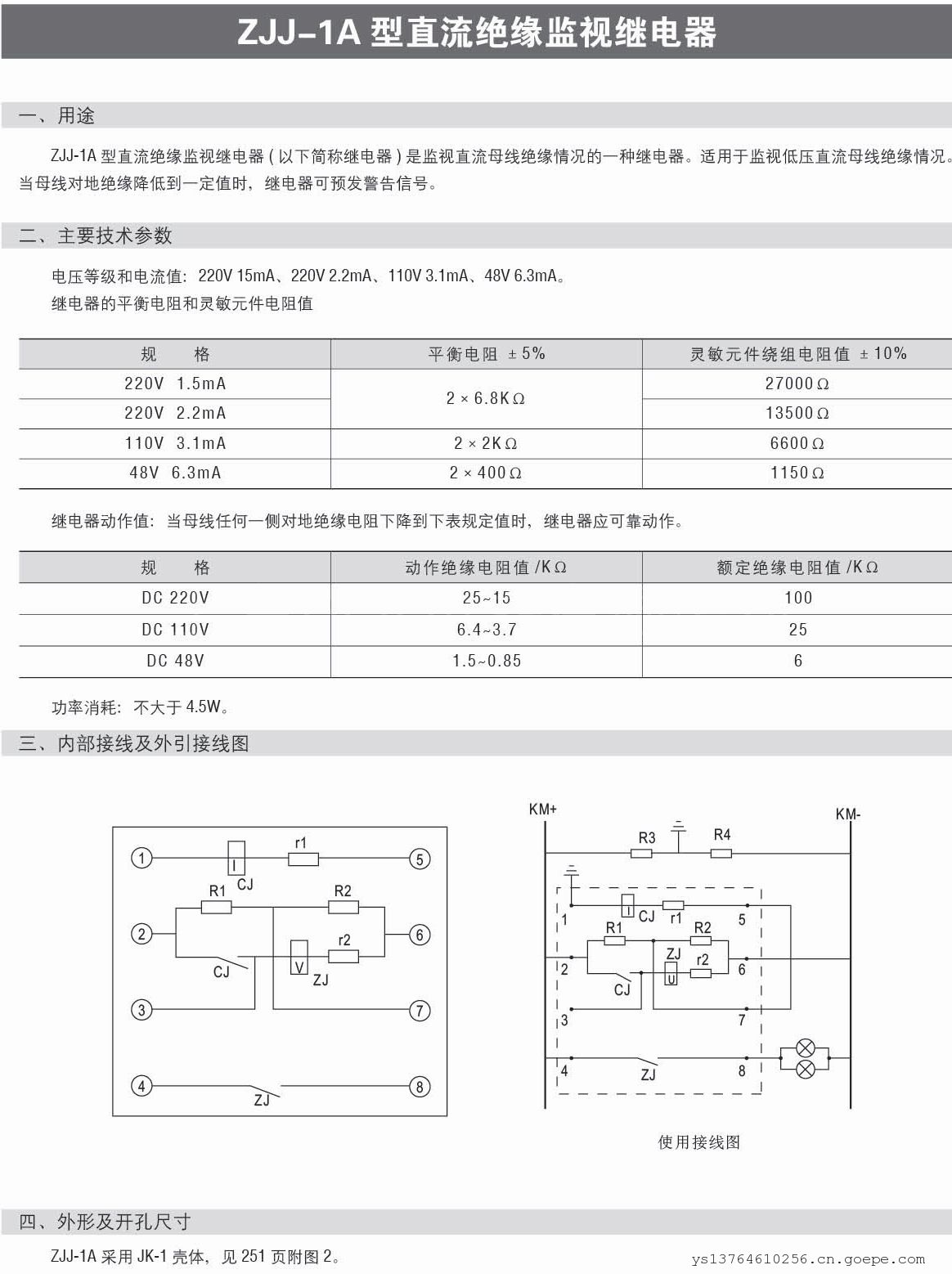

技术参数

继电器采用电桥原理，由干簧继电器作为灵敏元件，高阻抗中间继电器作为出口元件。灵敏元件跨接在地和平衡电阻之间。当两侧直流母线对地电阻相等时，灵敏元件绕组无电流通过;当一侧绝缘电阳值下降时，便有一不平衡电流通过灵敏元件绕组。两侧绝缘电阻值相差越大，不平衡电流越大。在不平衡电流达到一定值，电器动作，发出告警信号。

额定直流电压:48 Y，110 Y，220 V。

动作绝缘电值:220 V时为(25~15) k2:110 V时为(6.3.7) k2:48 V时为(1.50.85)k

功率消耗:在额定电压下，继电器动作前功耗不大于4.5 W，动作后不大于6.5 W

介质强度:继电器各导电电路对外露非带电金属部分之间应能承受2 kY(有效值)50 H的交流试验电压，历时1 min试验，而无绝缘击穿及闪络现象。

触点性能:继电器在电压不大于250 V、电流不大于1 A(时间常数为5 .7 s)的直流有感负荷电路中，触点断开容量为40 W。

电寿命104次。

允许使用环境温度:-10C~+40。C。

重量: ZJJ-1/A、JJJ-1型继电器不超过0.9 kg: ZJJ-1A型继电器不超过0.5 kg。
