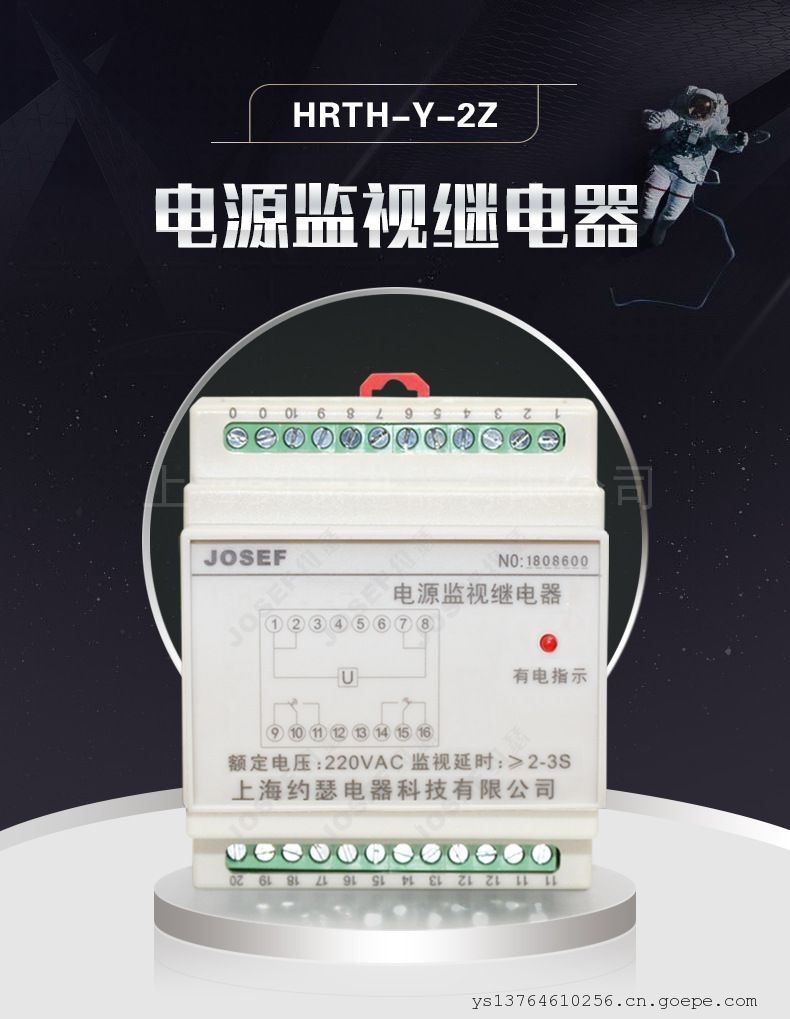

JOSEF约瑟HRTH-Y-2Z电源监视继电器 80~300VDC

系列型号：
HRTH-Y-2H2D
HRTH-Y-2H2D-X-T
HRTH-J-2H2D
HRTH-Y-2Z
HRTH-Y-2H2D-X-T
HRTH-Y-2Z-T
HRTH-J-2H2D-X-T/DF
HRTH-Y-2H2D-X

一、HRTH系列跳位、合位、电源监视继电器用途

       三合一继电器用于直流或交流操作的各种自动控制或保护线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸回路和电源监视回路出口中间继电器断电返回的延时时间。

二、技术数据

1. 额定电压：80~300VDC

2. 额定电流：4~6mA

3. 功耗：≤1.3W

4. 触点容量 : 250VDC/01A (触点严禁打绝缘耐压，仅限使用于信号回路)

5. 介质强度 :继电器各引出端子与外壳之间，应能承受50H、2KV，历时1分钟耐压试验而无击穿或闪络现象

6. 触点形式 : 2Z、2H

7. 可安装于U型35导轨上

三、型号规格

1. HRTH系列跳位监视、合位监视、电源监控继电器

2. Y：工作电压为直流

   J：工作电压为交流

3. 触点形式2Z、2H

4. 小信号:≤1mA(常规型则省略 ）

5. 廷迟范围  :20mS~0.5S (常规型则省略）

四、跳位合位电源监视继电器端子接线图、外形尺寸、三合一继电器使用条件

继电器、电力仪表、微机综合保护装置、电动机保护器、电力自动化综合控制系统等

上海约瑟继电器事业部.
