JOSEF约瑟JZZS-1111电源、分闸、合闸回路监测继电器 DC220V

JZZS-1000系列 分闸合闸、电源监视综合继电器 用途及特点

■ 主要用于直流或交流操作的各种自动控制线路中，分别对断路器分闸（合闸）

回路、控制电源进行监测。（适合各种断路器合分闸线圈）
■ 具有信号固定延时输出及可调延时输出。
■ 能满足各类中压、低压断路器操作回路的监测。
■ 适合各种导轨安装。
■ 螺钉压接式端子。
■ 外形尺寸：82×72×112

额定值
额定电压 DC/AC
功率消耗 电压回路 电流回路
型 号 监测回路 监测电流 延时时间
电源监测 分闸监测  固定延时返回 合闸监测
注：1. 上述参数为 20℃条件下测试。
2. 固定延时返回：详见左表。

触点数据
触点形式 延时触点（参考端子图）
开断容量 250V 以下直流有感电路(5±0.75mS) 50W
               250V 以下交流电路（Cos 0.4±0.1） 250VA
电流 5A；电寿命 触点电路在上述规定的负荷条件下 10 万次
工作条件：温度范围、相对湿度、大气压力、冲击、稳定性、强度、振动
引出端形式：螺钉压接式
重量：258g；封装形式：塑料外壳
订货型号示例，型号说明
监测继电器、延时型、系列号
额定电压（DC、AC）；合分闸电源监测继电器
绝缘电阻 ≥300 MΩ
介质强度  继电器电路与触点间 2000V AC 1min；触点组间  2000V AC 1min；断开触点间  1000V AC 1min
可选延时特征号：可选延时返回 15mS～1.5S；15mS～3S

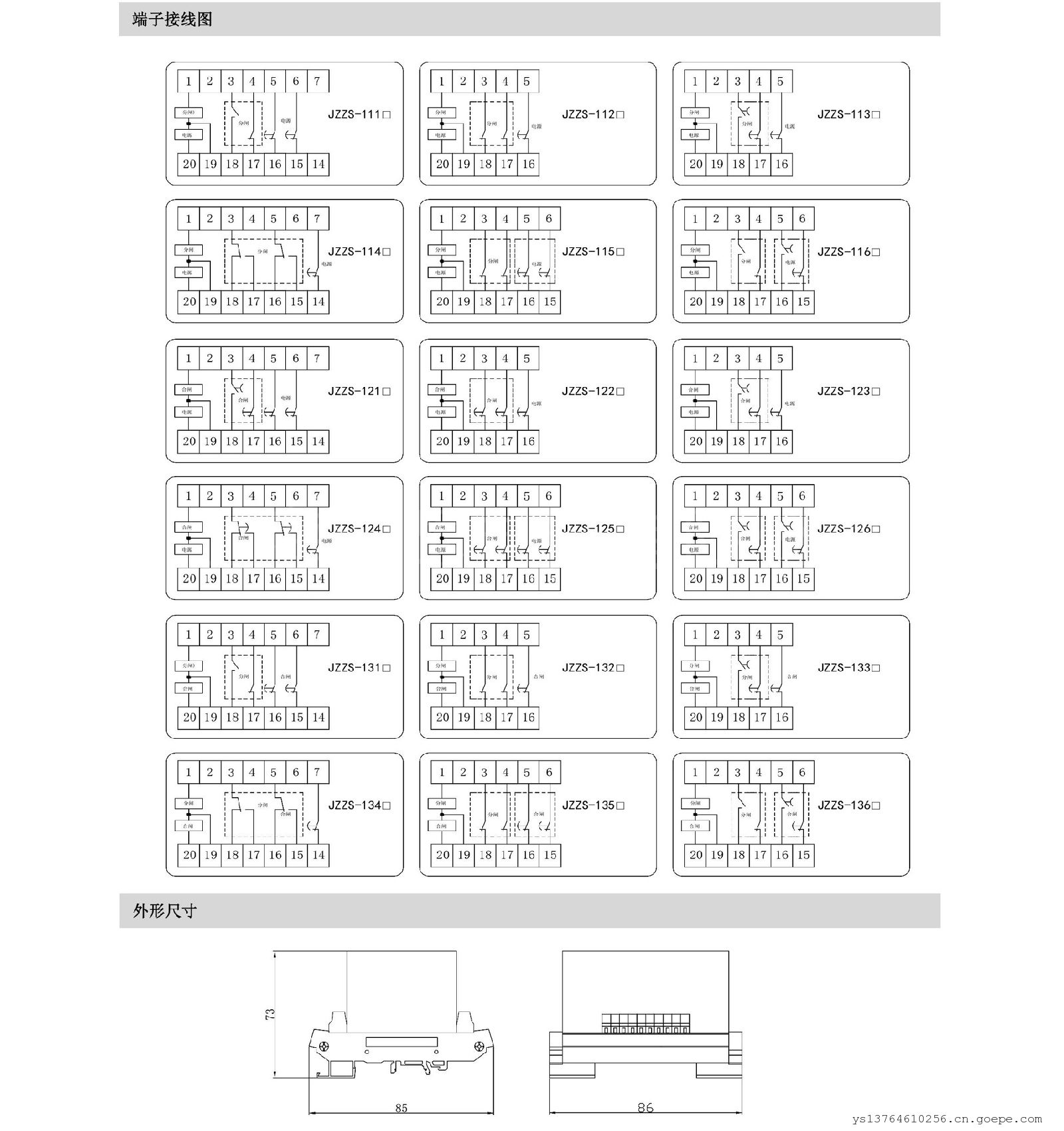

端子接线图、外形尺寸图

订货须知：

订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。

上海约瑟继电器事业部
