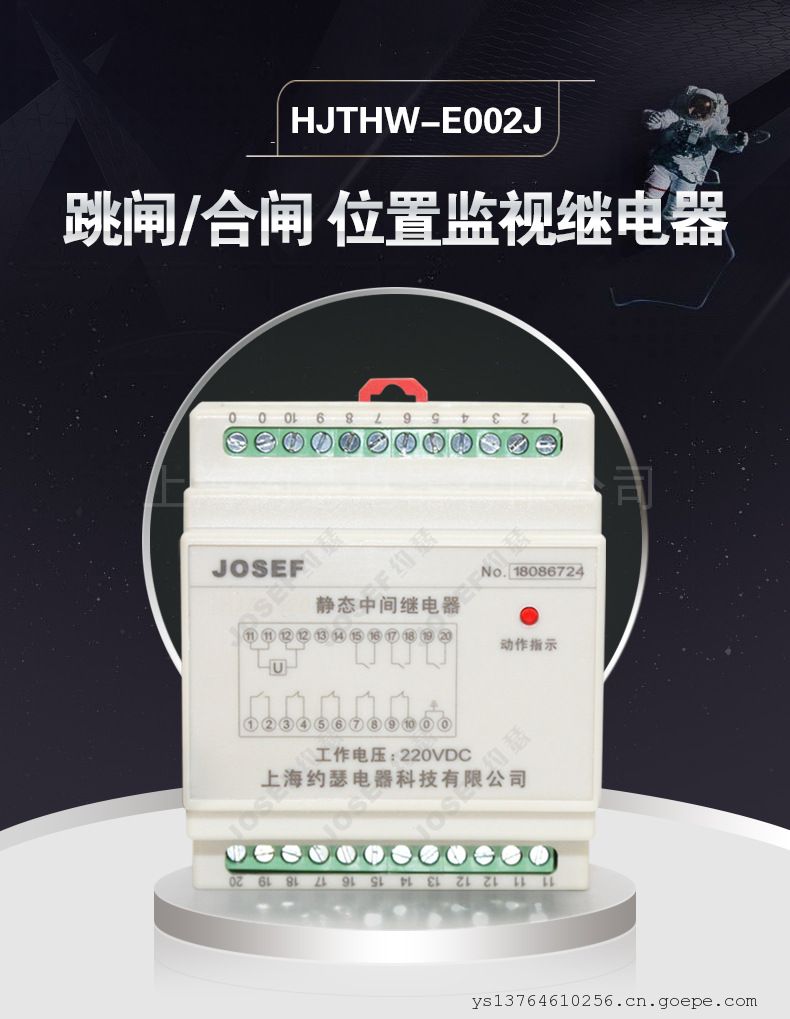

JOSEF约瑟HJTHW-E002J跳合位监视继电器 DC220V

系列型号：

HJTHW-901J跳闸/合闸 位置监视继电器；

HJTHW-E002J跳闸/合闸 位置监视继电器；

HJTHW-E202J跳闸/合闸 位置监视继电器；

HJTHW-A004J跳闸/合闸 位置监视继电器；

HJTHW-A003J跳闸/合闸 位置监视继电器；

1．用途

HJTHW系列用于直流或交流操作的各种自动控制或保护线路中，可以直接监视跳闸、合闸回路。

2．安装结构

有导轨安装E，导轨安装9壳体两种结构，具体尺寸参考外型尺寸图。

3.  技术参数

(1).额定值： 220VDC、110VDC、220VAC、110VAC。

(2).动作值：直流电压不大于70％额定值，交流电压不大于80％额定值。

(3).返回值：不小于10％额定值。

(4).动作时间：施加额定电压，动作时间小于35ms。

(5).返回时间：跳闸、合闸回路均小于35ms。

(6).功       耗：整体功耗小于5W。

(7).触点容量：可长期接通5A，在250VDC τ=5ms条件，大可断开50W直流有感负载；

在250VAC  COSΦ=0.4大可断开250VA交流负载。

(8).绝缘电阻：外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于

300MΩ。

(9).介质强度：外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟

不击穿，无闪络。

4.  使用条件

(1).环境温度：-15℃～55℃；

(2).无导电气体，无腐蚀性气体，无较强振动；

(3).工作电压：不大于120％额定电压；

(4).工作位置：任意；

(5).周围磁场强度：小于0.5mT；

(6).不得有雨水和雪，有防雾、防尘、防风沙设施。

5.  接线图及外形尺寸
