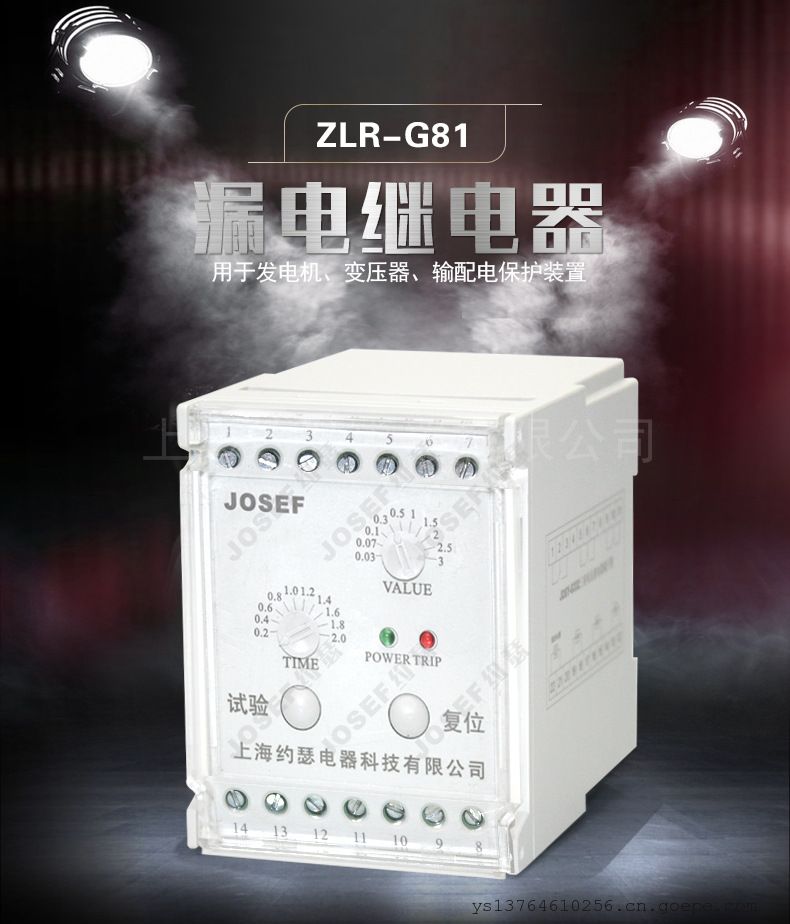

JOSEF约瑟ZLR-G81+ZCT-100漏电继电器

系列型号

ZLR-G81 ZCT-100漏电继电器

ZLR-G81 ZCT-45漏电继电器

ZLR-G81 ZCT-80漏电继电器

ZLR-G81 Φ100漏电继电器

ZLR-G81 Φ45漏电继电器

ZLR-G81 Φ80漏电继电器

ZLR-G81＋ZCT-150漏电继电器

ZLR-T81 200A漏电继电器

ZLR-T81 ZCT-310漏电继电器

ZLR-T81 LJ-Φ60漏电继电器

ZLR-T81 ZCT-210漏电继电器

ZLR-T81 ZCT-400漏电继电器

ZLR-T81 ZCT-35漏电继电器

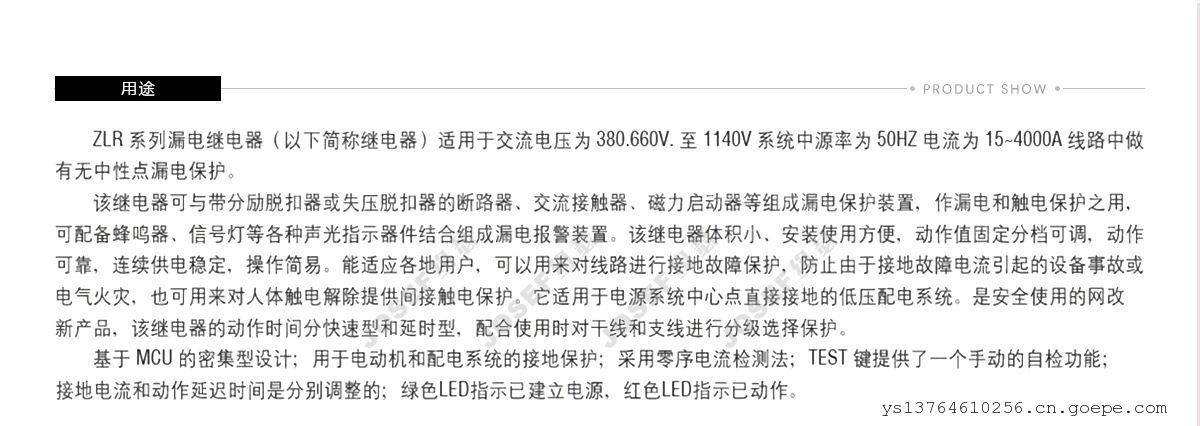

一、用途

ZLR-G系列漏电继电器（以下简称继电器）适用于交流电压为380.660V.至1140V系统中源率为50HZ电流为15~4000A线路中做有无中性点漏电保护.

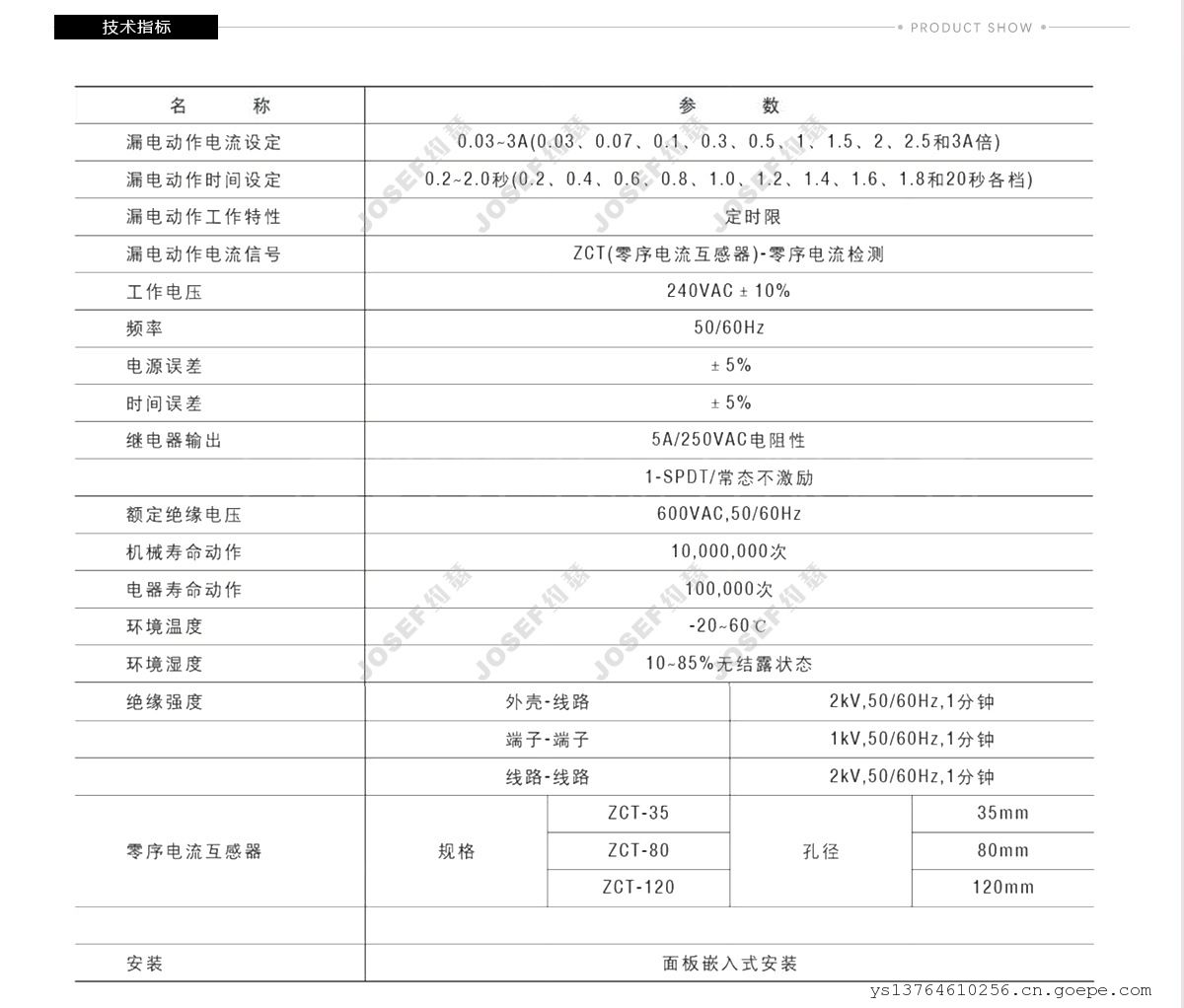

二、技术指标

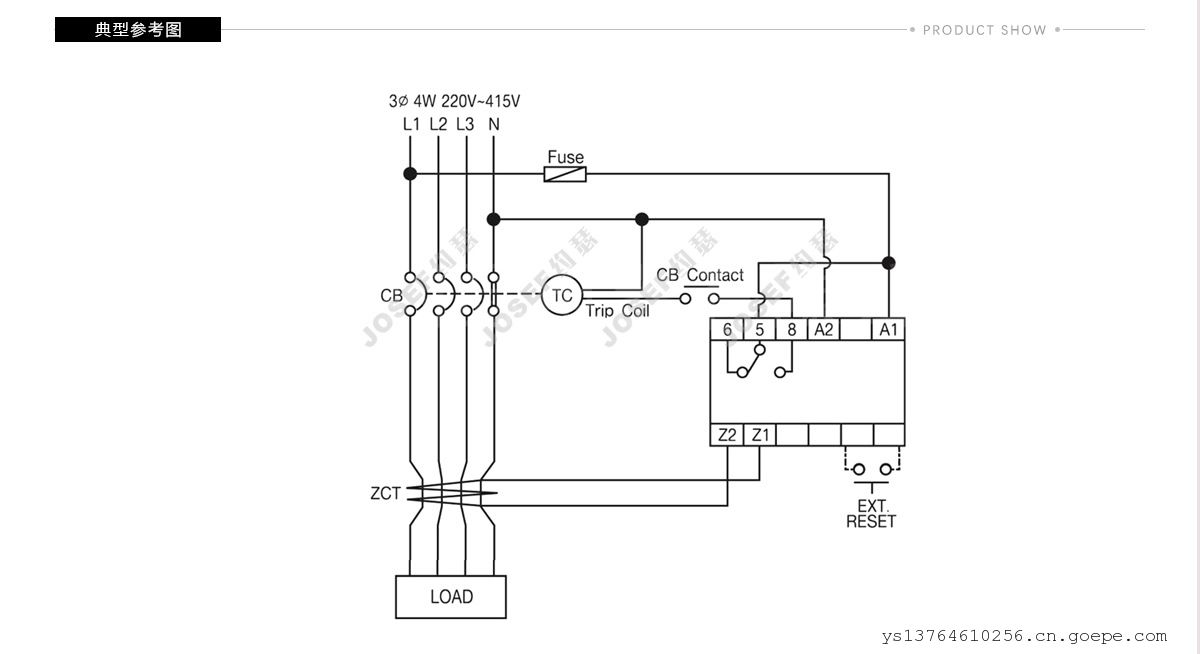

三、典型参考图

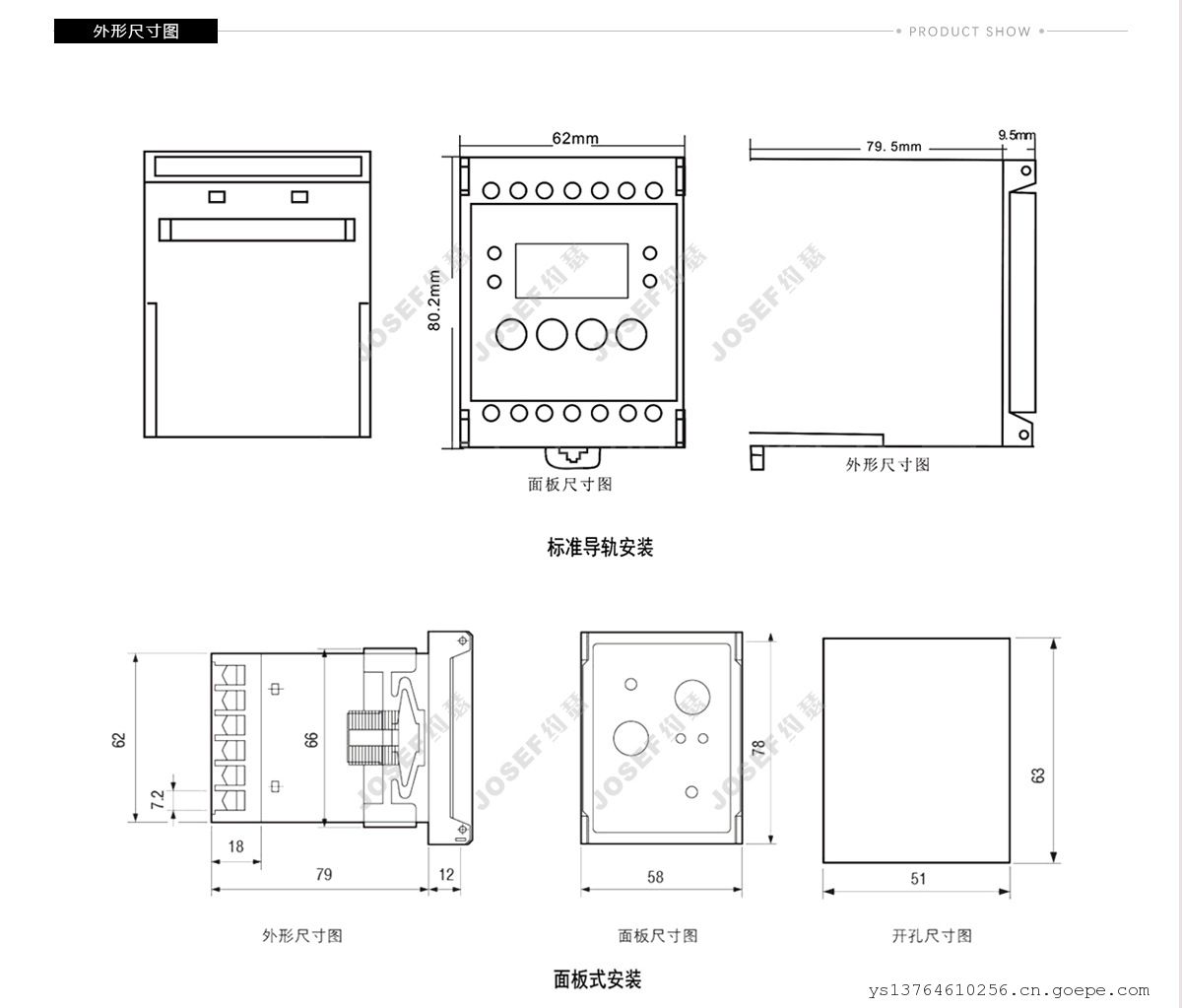

四、继电器外形尺寸开孔图

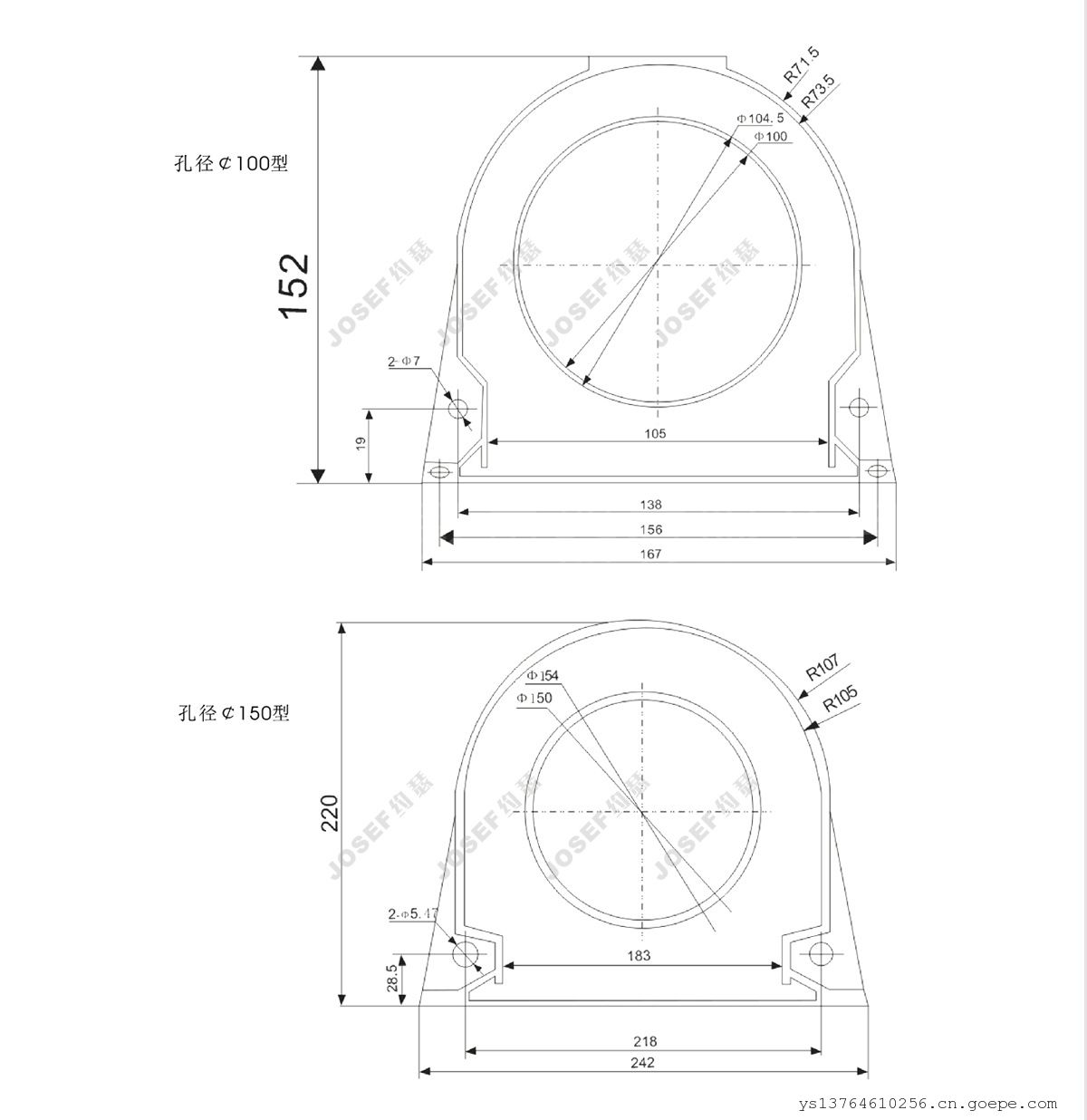

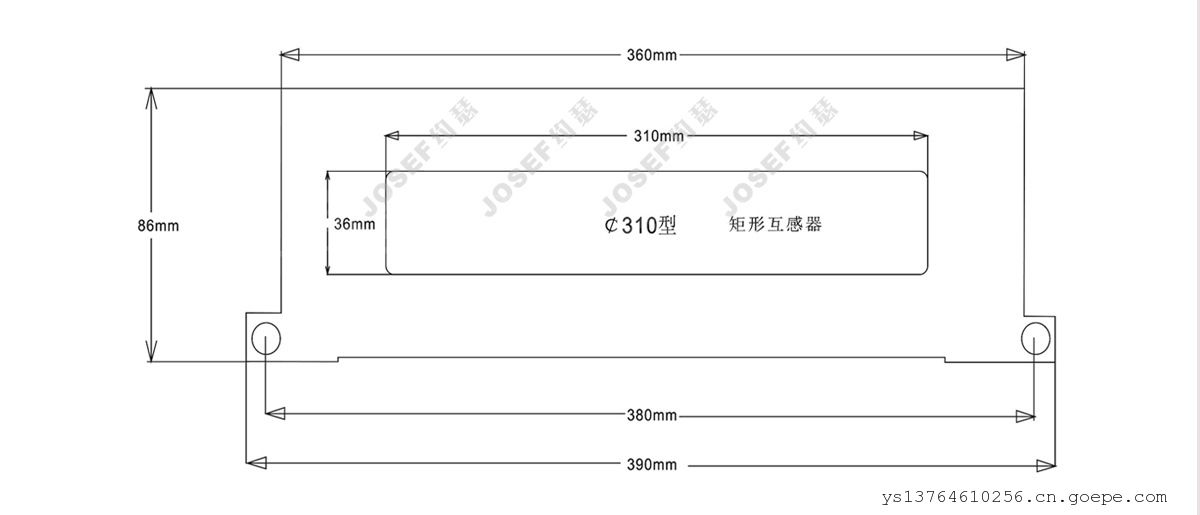

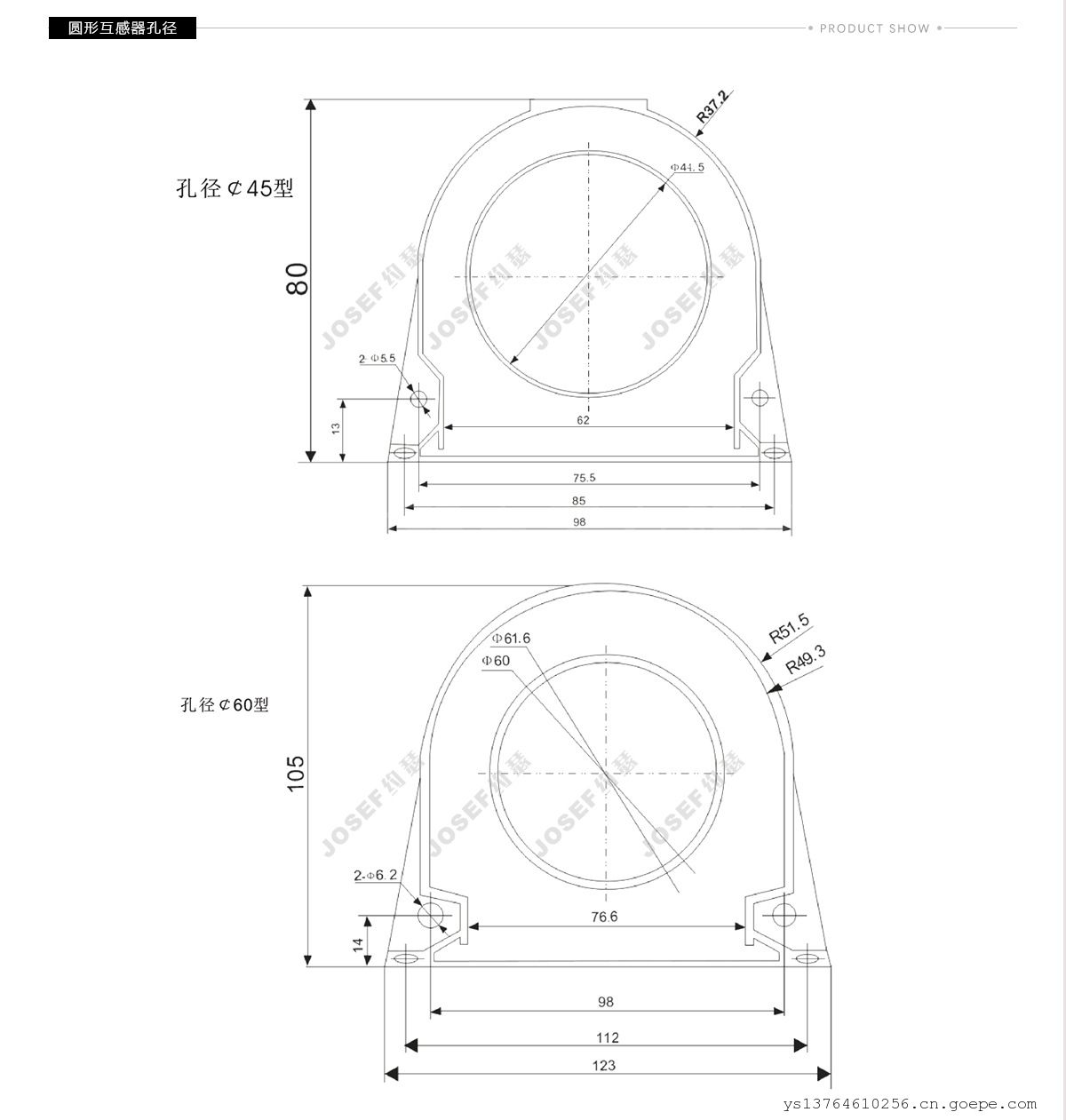

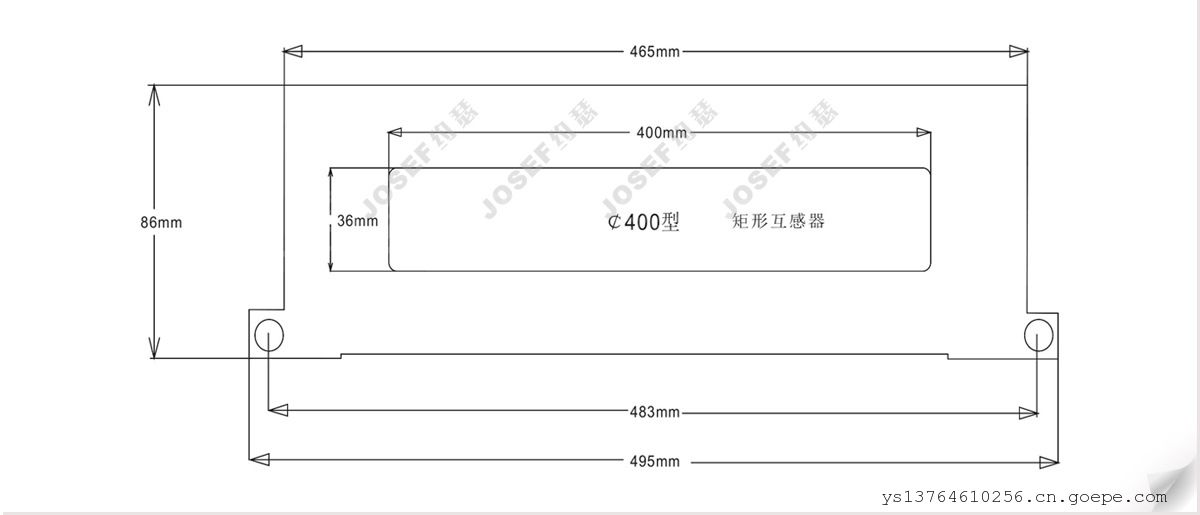

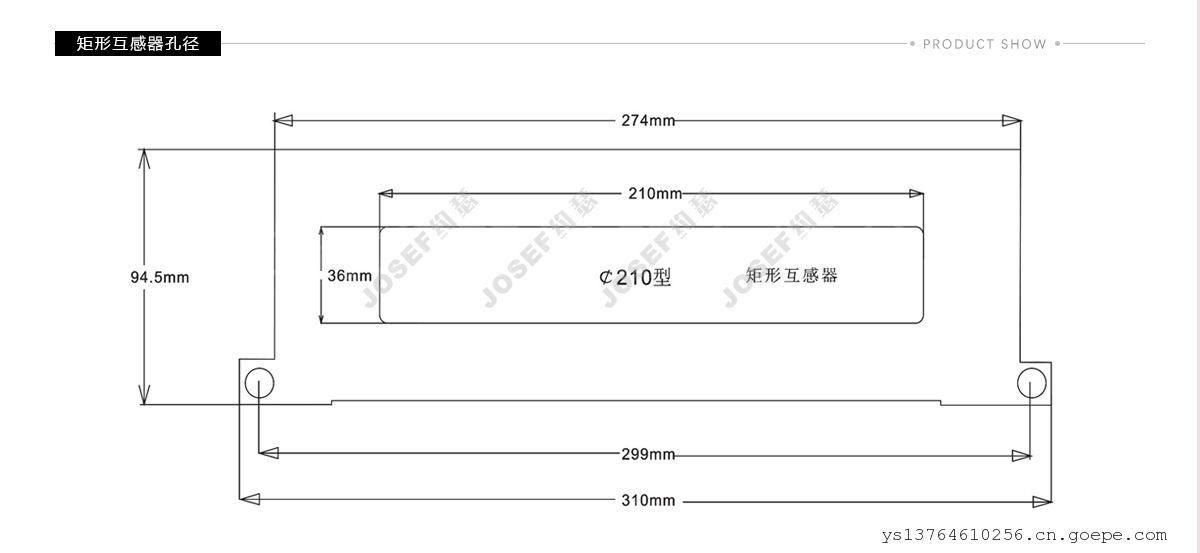

五、零序电流互感器尺寸图

ZLR-G系列漏电继电器（以下简称继电器）适用于交流电压至1140V，频率为50Hz，该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置

其工作原理如下：穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回

体积小，安装使用方便，动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护

它适用于电源系统中心点直接接地或不接地的高、低压配电系统。是安全使用的网改产品。该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护,该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成

ZLR-G系列漏电继电器原为分体式固定式安装，为适应现行安装场合需要，上海约瑟继电器厂在产品原KLR漏电继电器基础上进行产品升级，开发出现在较为流行的分离式导轨安装ZLR漏电继电器，其大范围适用于煤矿等场合，也是一款的煤矿漏电继电器；体积小、安装使用方便、动作可靠、连续供电稳定且操作简易。能适应各地用户，可以用来对线路进行接地故障保护，主要用来防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护

1.防止由于电气设备和电气线路漏电而引起的触电事故;

2.防止用电过程中的单相触电事故;

3.及时切断电气设备运行中的单相接地触电故障,防止因漏电而引起的火灾事故。

双可调漏电继电器是指可以调节漏电动作电流和漏电动作时间的继电器。

双可调漏电继电器在工作时，当电路中产生的漏电电流超过预定值时，继电器会发出跳闸信号，从而实现对电路的保护。

双可调漏电继电器具有较高的灵敏度，可以在不同的环境下对电路进行保护，同时具有较长的使用寿命和较低的能耗。

漏电保护是一种电气保护装置，用于保护人身安全和电气设备的正常使用。

它通过监测电路中的漏电流，当漏电流超过安全阈值时，能够自动切断电源，以防止漏电电流造成伤害或引发火灾等危险事件。电网的漏电流超过某一设定值时，能自动切断电源或发出报警信号，低压电网中的漏电保护可以防止人身触电伤亡事故，高压电网则不能完全防止人身触电伤亡事故，但可提高电网和设备的安全性。
