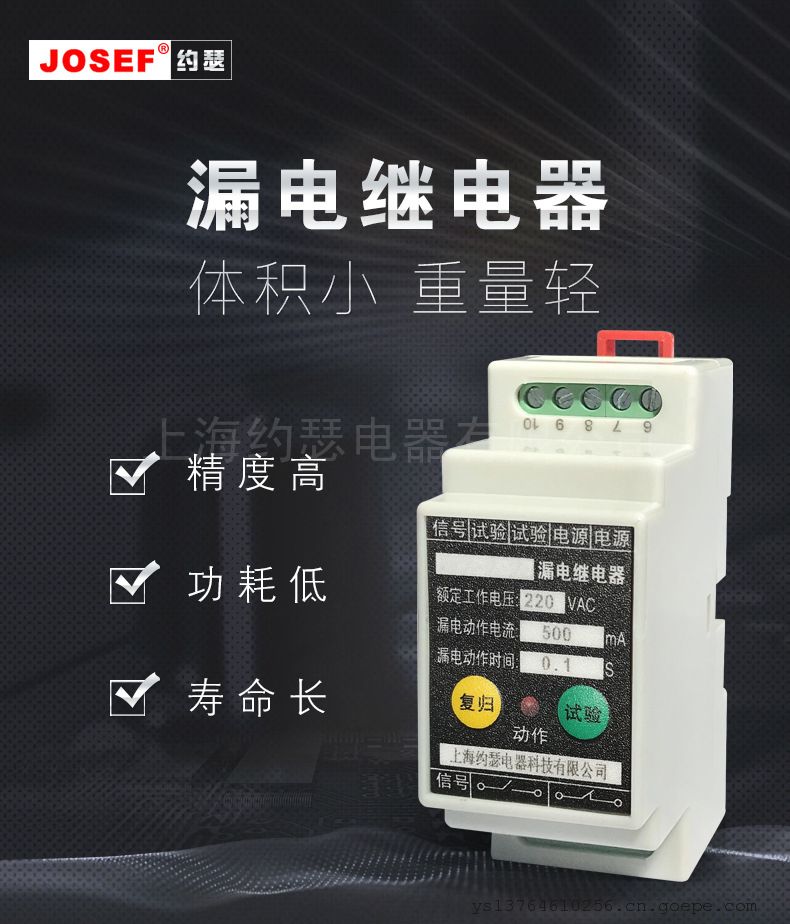

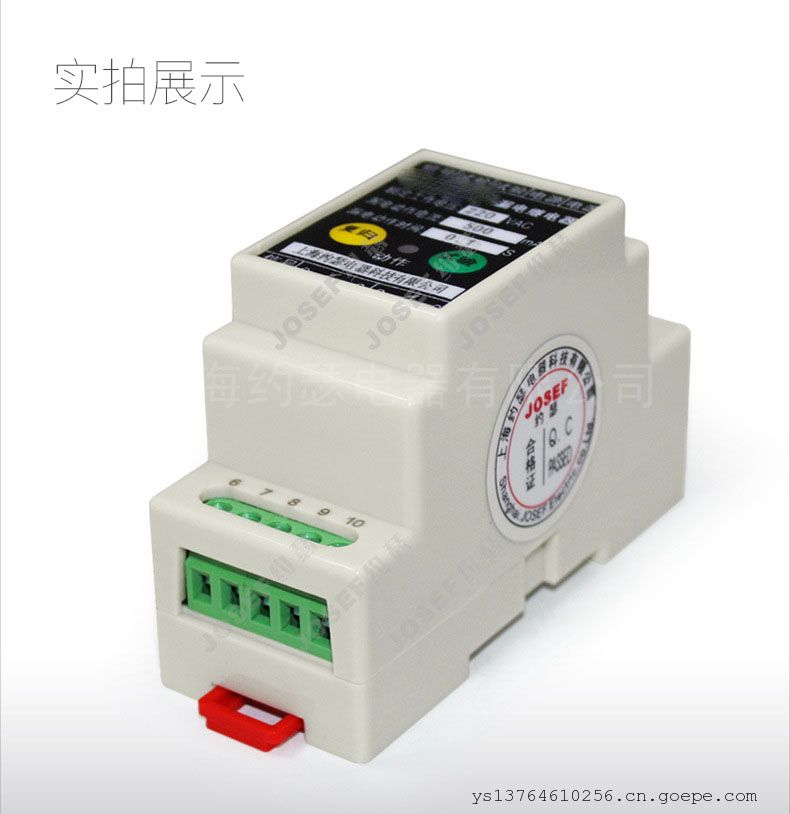

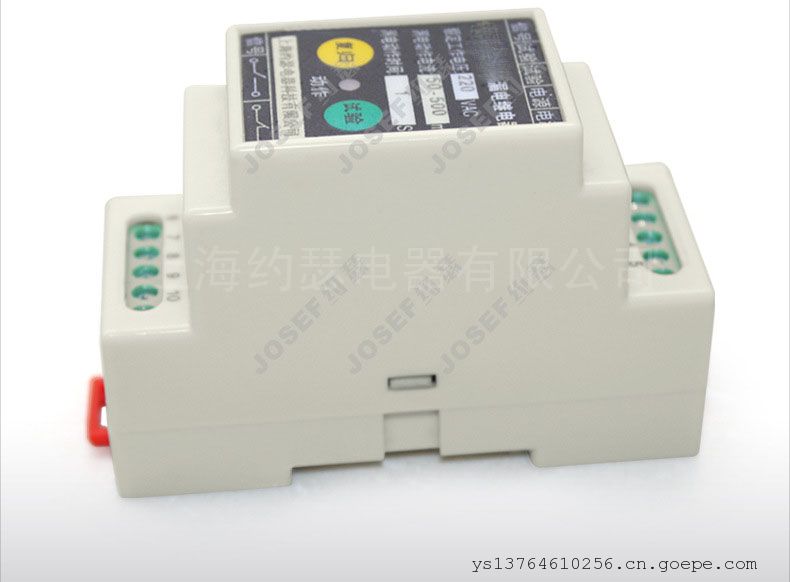

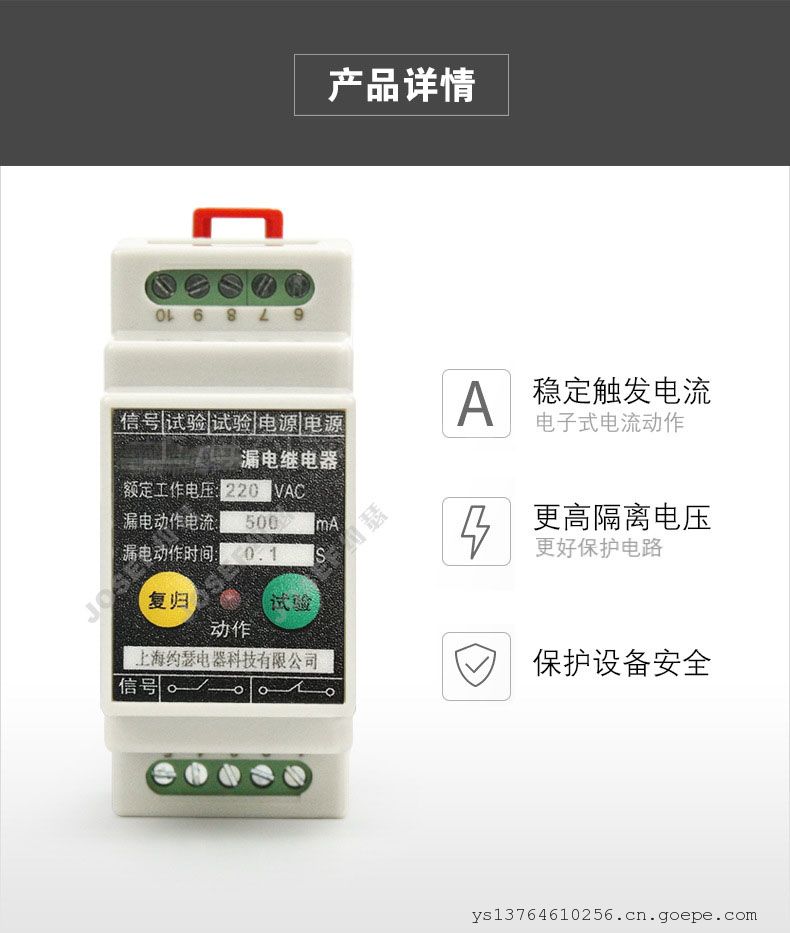

JOSEF约瑟RLJ-1600F漏电继电器

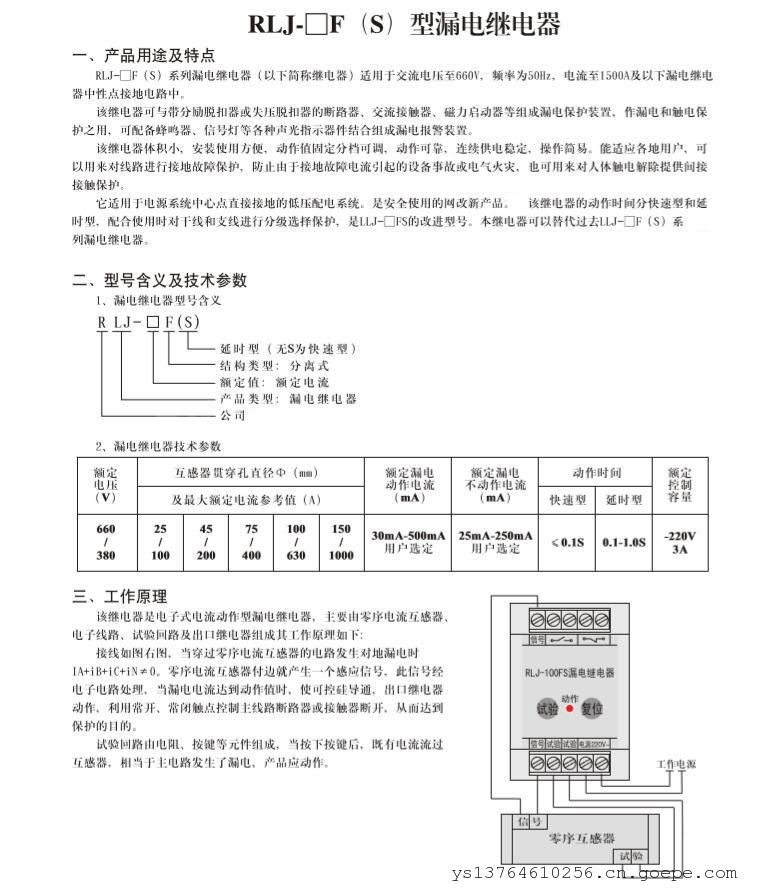

一、用途

RLJ-口F(S)系列漏电维电器(以下简称电器)适用交流电至660V，频率为50电流至1500A及以下漏电继电器中性点接地电路中，

该继电器可与带分励脱扣器成失压脱扣器的断路器，交流接触器、磁力启动器等组成漏电保护装置。作漏电和触电保护之用，可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。

该继电器体积小安装使用方便，动作值固定分档可调。动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地放陈保护，防止由于接地放障电流引起的设备事故或电气火实，也可用来对入体触电解除提供间接接触保护

它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改新产品。 该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，是LLJ-DFS的改进型号。本维电器可以替代过去LLJ-冒F (S)系列漏电继电器。

二、型号含义
三、工作原理

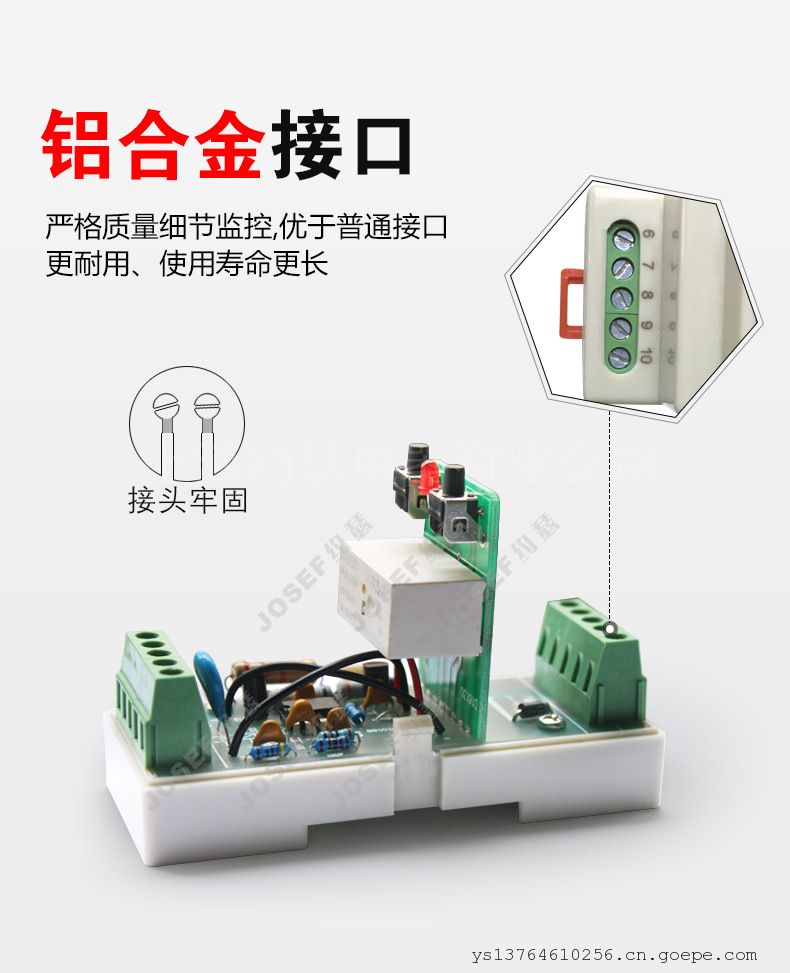

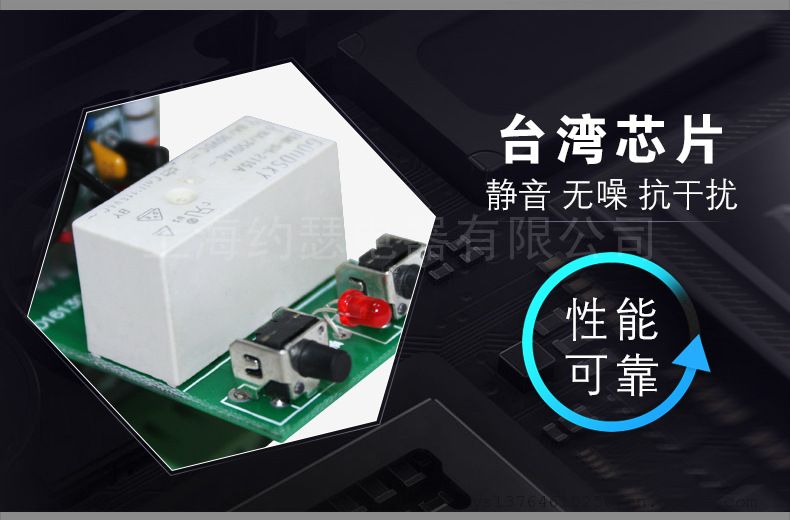

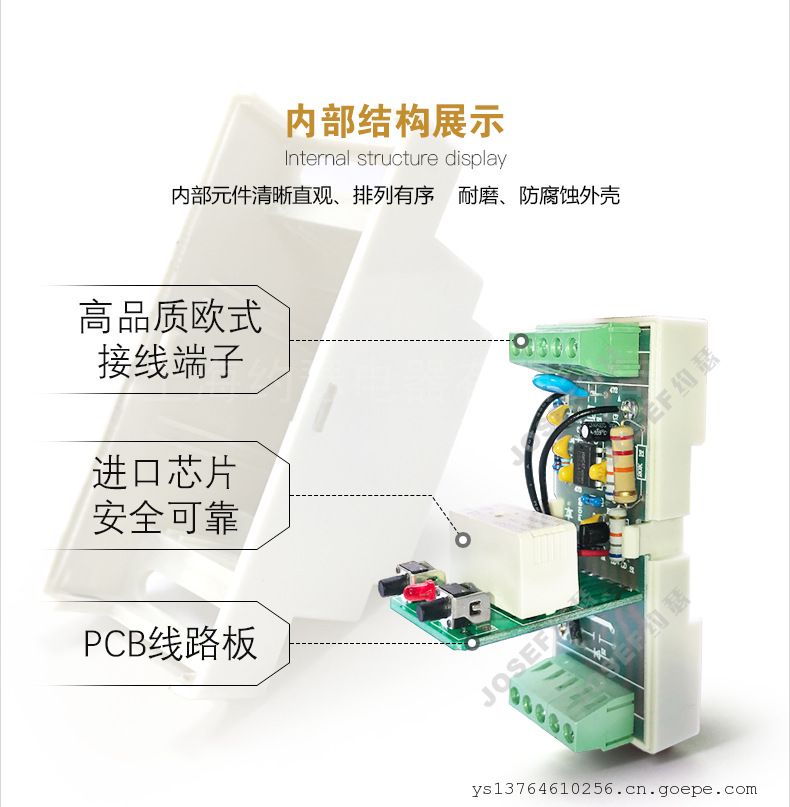

该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器电子线路、试验回路及出口继电器组成其工作原理如下

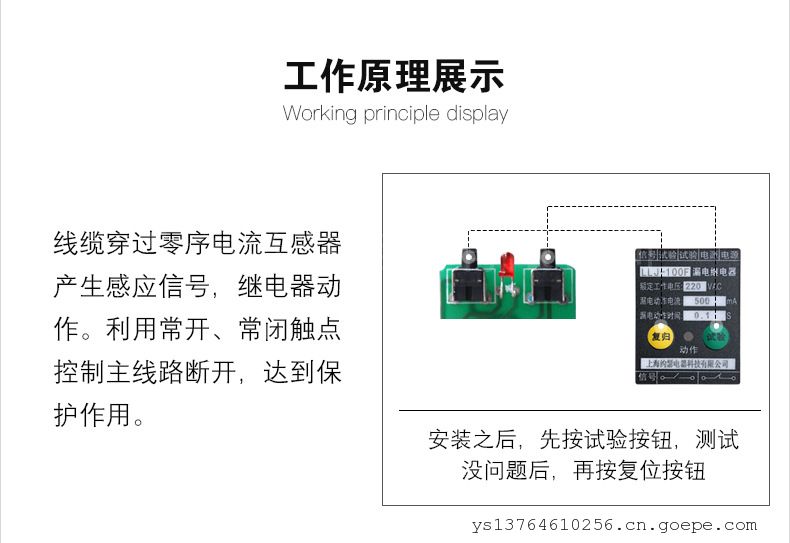

接线如图右图，当穿过零序电流互选器的电路发生对地漏电时IA+iB+iC+iN≠0。零序电流互越器付边就产一个应信号，此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口结电器动作，利用常开，常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。

试验回路由电阻，按键等元组成，当按下按键后，既有电流流过互盛器，相当于主电路发生了漏电，产品应动作。

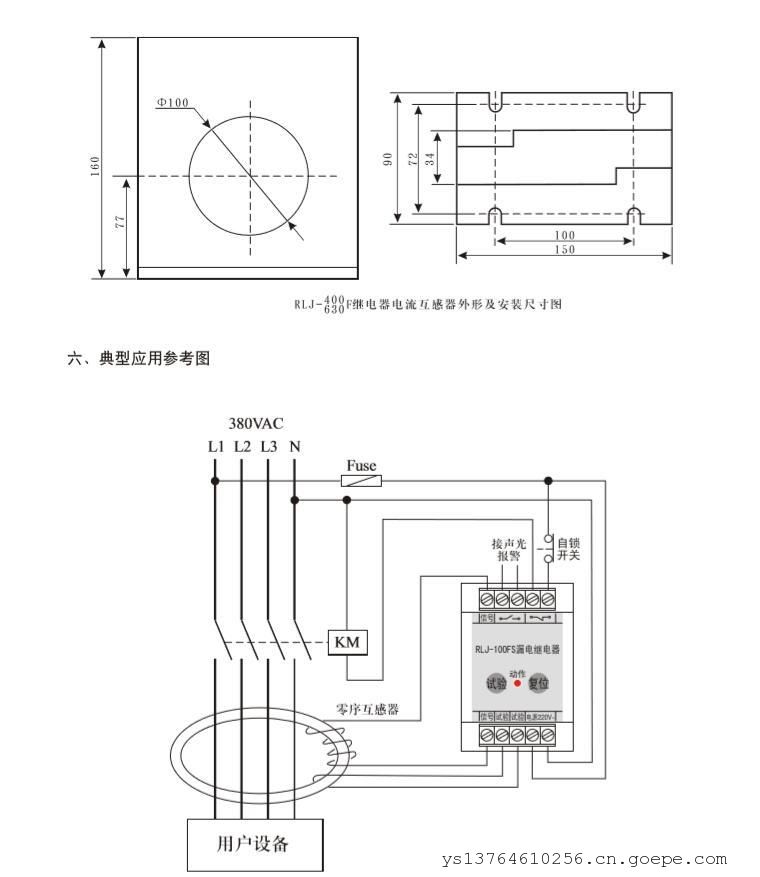

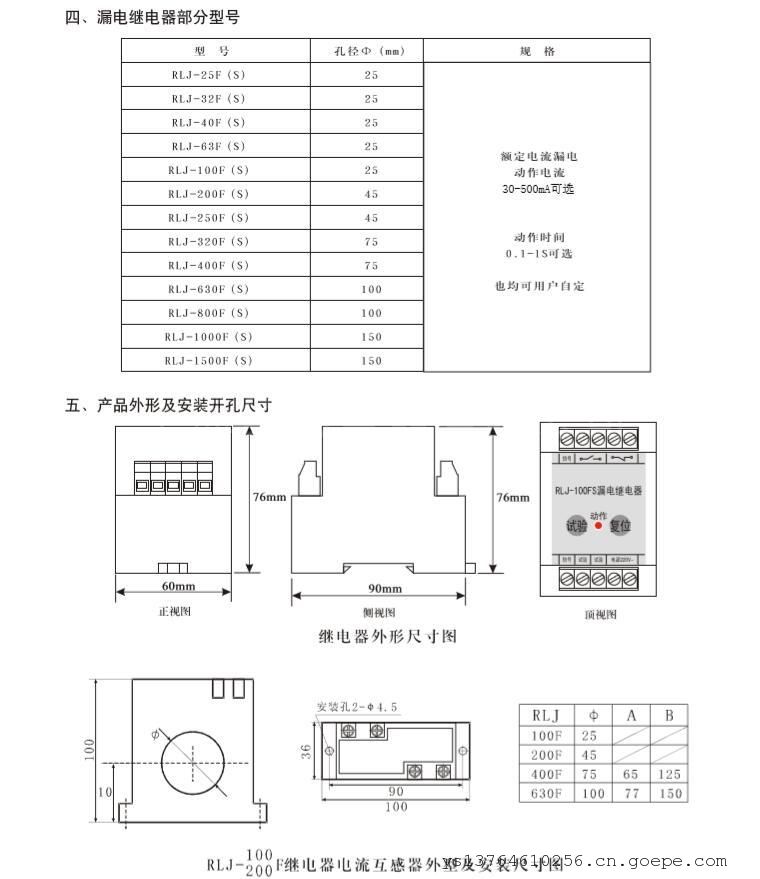

四、外形尺寸

五、订货需知
产品额定电流、漏电电流、互感器孔径。额定电压及工作电压。若需要延迟，得注明时间。
