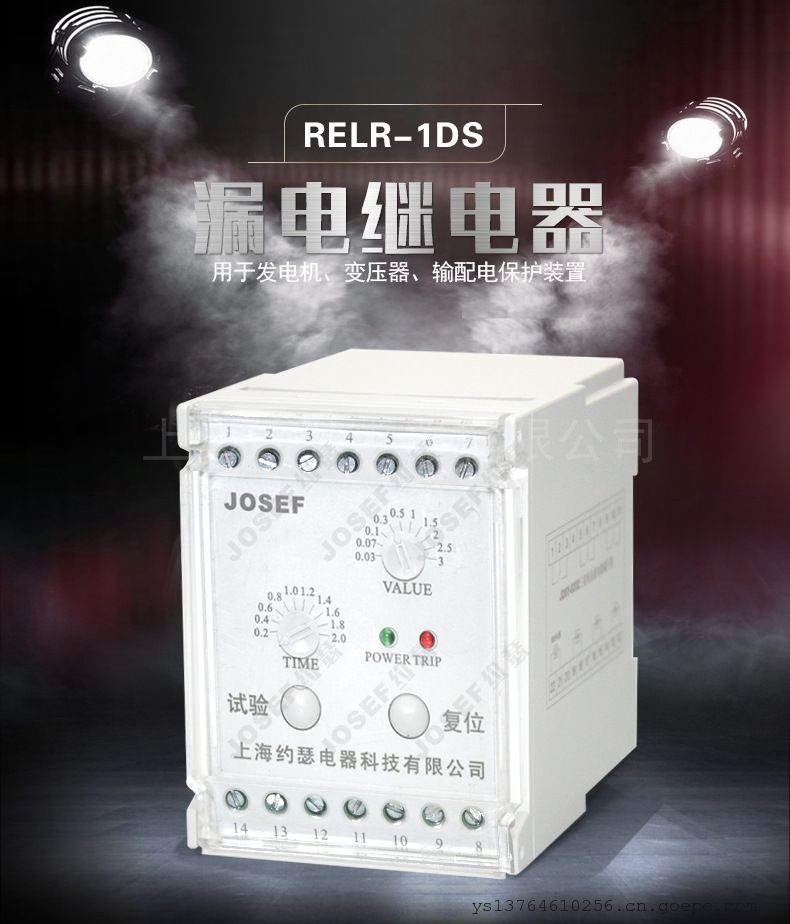

JOSEF约瑟RELR-1DS漏电继电器

系列型号：
RELR-1DS
RELR-2DS
RELR-3DS
RELR-1DS
RELR-2DS
RELR-3DS

一、产品概述

RELR系列漏电继电器(以下简称继电器)适用于交流电压为 380.660V.至 1140V 系统中源率为 50HZ 电流为 15-4000A 线路中做有无中性点漏电保护。

该继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。该继电器体积小、安装使用方便，动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接触电保护。它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改新产品，该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护。

基于 MCU 的密集型设计;用于电动机和配电系统的接地保护:采用零序电流检测法:TEST 键提供了一个手动的自检功能:接地电流和动作延迟时间是分别调整的:绿色LED指示已建立电源，红色LED指示已动作。

二、技术指标
三、产品参数
1、额定值
电压额定值：额定电压AC380V、AC660V、AC690V、AC1140V。
工作电压值：DC24V、AC110V、AC127V、AC220V、AC380V。还可根据客户要求定制。
电源电压允许变动范围：电压变动为额定电压0.7至1.3倍或宽电源电路。
额点电流值：16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。非标额点电流也可以定做。

2、动作值
漏电动作电流：常规或用户自定义，也可50-500mA分挡或可调。
漏电不动作电流：漏电动作电流一半。
漏电动作时间：延时型 0.2-2S。
快速型≤0.1S 。

3、重要参数
互感器孔径圆形（L型）：M25、M45、M75、M100、M150、M160、M220。
矩形方型（跑道式）：45*160、45*220、45*260、45*320、45*450等。
输出触点形式：一开一闭。
4、其它参数
触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
功率消耗：额定电压下均不大于5W。
环境温度：-10℃~+50℃。
介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。
电寿命：继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。
四，尺寸图
五、工作原理

该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下： 接线如图（1），穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。
五、订货需知
产品额定电流、漏电电流、互感器孔径。额定电压及工作电压。若需要延迟，得注明时间。
