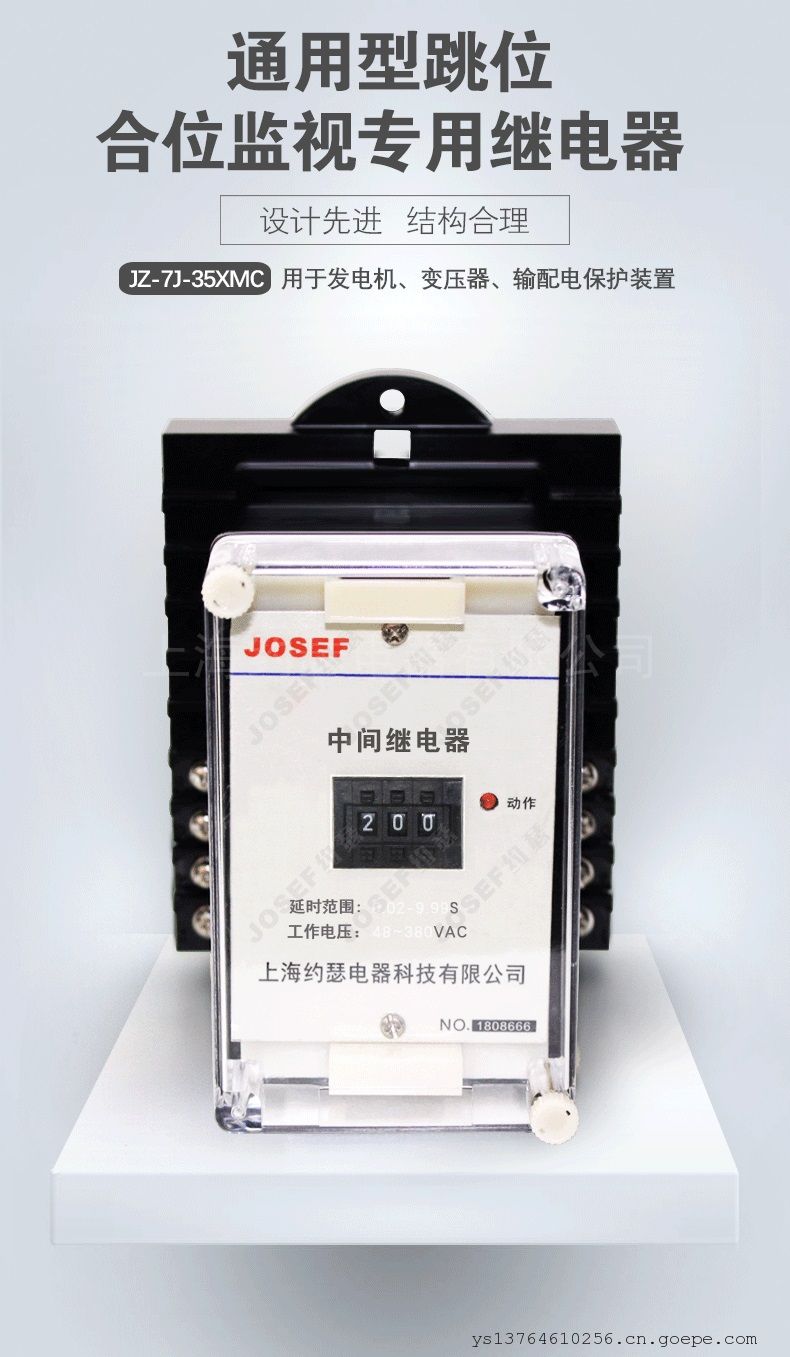

JOSEF约瑟JZ-7J-35XMC跳合位监视继电器 AC220V

系列型号：

JZ-7Y-201XMC通用型跳位合位监视继电器；

JZ-7J-201XMC通用型跳位合位监视继电器；

JZ-7Y-203XMC通用型跳位合位监视继电器；

JZ-7J-203XMC通用型跳位合位监视继电器；

JZ-7Y-204XMC通用型跳位合位监视继电器；

JZ-7J-204XMC通用型跳位合位监视继电器；

JZ-7Y-35XMC通用型跳位合位监视继电器；

JZ-7J-35XMC通用型跳位合位监视继电器；

JZ-7Y-37XMC通用型跳位合位监视继电器；

JZ-7J-37XMC通用型跳位合位监视继电器；

JZ-7Y-38XMC通用型跳位合位监视继电器；

JZ-7J-38XMC通用型跳位合位监视继电器；

1用途
用于开关合位监视、跳位监视、电源监视、断路器监视。本产品工作电流很小仅0.1mA。能监视所有开关、断路器。工作电压通用性强。但本产品须配-KM以便为继电器提供工作监视电源。

2型号及规格

型号说明

3主要性能

3.1采用高性能密封进口中间，防潮、防尘、不断线、可靠性高。

3.2动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回(可控性IOO%)。

3.3继电器动作后有灯光指示、有电源指示。

3.4继电器的电气寿命和机械寿命长。

3.5绝缘耐压水平高。触点接触电阻小。

3.6抗干扰特性好，串联抗干扰电压可调整，可适用于强干扰或电源电压质量很差的场所。

3.7工作电流极小，I=O.1mA，工作电压范围较宽，允许波动±20%。

4技术条件

4.1环境基准条件                   4.2正常使用条件

环境温度：20℃±2℃             环境温度：25℃-+40℃

相对湿度：45%-75%            环境相对湿度：不大于90%

大气压力：80Kpa-106Kpa      大气压力：80Kpa-IIOKpa

存储和运输过程中的极限温度：-25℃-+75℃

使用地点的海拔高度：不高于2500米

使用环境的周围介质无危险品：不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低

到允许值以下。

4.3继电器额定值：工作电流0.1mA,脉冲监测型，适用所有断电器、开关，需配电源。

额定电压：11OVDC 220VDC 220VAC 380VAC允许±20%波动

4.4触点容量：250VDC，0.1A

触点禁止打绝缘耐压，仅限使用于信号回路。

4.5保持值  0. 7-1.2倍额定电压

4.6功耗：低工作电流：220VDC下不大于0.9W

4.7绝缘电阻  用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1OMΩ。

4.8绝缘耐压

各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频IOOOV，历时一分钟试验，无击穿。

4.9电寿命XMC型：DClIOV，0.2A，10000次以上。

4. 10机械寿命  触点无负荷300万次以上

5  内部接线图（俯视图）

JZ-7J-35XMC;JZ-7Y-201XMC接线图

6  继电器外形尺寸和开了尺寸见附录图JZ-7J-35XMC;JZ-7Y-201XMC

JZ-7□-2、JZS-7/2   CJ-1外壳   见附录1.图3

JZ-7□-3、JZS-7/3   JK-1外壳   见附录1.图2

7  订货须知

订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
