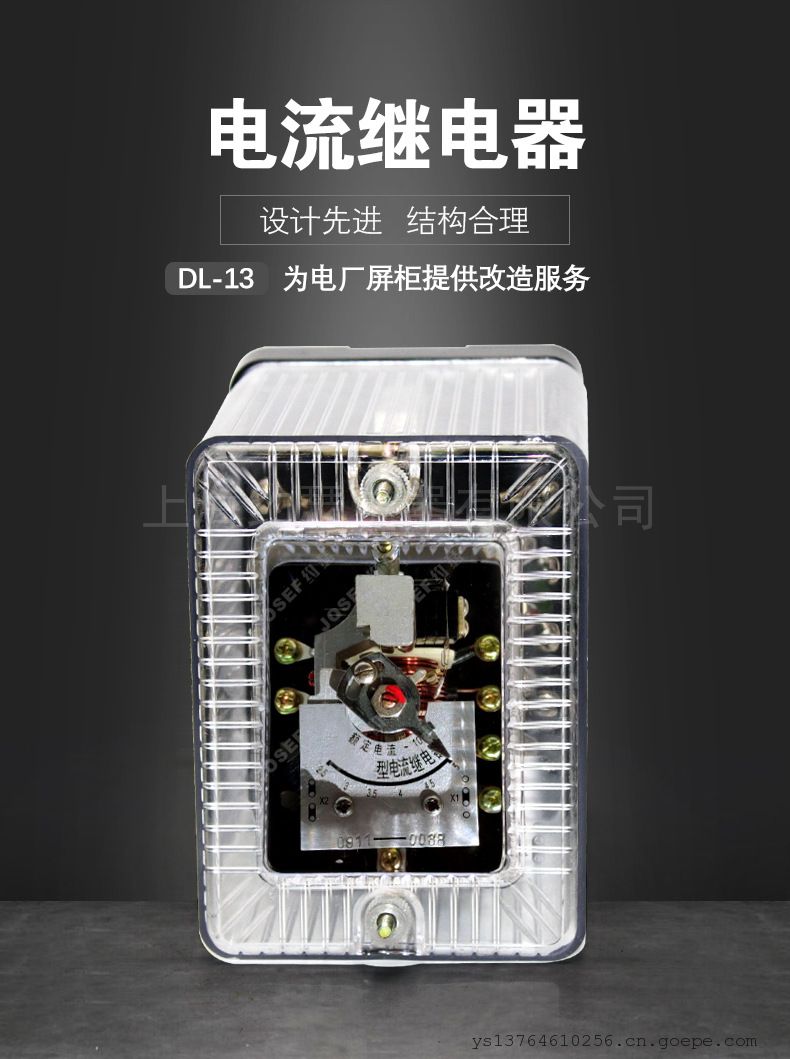

JOSEF约瑟DL-13电流继电器 额定电流10A 带板前接线附件

系列型号
DL-11Q电流继电器;
DL-12Q电流继电器;
DL-13Q电流继电器;

1 用途
DL-11Q电流继电器用于电机、变压器和输电线路的过负荷和短路保护线路中，作为启动元件。

2 结构和动作原理。
2.1 DL-11Q电流继电器采用嵌入式安装，继电器主体部分系插拔式结构。
2.2 DL-11Q电流继电器其主体部分与DL-10系列电流继电器相同。
2.3 DL-11Q电流继电器电磁式瞬时动作，磁系统有两个线圈，线圈的出头接在继电器底座的端子上，外壳底部端子上用特殊的联接片，可以将线圈串联或并联，因而可使继电器的整定范围变化一倍。
2.4 内部接线图示于图1。
2.5 电流继电器外形及安装尺寸图示于图2。

外形及安装尺寸图：

3 技术要求
3.1 触点的断开容量：当电压在220V以下及电流不大于2A时，在具有电感负荷的直流电路(时间常数T不大于5×10-3s)中为50W；在交流电路中为250VA(COSΦ=0.4)。
3.2 动作时间：过电流过电压继电器，在1.1倍整定值时，动作时间不大于0.12s；在2倍整定值时，动作时间不大于O.04s。
3.3 介质强度：继电器的导电部分对外壳的绝缘，应耐受交流50Hz，电压2kV；历时1min的试验。
3.4 继电器的重量约1.5kg。
3.5 电流继电器的技术数据列于表内。
订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
