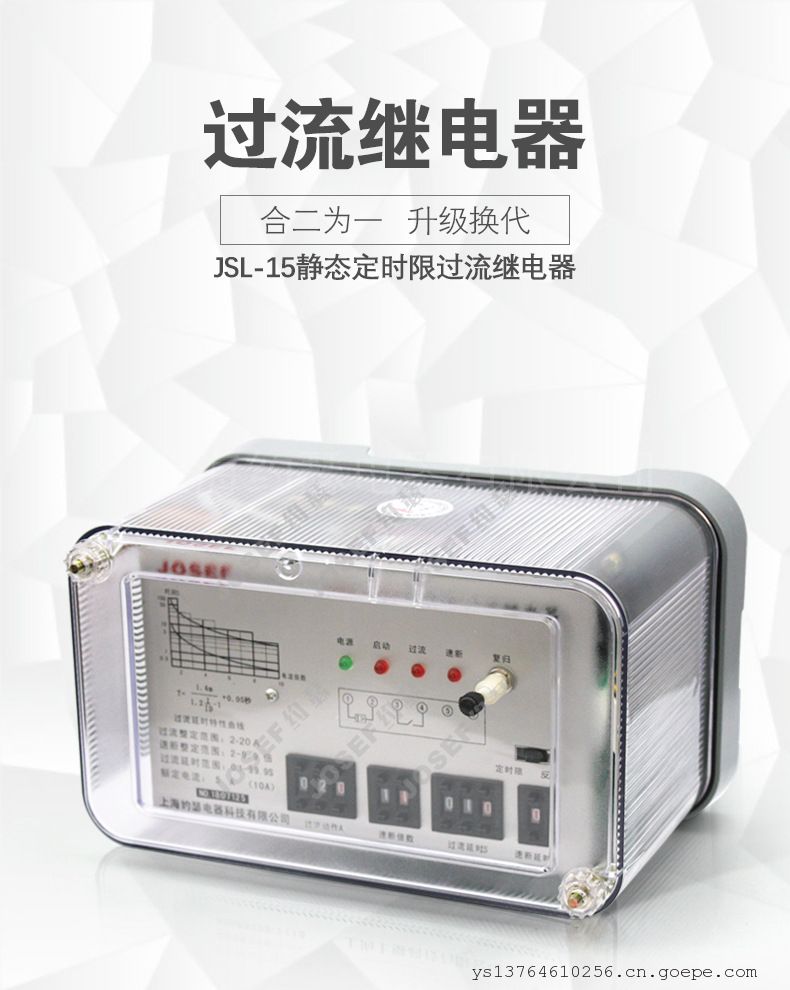

JOSEF约瑟JSL-15过流继电器 2~9.9A 板前接线

系列型号：

JSL-11定时限过流继电器；JSL-12定时限过流继电器;

JSL-13定时限过流继电器；JSL-14定时限过流继电器；

JSL-15定时限过流继电器；JSL-16定时限过流继电器;

JSL-21定时限过流继电器；JSL-22定时限过流继电器;

JSL-23定时限过流继电器；JSL-24定时限过流继电器;

JSL-25定时限过流继电器；JSL-26定时限过流继电器;

一、用途

1、

JSL过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器，采用数码开关整定电流值，直观方便，改变整定值无需检验，整定范围为2.0-9.9*差为0.1；

精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

3、本继电器的使用，对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间极差反措要求，克服了反时限交流

操作保护装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定

值的定时限保护，消除了原反时限特性继电器在定值计算，上下级配合及中带来的大量繁琐的工作量，方便了工作人员的设计和现场工作。

二、继电器型号分类及含义

三、正常工作环境

1、环境温度：-10℃~+50℃；

2、相对湿度：不大于90%；

3、大气压力：86kPa~106kPa；

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，

不允许有明显的水气，不允许有严重的霉菌存在。

四、主要技术指标

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A，级差为0.1A。

3、电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

4、延时时间整定范围：0.05s~9.99s，级差0.01s。

5、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

6、误差：

在基准条件下，电流整定值误差不大于±3%；延时误差不大于±0.1%+50ms。

7、返回系数：不小于0.9。

8、功率消耗：额定电流时功率消耗不大于6VA。

9、触点容量：

a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

10、介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气

的各导电部分之间，能承受工频2kV电压，历时1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min试验；应无绝缘击穿或闪络现象。

11、绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

12、工作寿命：继电器在规定的负荷下为80000次，平均*率时间为8万小时。

五、安装和接线须知

对于无辅助电源的产品：

1、为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下；

a、从包装盒中取出继电器。

b、检查继电器外观是否完好，壳内有无凝露，内部元件器有无损坏。

c、确定继电器无损坏后，方可进行各项测试及通电检查。

d、检查测试内容可根据实际情况而定，包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循说明书中有关技术指标的规定。

2、检查测试结束后，即按一下步骤进行安装。

a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

3、为确保安装正确可靠，安装结束后应进行仔细检查。检查内容包括：继电器放置是否平稳；罩壳是否有破损；螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后，方可投入使用。

六、整定方法和使用注意事项

1、起动电流整定：起动电流整定开关为左一组拨码开关(共两个)，左面一个表示1A，右面一个表示0.1A。若其值为5和6，

则其整定值为5.6A。注意其范围为无辅助电源产品2.0~9.9A，级差是0.1A。

2、延时整定：延时整定选择开关为右一组拨码开关，用来选择延时时间，其倍率为0.01，若其值为777，则延时时间为7.77S。

3、速动倍率整定：速动倍数选择开关为中间一组拨码开关，其范围2~9.9，拨码左边一个表示1.0级，右边一个表示0.1级。

当其值为30时则为3倍。若设定电流为2.6A，速动电流为3倍，则当电流达到3×2.6=7.8A时，会不经延时而直接动作。注意，无辅助电源产品速动后断电方可返回。

4、使用注意事项

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时，要求变压器的次级匝数与电流互感器的次数匝数相当，否则就会由于阻抗不匹配而产生较大的误差。测试速动的动作速度时，若采用电流通断法进行测量，由于继电器内部工作电源需要一定的建立时间，会产生较大误差，而在正常工作时，由于工作电源是存源的，速度回快得多。同理，在用通断法测量延时时间时，也会产生误差。

b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器板面上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。

七、维修、保养和贮存

1、维修保养无特殊要求，即当继电器工作不正常或出现故障时，由工作人员立即进行更换，并送厂方进行检修。

2、未用或备用之继电器，应贮存在空气流通且温度不高于+55℃和不低于-25℃以及相对湿度不大于90%的环境中，库房内

应无酸碱盐及腐蚀性或爆炸性气体，不受尘埃及雨雪的侵袭。

八、应用接线举例

九、时间检验接线图

十、接线附图

十一、外形及安装开孔尺寸

外形尺寸和开孔尺寸见附图

订货需知：

8.1继电器名称、型号。

8.2辅助直流电压额定值和额定电流(如有特殊要求请另外提出)。

8.3触点形式如为特殊要求请另外写明。

8.4订货数量。

8.5过流继电器配套: 继电器底座和若干插套(须独立定货)。
