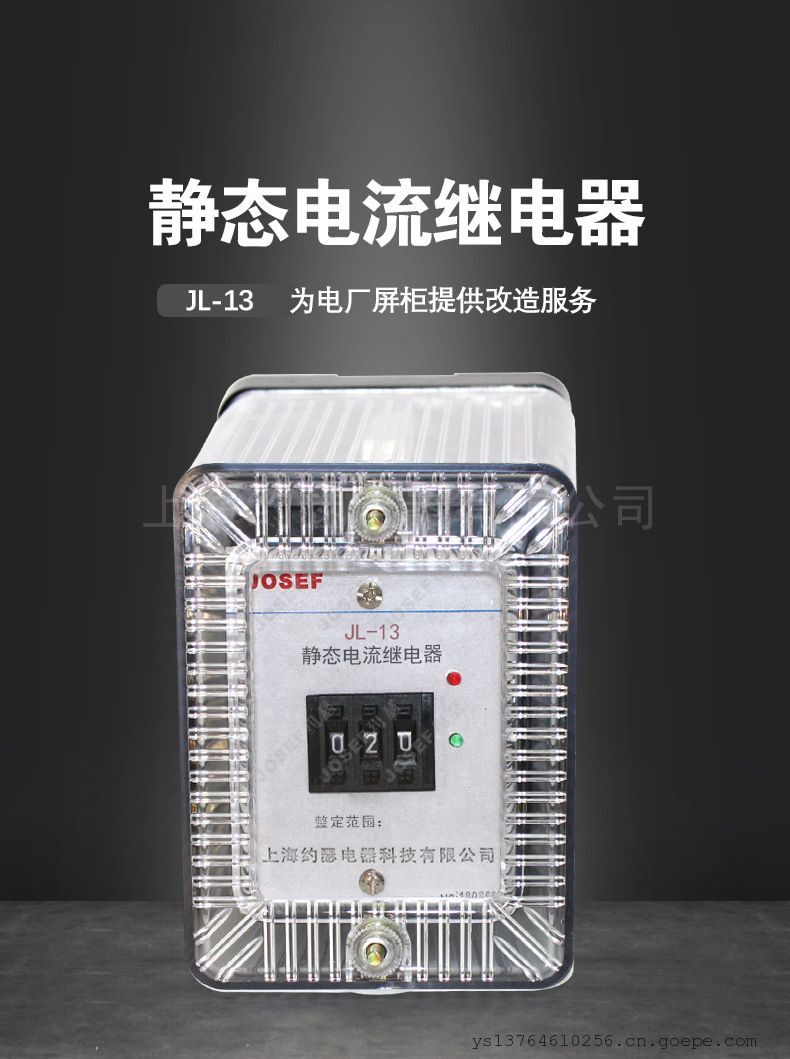

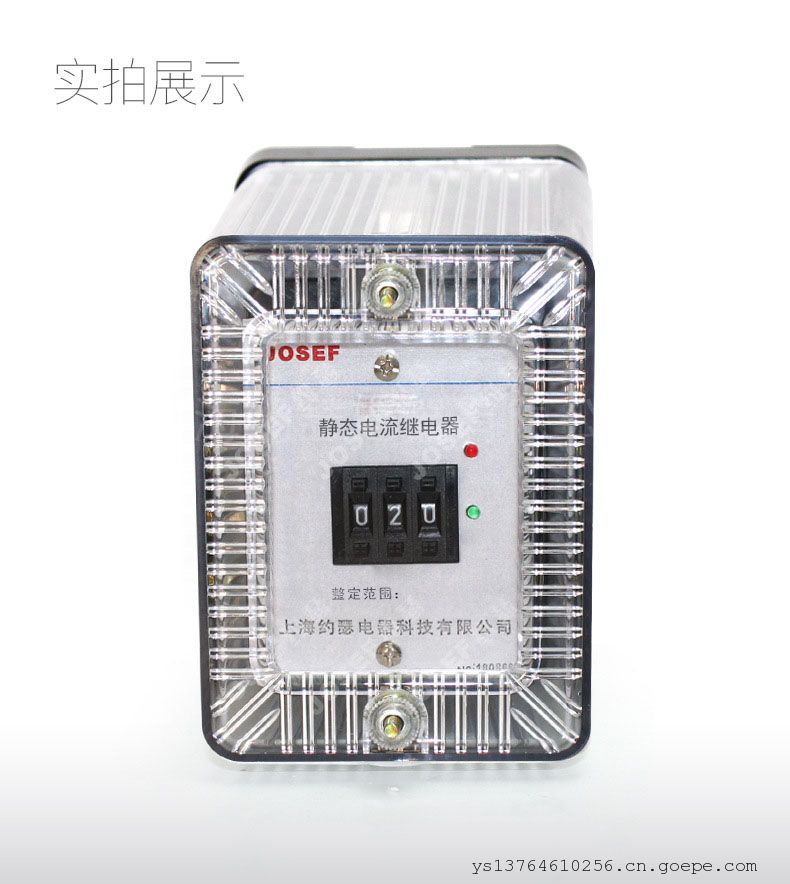

JOSEF约瑟JL-13电流继电器 0.1-99.9A 220V

系列型号
JL-11电流继电器；
JL-12电流继电器；
JL-13电流继电器；
JL-21电流继电器；
JL-22电流继电器；
JL-23电流继电器；
JL-31电流继电器；
JL-32电流继电器；
JL-33电流继电器；
JL-41电流继电器；
JL-42电流继电器；
JL-43电流继电器；

一、用途
1、JL系列电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后*可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-260V均能可靠工作。
2、JL系列电流继电器分为三个系列：JL-10、20、30、分别替代DL-10、DL-20、DL-30等系列电磁型电流继电器。JL系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。
二、继电器型号分类及其含义

三、主要技术参数
1、功率消耗
a、交流回路功耗：小于0.5VA(交流额定值5A时)
b、直流回路功耗：见表2

2、整定误差
a、在整定值范围内，整定平均误差的值不大于3%；平均误差=(5次测量平均值-整定值)整定值×100%。
b、在基准条件下，同一整定值上测量的5次动作值的大值和小值应不大于4%。
c、在-10℃~50℃的温度下，任一整定点误差的值应不大于整定值的5%。
d、在辅助电压80~110%变化范围内，任一整定值整定误差的值应不大于4%。
3、动作时间
1.1倍整定值的动作时间不大于30ms；2被整定值的动作时间不大于20ms。
4、返回系数：0.90~0.95。
5、返回时间：不大于27ms。
四、内部接线及外引接线图(正视图)

五、外形尺寸及开孔尺寸
电流继电器采用HK-1壳体,详见附图1

外形尺寸和开孔尺寸见附图
订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
