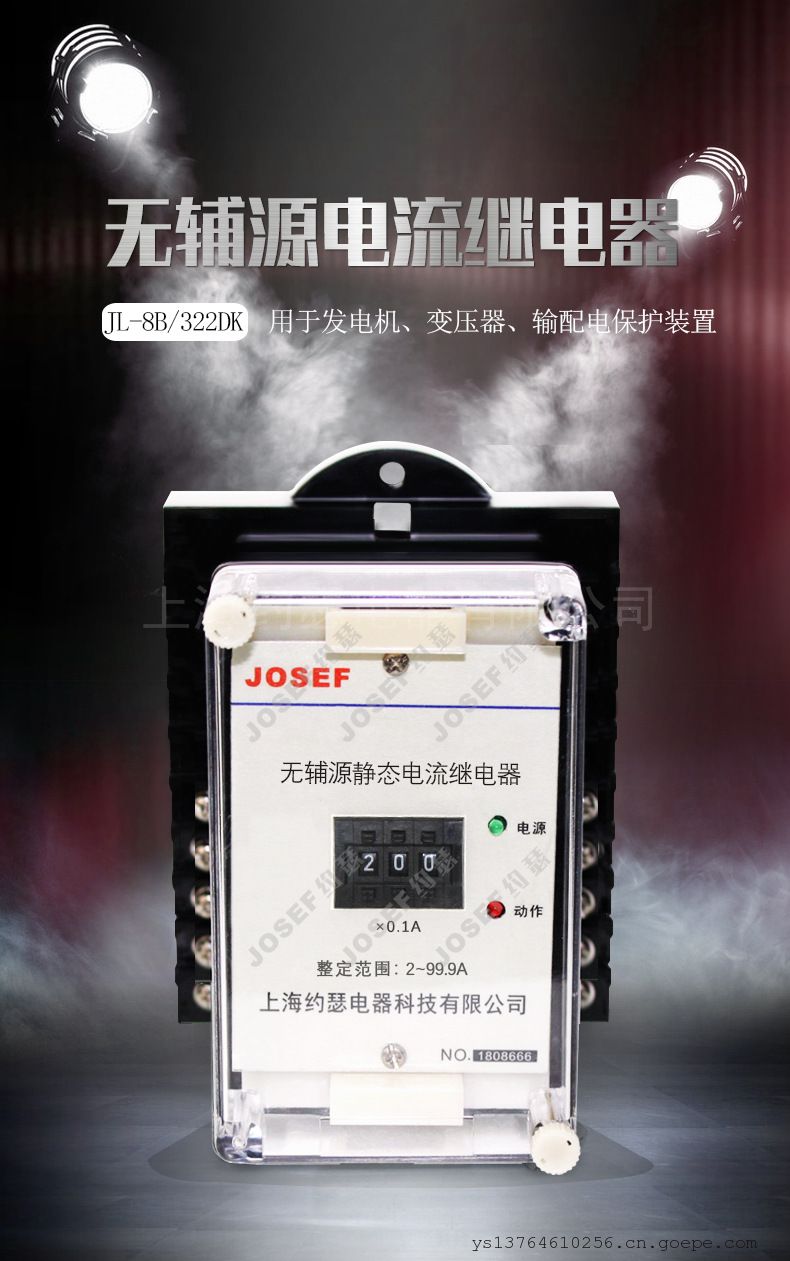

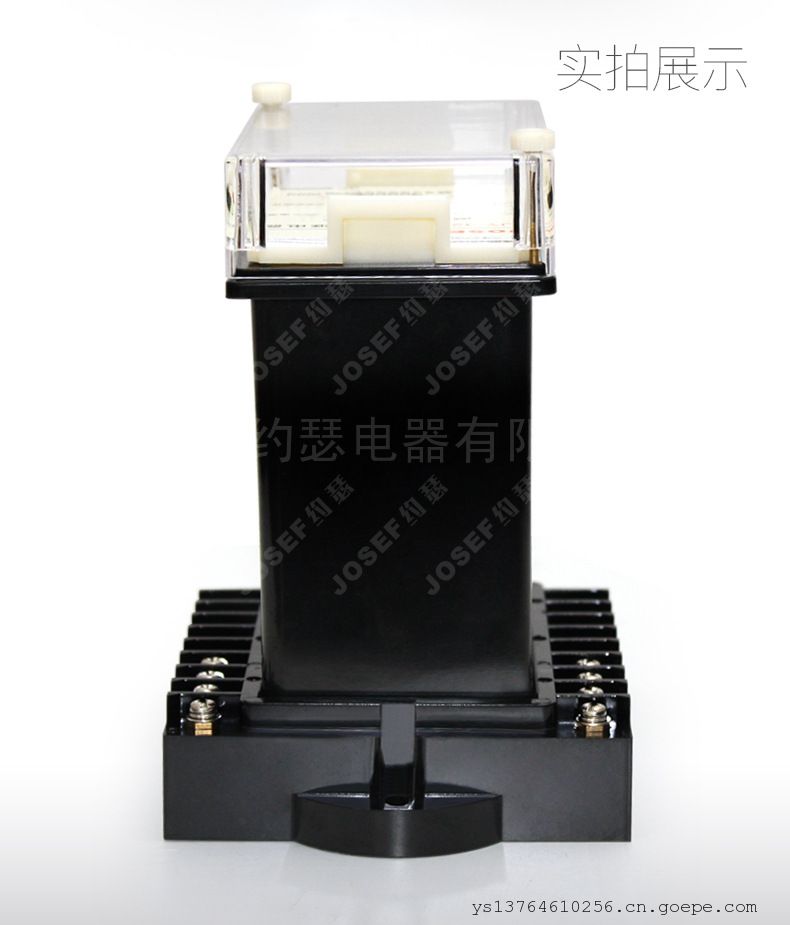

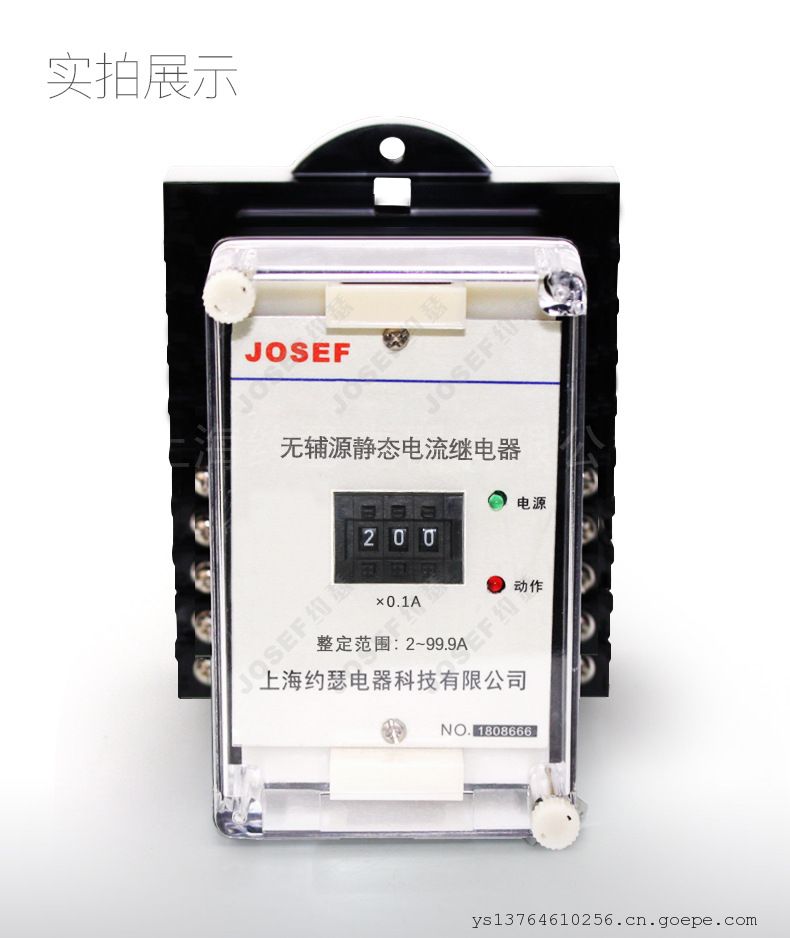

JOSEF约瑟JL-8B/322DK（XJL-32/DK）电流继电器 整定范围：1-6A 板前接线

系列型号

JL-8B/311DK不带辅助电源电流继电器；
JL-8B/312DK不带辅助电源电流继电器；
JL-8B/313DK不带辅助电源电流继电器；
JL-8B/314DK不带辅助电源电流继电器；
JL-8B/321DK不带辅助电源电流继电器；
JL-8B/322DK不带辅助电源电流继电器；
JL-8B/323DK不带辅助电源电流继电器；
JL-8B/324DK不带辅助电源电流继电器；
JL-8B/331DK不带辅助电源电流继电器；
JL-8B/332DK不带辅助电源电流继电器；
JL-8B/333DK不带辅助电源电流继电器；
JL-8B/334DK不带辅助电源电流继电器；
JL-8B/341DK不带辅助电源电流继电器；
JL-8B/342DK不带辅助电源电流继电器；
JL-8B/343DK不带辅助电源电流继电器；
JL-8B/344DK不带辅助电源电流继电器；

1 用途

JL-8系列DK型不带辅助电源电流继电器(以下简称电流继电器)作为继电保护元件，主要用于发电机、

变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

2特点

木系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点。

三、主要技术参数

3.1 整定范围 0.5A~3A，级差为0.01A 1A~6A，级差为0.01A

5A~30A，级差为0.1A 30A~60A，级差为0.1A

3.2动作时间1.2倍整定电流，动作时间不大于25mS。

2倍整定电流，动作时间不大于20mS。

3.3 返回系数 过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。

3.4 整定误差 小于2%

3.5功耗继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

3.6触点容量在电压不人于250V时，触点连续接通电流为5A;

在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W;

在电压不大于250V时，功率因数C0S中为0.4的交流电路中，可分断200VA。

3.7触点寿命电寿命:105次，机械寿命:106次。

3.8绝缘电阻继电器各带电端了连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300M2。

3.9介质强度继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

3.10抗干扰能力符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。

五、外形尺寸图
