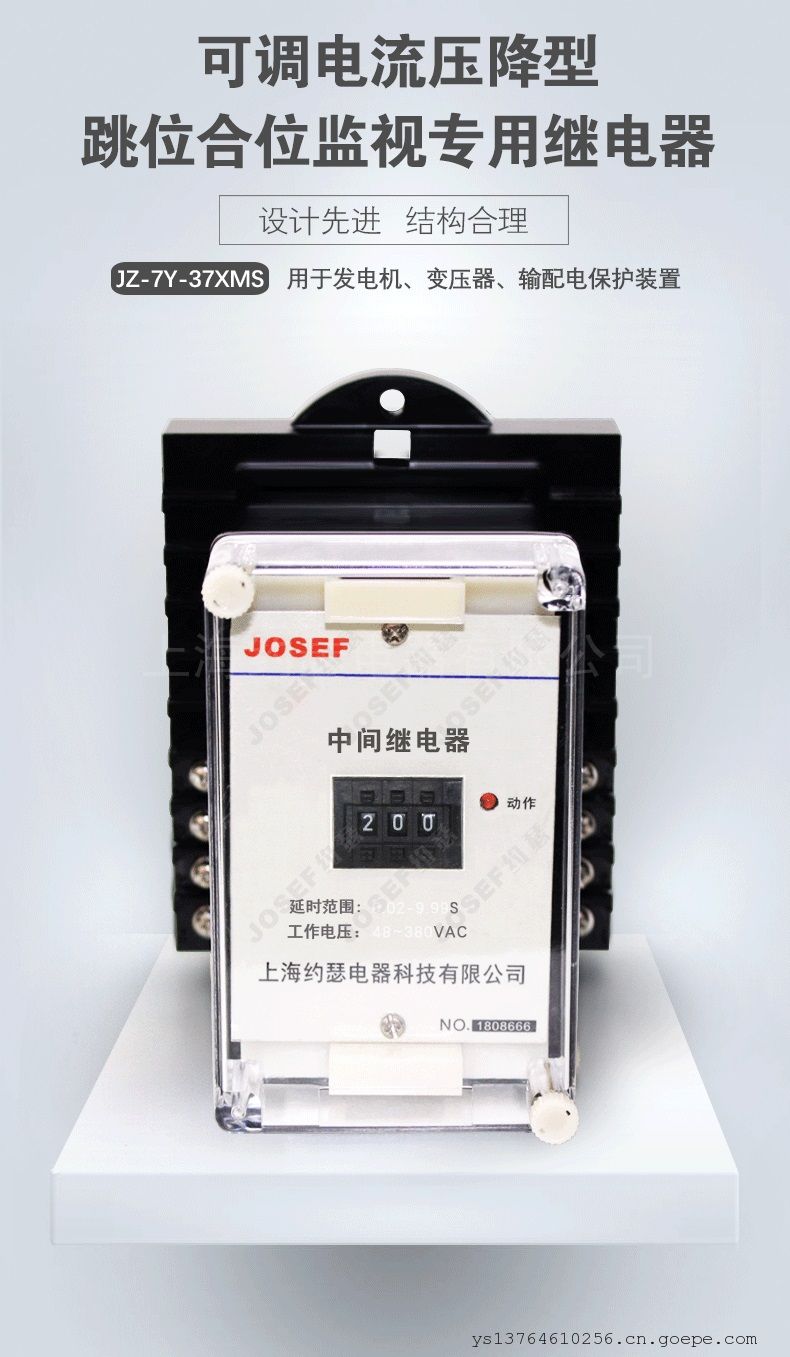

JOSEF约瑟JZ-7Y-37XMS跳合闸监视继电器 DC110V,板前接线

系列型号：
JZ-7Y-201XMS跳位合位监视继电器；
JZ-7J-201XMS跳位合位监视继电器；
JZ-7Y-203XMS跳位合位监视继电器；
JZ-7J-203XMS跳位合位监视继电器；
JZ-7Y-204XMS跳位合位监视继电器；
JZ-7J-204XMS跳位合位监视继电器；
JZ-7Y-35XMS跳位合位监视继电器；
JZ-7J-35XMS跳位合位监视继电器；
JZ-7Y-37XMS跳位合位监视继电器；
JZ-7J-37XMS跳位合位监视继电器；
JZ-7Y-38XMS跳位合位监视继电器；
JZ-7J-38XMS跳位合位监视继电器；

1用途
用于开关合位监视、跳位监视、电源监视、断路器监视。本产品工作电流很小，能监视所有开关、断路器（除M-PacT开关）。工作电压通用性强，具有监视电流可调，串联抗干扰电压可调整功能。
2 型号及规格
JZS-7XMS型号说明

3主要性能
3.1采用高性能密封进口光控继电器，防潮、防尘、不断线、可靠性高。
3.2动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回(可控性IOO%)。
3.3继电器动作后有灯光指示、有电源指示。
3.4继电器的电气寿命和机械寿命长。
3.5绝缘耐压水平高。触点接触电阻小。
3.6抗干扰特性好，串联抗干扰电压可调整，可适用于强干扰或电源电压质量很差的场所。
3.7工作电流极小，可在3-9mA间调整，工作电压范围较宽，可在35V-300V之间工作。
4技术条件
4.1环境基准条件    4.2正常使用条件
  环境温度：20℃±2℃    环境温度：-25℃-+40℃
  相对湿度：45%～75%    环境相对湿度：不大于90%
  大气压力：80Kpa-106Kpa    大气压力：80Kpa-IIOKpa
  存储和运输过程中的极限温度：-25℃-+75℃
  使用地点的海拔高度：不高于2500米
  使用环境的周围介质无危险品：不含有腐蚀性气体：所含导电尘埃的浓度不应使绝缘水平降到允许值以下。
4.3继电器额定值工作电流，3mA-9mA可调，级差ImA。
  工作电压范围：35V-300VDC，串联抗干扰电压可调整，调整范围0-90v，级差1OV。
4.4触点容量  250VDC，0.1A
  触点禁止打绝缘耐压，仅限使用于信号回路。
4.5保持值    35V-300V
4.6功  耗  低工作电流：220VDC下不大于0.9W
4.7绝缘电阻  用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于IOM*。
4.8绝缘耐压  各引出端子对外壳锁紧螺钉能承受工频2000V。
4.9电寿命XMS型：DCIIOV，0.1A，10000次以上。
4. 10机械寿命  触点无负荷300万次以上
5  内部接线图（俯视图）
接线图

6  JZ-7Y-37XMS;JZ-7Y-204XMS继电器外形尺寸和开了尺寸见附录图
JZ-7□-2、JZS-7/2   CJ-1外壳   见附录1.图3
JZ-7□-3、JZS-7/3   JK-1外壳   见附录1.图2

7  订货须知
 订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
