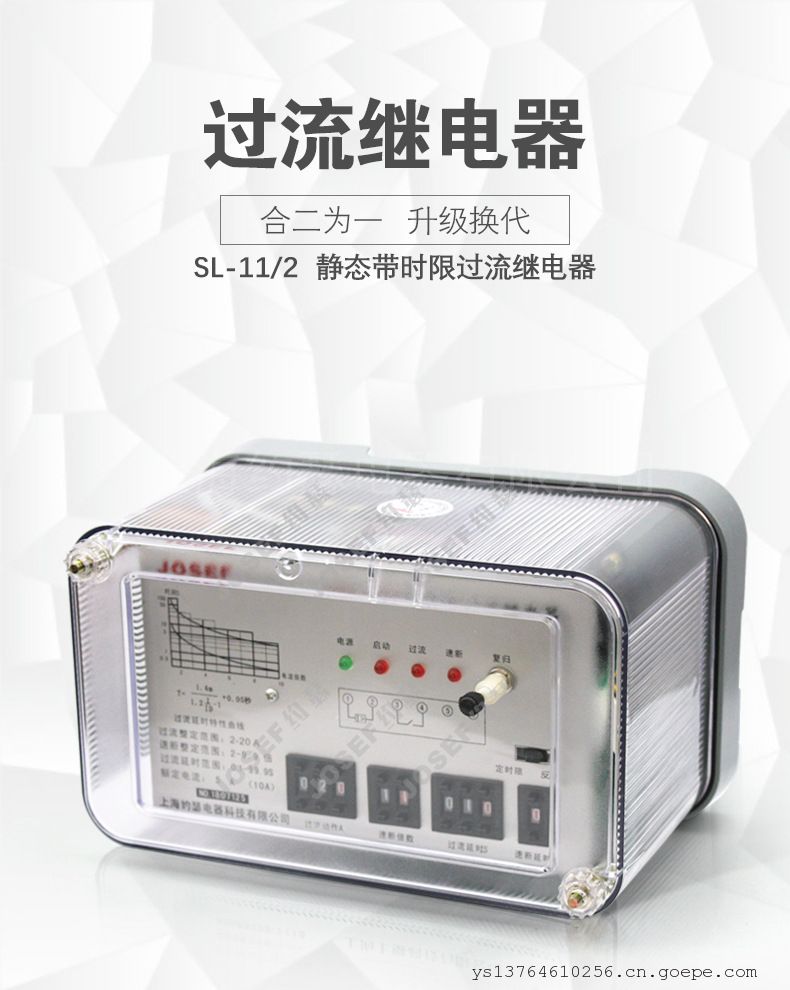

JOSEF约瑟SL-11/2电流继电器

系列型号

SL-14/12过流继电器；SL-14/4过流继电器；

SL-14/2过流继电器；SL-13/12过流继电器；

SL-13/4过流继电器；SL-13/2过流继电器；

SL-12/12过流继电器；SL-12/4过流继电器；

一、用途

1  用途

SL-10系列两相过流继电器应用在电力系统，作为电动机、变压器及输电线路的过负荷和短路保护。

2  结构与工作原理

SL-10系列两相过流继电器采用JK-32K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。端子接线图见图1。外附电阻安装尺寸见图2。

二、继电器型号分类及含义

三、主要技术指标

额定值：5 0 H Z交流5 A，波形畸变不超过2 %。

过流整定范围：2 - 1 0 A，级差为0 . 1 A。电流整定误差不大于±3 %。

速断倍数整定范围：2 - 9 . 9倍,级差为0 . 1倍。电流速断整定误差不大于±4 %。

速动动作时间：继电器任一整定值上在1 . 2倍速动电流时动作时间不大于5 0 m s。

返回系数 ： 不小于0 . 8 5。

功率消耗 ： 在额定电流时功率消耗不大于8 V A。

触点接通容量 ：在直流电压不超过2 5 0 V时，该产品触点能连续接通电流为1 0 A。

触点断开容量 ：在电压不超过2 5 0 V的感性负荷中，该产品触点能分断容量为5 0 W。

介质强度 ： 在标准试验条件下，各导电部分连在一起对外露非带电金属部分及外壳之间应能承受交流有效值2 0 0 0 V / 5 0 H Z的试验电压，历时1 m i n无绝缘击穿或闪络现象。

1绝缘电阻： 在标准试验条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为5100V的测试仪测其绝缘阻值应不小于20MΩ。

四、工作原理

该产品为集成电路带时限过流继电器，原理方框图如图2所示。可将A、C两相过流信号同时输入，两相电流具有相同的整定条件，该继电器具有自动选择两相中故障较严重的一相作为保护对象并把信号进行运算处理，来决定继电继输出动作情况。继电器动作后，有动作指示并记忆故障是A相还是C相特性，便于值班人员进行分析。

五、整定方法及注意事项

继电器面板上共设有四组拨码开关，面板从左到右依次为过流动作值、电流速断倍数、过流延时秒数、和速断延时秒数。例如：

过流动作值整定为“5”A 电流速断倍数整定值为“6”倍、 过流延时秒数整定值为“1 0 0”、速断延时秒数整定值为“0”。则速

断电流为3 0 A。例如：实际输入电流为3 5 A（大于速断电流值）则马上动作出口跳闸。例如：实际输入电流为2 0 A（小于速断电

流值）经查表得在4倍电流下延时了3 . 7 3秒后继电器动作出口发信或跳闸。

注：继电器动作指示灯具有记忆性，在继电器动作返回后,继电器动作指示灯需要手动复归。

六、内部接线正视图

七、典型的应用接线图

外形尺寸和开孔尺寸见附图

订货需知：

8.1继电器名称、型号。

8.2辅助直流电压额定值和额定电流(如有特殊要求请另外提出)。

8.3触点形式如为特殊要求请另外写明。

8.4订货数量。

8.5JGL继电器配套: 继电器底座和若干插套(须独立定货)。
