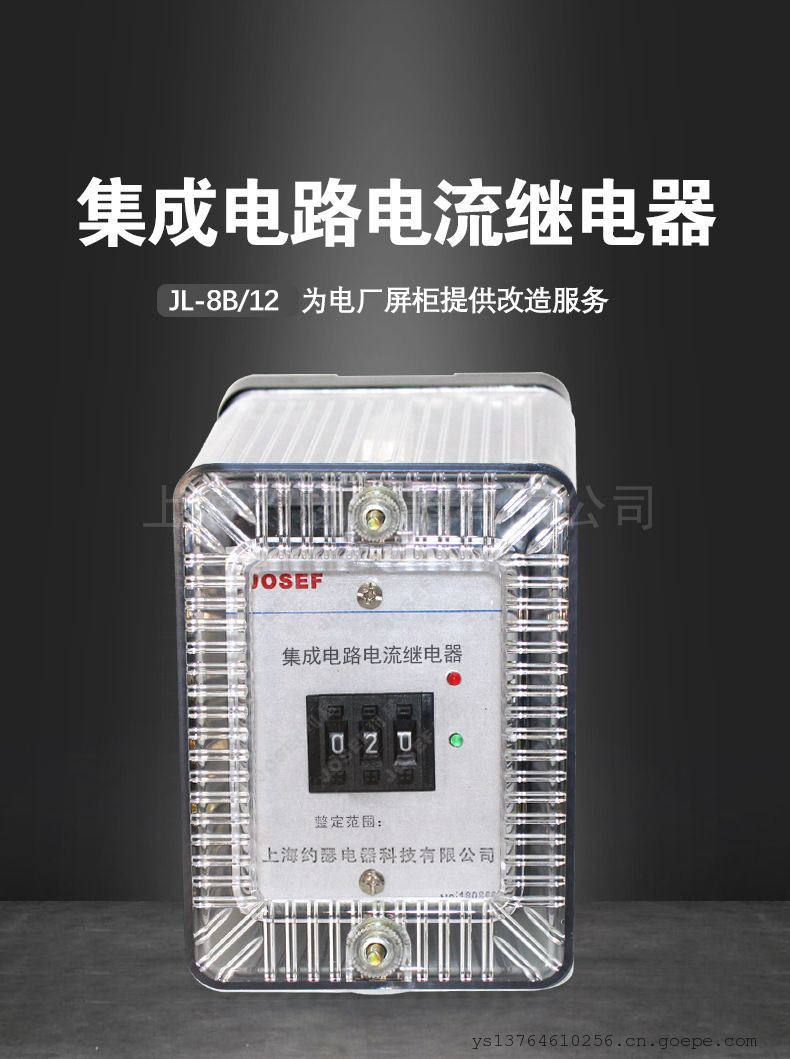

JOSEF约瑟JL-8B/12电流继电器 DC220V 0.1-99.9AAC

系列型号

JL-8A/11集成电路电流继电器;JL-8B/11集成电路电流继电器;

JL-8A/12集成电路电流继电器;JL-8B/12集成电路电流继电器;

JL-8A/13集成电路电流继电器;JL-8B/13集成电路电流继电器;

JL-8A/21集成电路电流继电器;JL-8B/21集成电路电流继电器;

JL-8A/22集成电路电流继电器;JL-8B/22集成电路电流继电器;

JL-8A/23集成电路电流继电器;JL-8B/23集成电路电流继电器;

JL-8A/31集成电路电流继电器;JL-8B/31集成电路电流继电器;
JL-8A/32集成电路电流继电器;JL-8B/32集成电路电流继电器;
JL-8A/33集成电路电流继电器;JL-8B/33集成电路电流继电器;
JL-8A/34集成电路电流继电器;JL-8B/34集成电路电流继电器;

1 用途

JL-8系列集成电路电流继电器（以下简称电流继电器）作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

2 特点

本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点。

3, 继电器型号命名

4 正常工作条件

4.1 环境温度：-10℃～+50℃

4.2 相对湿度：≤90%

4.3 大气压力：80Kpa～110Kpa

4.4 安装位置：任意

4.5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

5 主要技术指标

5.1 整定范围 0.03A-0.999A，级差0.001A 0.30A-9.99A，级差0.01A 1.0A-30.0A，级差0.1A

10A-60A，级差1A 其它值可按用户要求定制

5.2 动作时间 1.2倍整定电流，动作时间不大于25mS

2倍整定电流，动作时间不大于20mS

5.3 返回系数 过电流继电器：0.9～0.97；欠电流继电器：1.05～1.15。

5.4 整定误差 小于2%。

5.5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

5.6 触点容量 在电压不大于250V时，触点连续接通电流为5A；

在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W；

在电压不大于250V时，功率因数COSφ为0.4的交流电路中，可分断200VA。

5.7 触点寿命 电寿命：10次，机械寿命：10次。

5.8 绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300MΩ。

5.9 介质强度 继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

5.10 抗力 符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。

6  集成电路电流继电器引脚排列（以下为俯视图）

7   集成电路电流继电器外形尺寸和开孔尺寸见附图

8 订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

电流继电器是电力系统继电保护中元件。 [1]  电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。 [2] 电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。 [3]

结构类型

电流继电器

电流继电器分为：电磁式电流继电器，静态电流继电器。

安装方式

电流继电器分为：导轨电流继电器，固定式电流继电器。

电流动作

电流继电器分为 ：过电流继电器，欠电流继电器。

时性曲线

电流继电器分为：定时限电流继电器，反时限电流继电器。

使用方面

电流继电器分为：小型控制类继电器，二次回路保护继电器。

选用原则

①控制电路的电源电压，能提供的大电流；　②被控制电路中的电压和电流；　③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。

使用条件

可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。考虑尺寸是否合适。

注意器具的容积

若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

电力保护、二次回路电流继电器选型条件

有辅源电流继电器需要提供的条件：触点形式（常开点、常闭点和转换点的组数）、辅助电压等级，电流整定范围，以及安装方式（柜内安装，面板开孔式，导轨式）。

无辅源电流继电器需要提供的条件：触点形式（常开点、常闭点和转换点的组数）、电流整定范围，以及安装方式（柜内安装，面板开孔式，导轨式） 。
