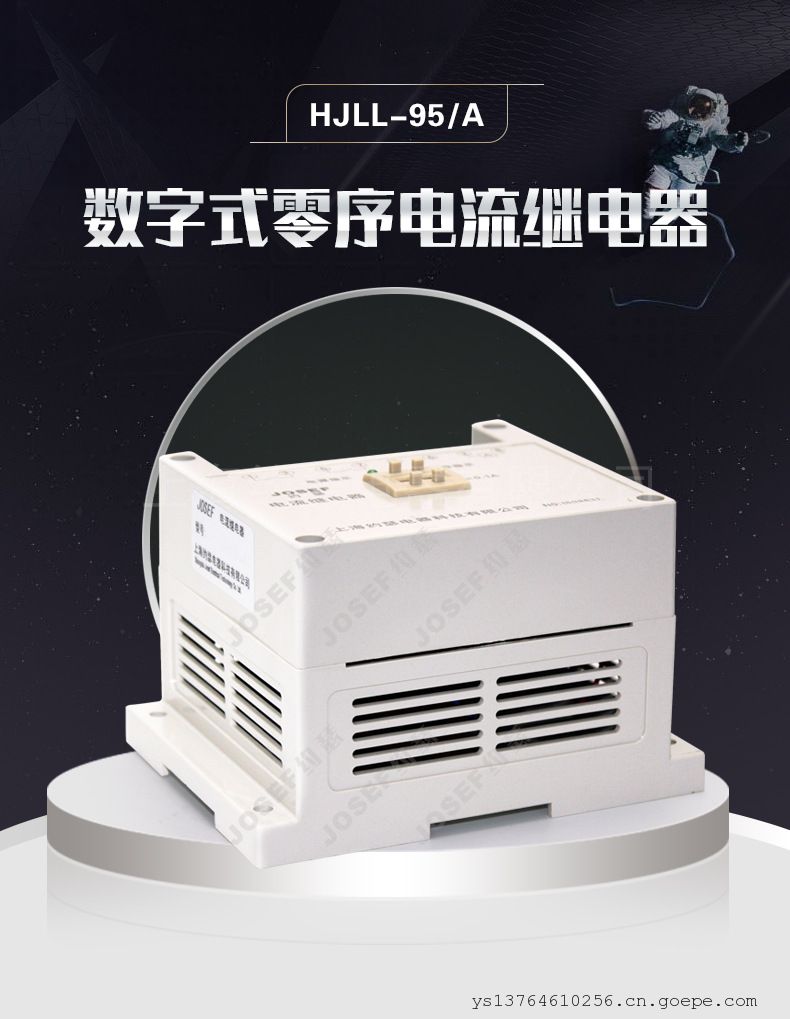

JOSEF约瑟HJLL-95/A零序电流继电器 输入5A

系列型号

HJLL-E3/A数字式零序电流继电器；HJLL-E3/B数字式零序电流继电器；

HJLL-E6/A数字式零序电流继电器；HJLL-E6/B数字式零序电流继电器；

HJLL-94/A数字式零序电流继电器；HJLL-94/B数字式零序电流继电器；

HJLL-95/A数字式零序电流继电器；HJLL-95/B数字式零序电流继电器；

HJLL-96/A数字式零序电流继电器；HJLL-96/B数字式零序电流继电器；

HJLL-97/A数字式零序电流继电器；HJLL-97/B数字式零序电流继电器；

HJLL-98/A数字式零序电流继电器；HJLL-98/B数字式零序电流继电器；

HJLL-99/A数字式零序电流继电器；HJLL-99/B数字式零序电流继电器；

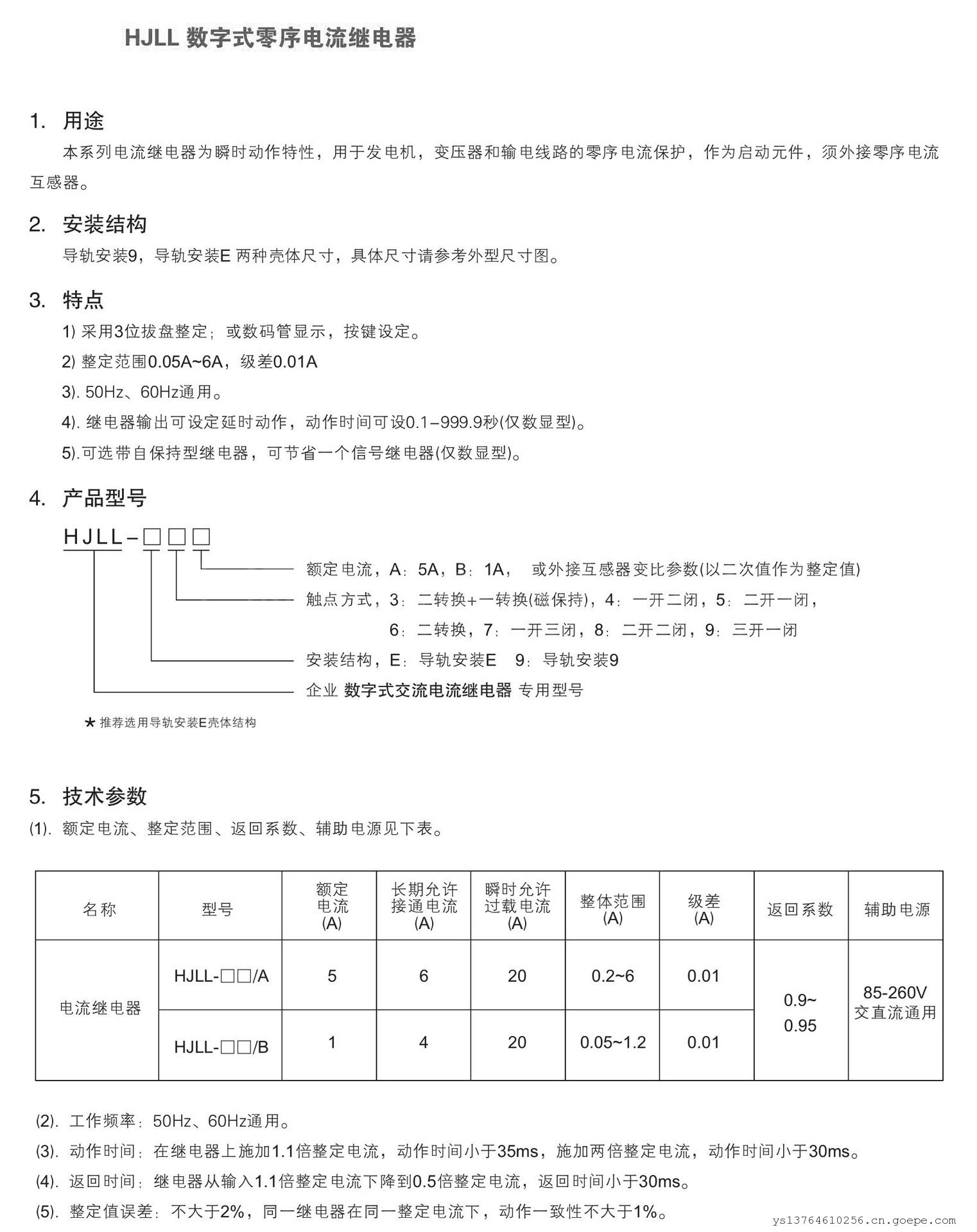

1．用途
为瞬时动作特性，用于发电机，变压器和输电线路的零序电流保护，作为启动元件，须外接零序电流互感器。

2．安装结构

3．特点

1) 采用3位拔盘整定

2) 整定范围0.05A~6A，级差0.01A

3). 50Hz、60Hz通用。

5．技术参数

(1).  额定电流、整定范围、返回系数、辅助电源见下表。

(2).工作频率：50Hz、60Hz通用。

(3).动作时间：在继电器上施加1.1倍整定电流，动作时间小于35ms，施加两倍整定电流，动作时间小于30ms。

(4).返回时间：继电器从输入1.1倍整定电流下降到0.5倍整定电流，返回时间小于30ms。

(5). 定值误差：不大于2%，同一继电器在同一整定电流下，动作*性不大于1%。

(6).功耗：小于5W：辅助电源：85~265V，交直流通用。

(7).触点容量：可长期接通5A，可断开250VDC，τ=5ms  50W直流有感负载；可断开250VAC，COSΦ=0.4，250VA交流负载。

(8).  绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。

(9).  介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz的试验电压历时1分钟，不击穿，无闪络现象。

6．使用条件

(1).环境温度：-10℃~50℃；

(2).无导电气体，无腐蚀性气体，无较强振动；

(3).工作位置：任意；

(4).周围磁场强度：小于0.5mT；

(5).不得有雨水和雪，有防雾、防尘、防风沙设施

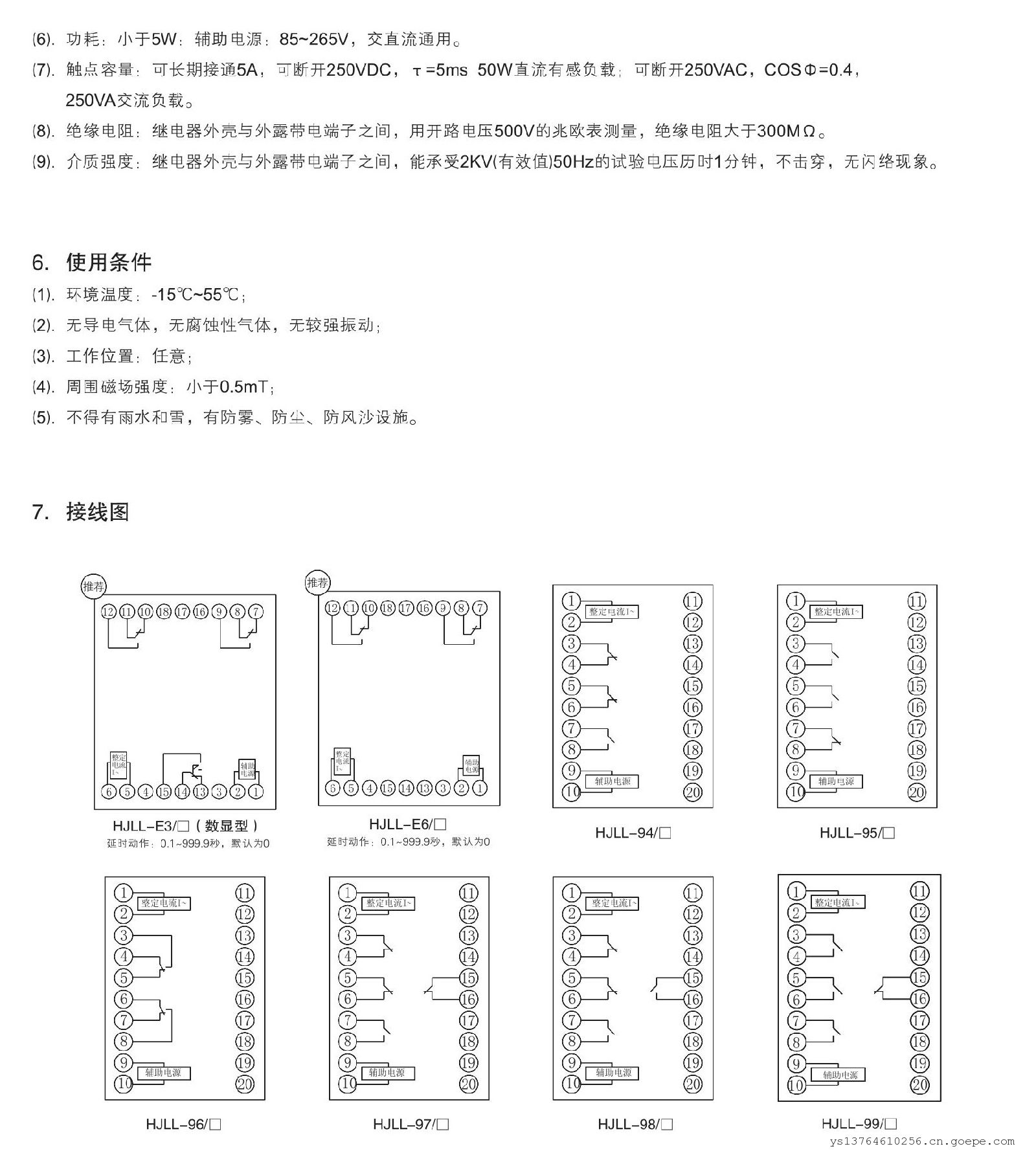

接线图集外形尺寸图
