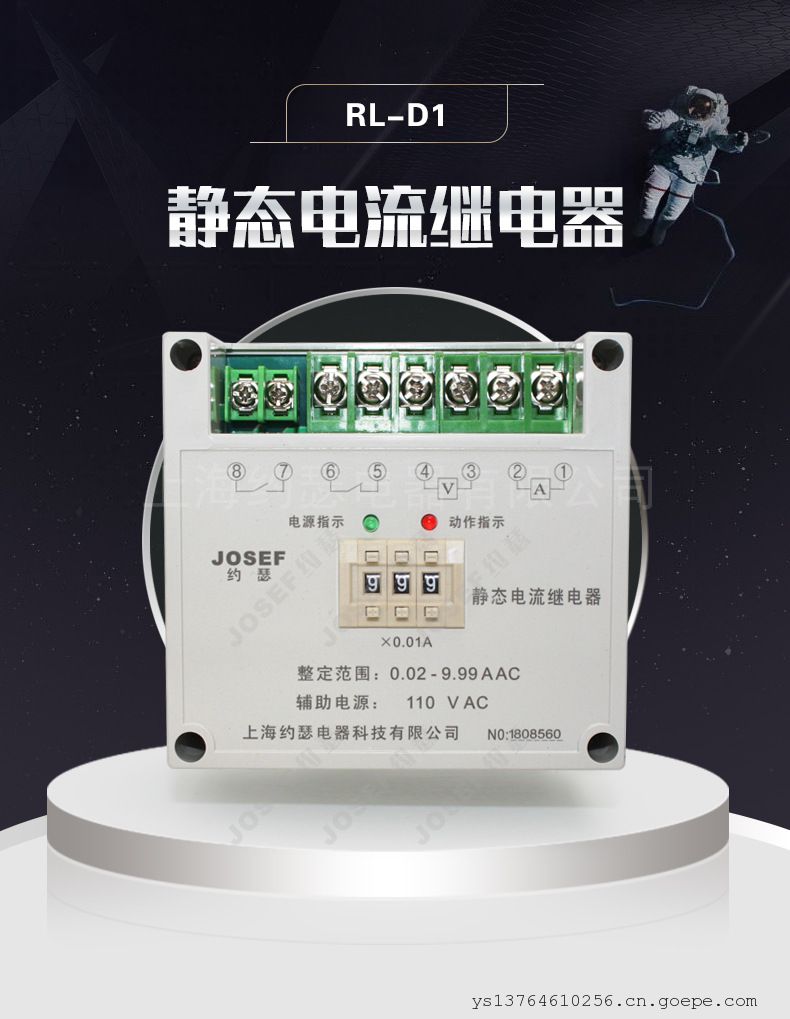

JOSEF约瑟RL-D1电流继电器 整定电流范围：0.1~99.9A 电压85~265VAC/DC

系列型号

RL-D1型电流继电器；

RL-D2型电流继电器；


基本参数

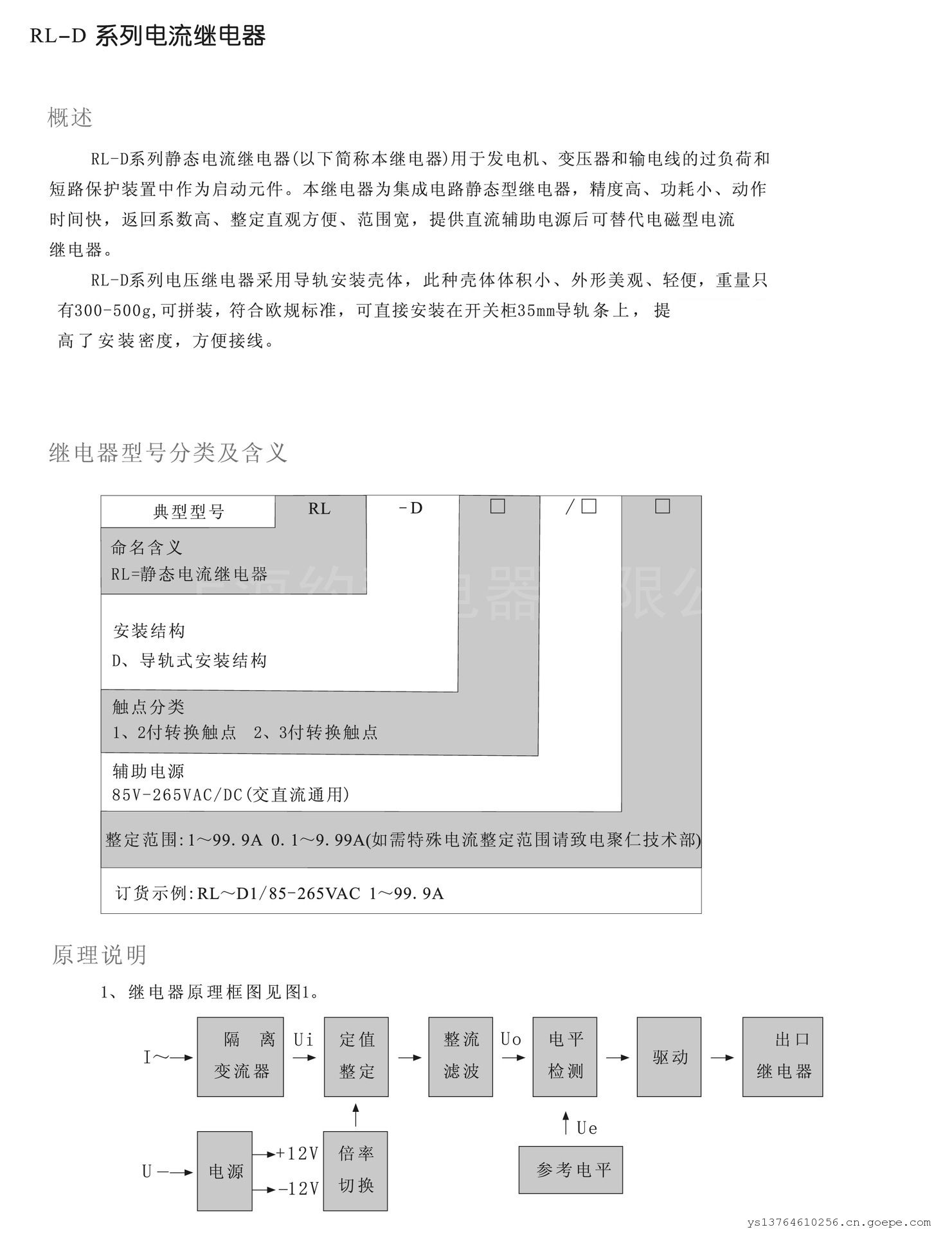

RL-D系列电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路型继电器，精度高、功耗小、动作时间快， 返回系数高、整定直观方便、范围宽，提供直流辅助电源后可替代电磁型电流继继电器。

触点形式2副转换触点、3副转换触点

整定范围0.1~9.99A，极差0.01A；1~99.9A，极差0.1A

辅助电源AC/DC：85~265V

返回系数0.85~0.95

触点容量长期允许接通电流为5A（常规）

安装方式35mm导轨条安装

型号及其含义

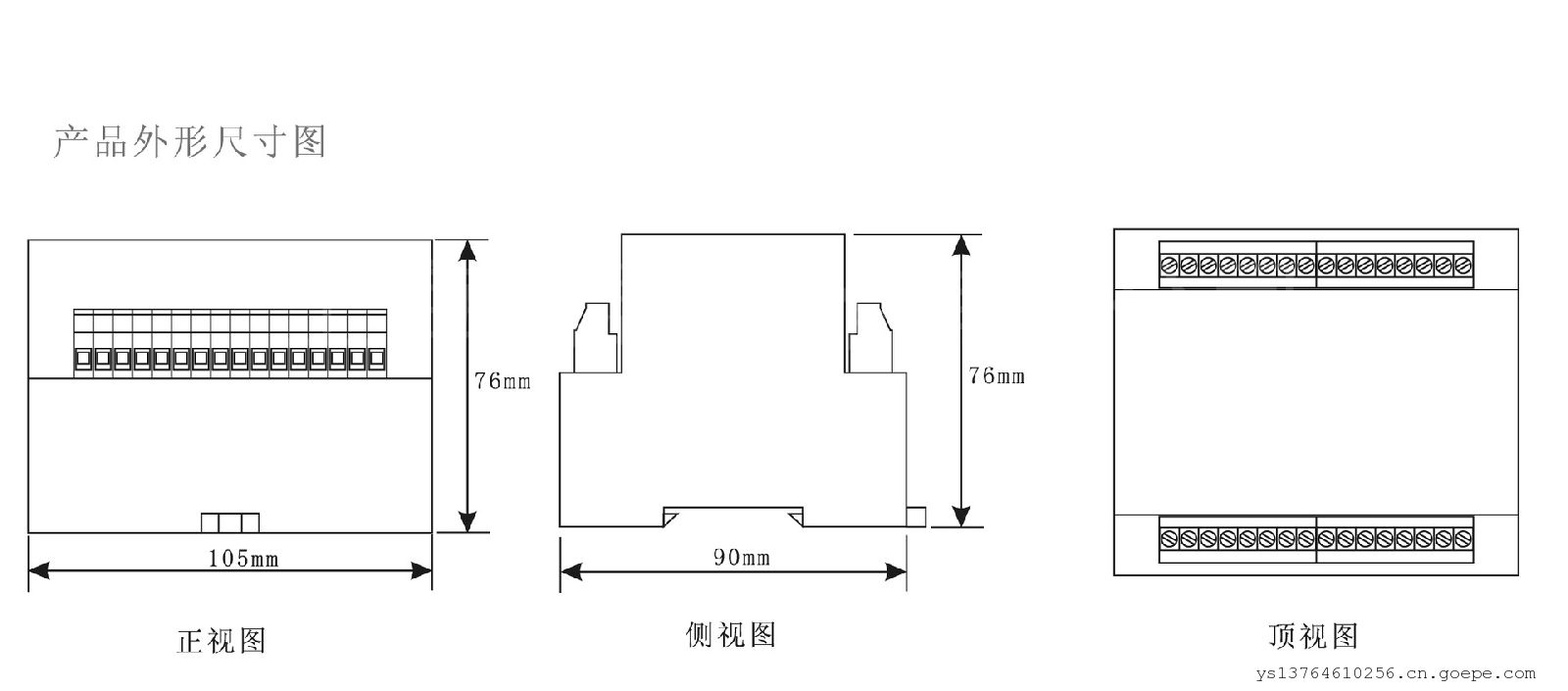

继电器外形尺寸、开孔尺寸及内部接线图

“电流继电器主要是反映电流变化,在电器设备的电气回路中可以起到电流保护和控制的作用。电流继电器是接在主回路当中,当回路中的电流达到电流继电器规定范围外的电流值时这时就会跳开主回路同时发生相关信号。电流继电器通常用于自动控制电器的电路中,进行通过较小的电流去控制较大电流的自动 开关 ,进行转换电路起到安全保护的作用。”

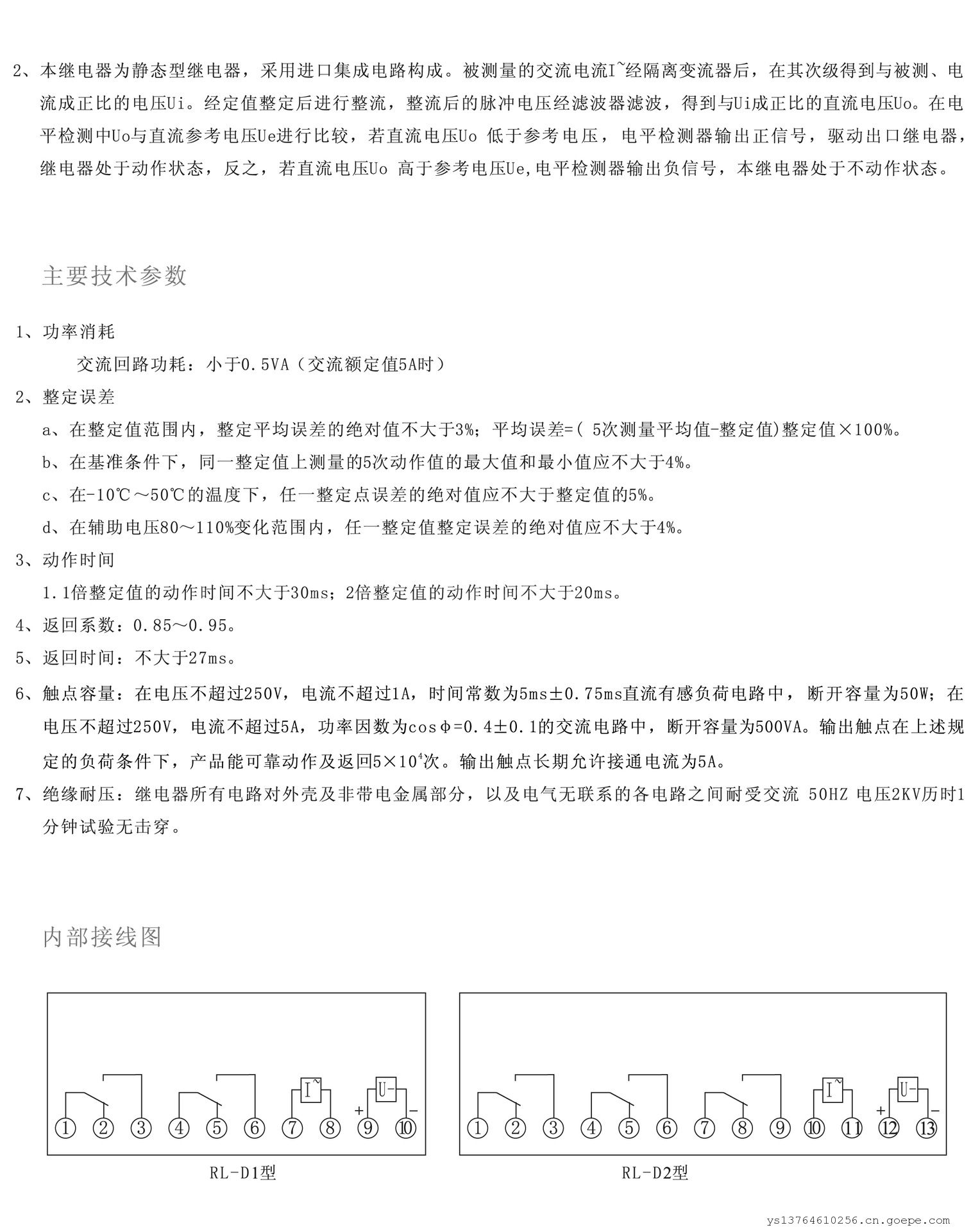

“电流继电器一般采用的是进口集成电路组成的,被测量的交流电流在经过隔离交流器以后,就会得到与被测电流成正比的电压U1。经过定值整定处理后再进行整流,整流以后的电压经过滤波器后,就会得到U1成正比的直流电压U0,然后将直流电压与直流参考电压进行对比,若参考电压高于直流电压,电平检测器就会输出正信号,使继电器处于一种工作的状态。如果参考电压低于直流电压,就会使电平检测器输出负信号,从而导致继电器处于不动作的状态”
