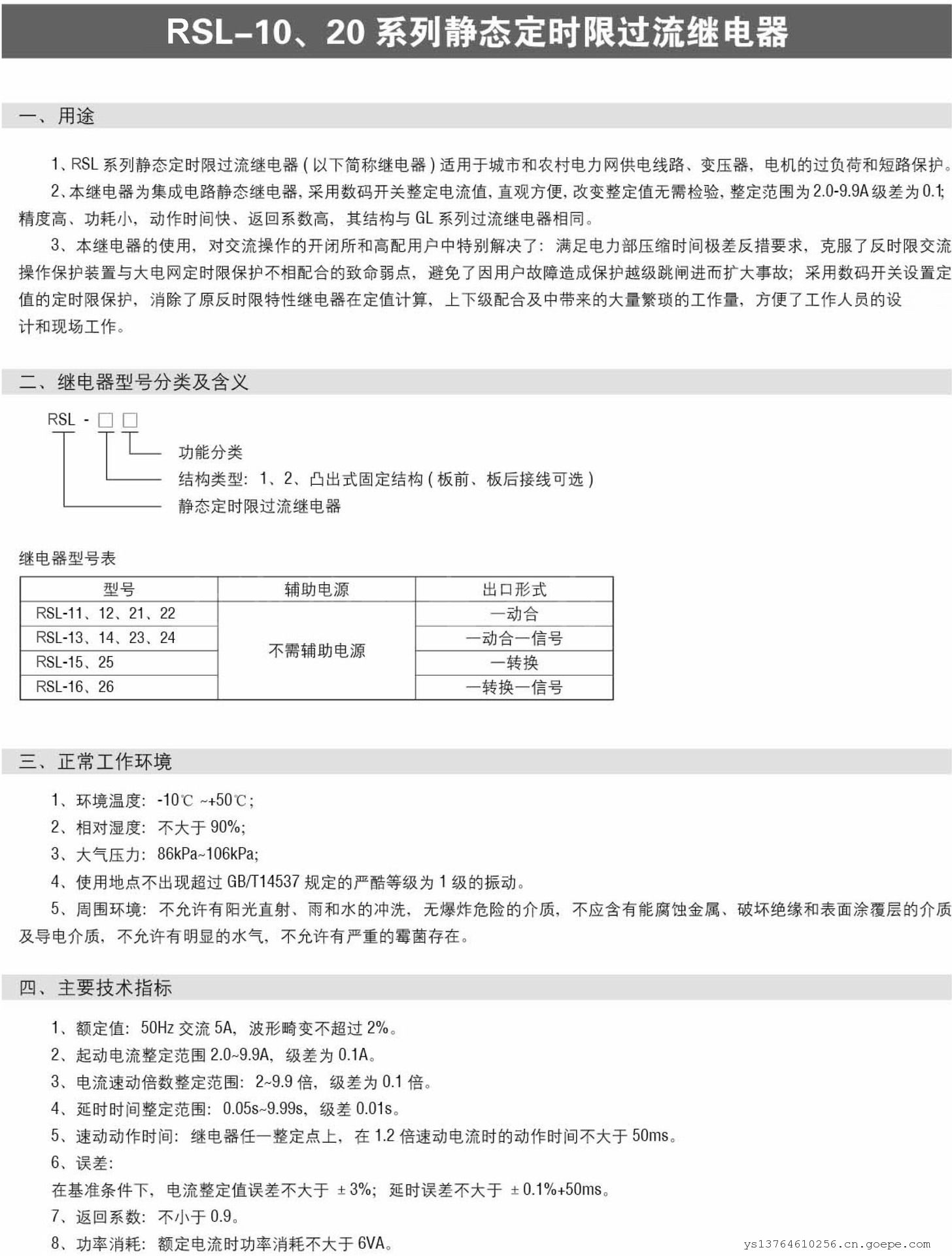

JOSEF约瑟RSL-15静态定时限过流继电器

●RSL-15静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

●本继电器为集成电路静态继电器, 采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-20A级差为0.1A；精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

●本继电器的使用，对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间级差反措要求，克服了反时限交流操作保护装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定值的定时限保护，消除了原反时限特性继电器在定值计算，上下级配合及调试中带来的大量繁琐的工作量，方便了工作人员的设计和现场工作。

●环境温度：－10℃～＋50℃；

●相对湿度：不大于90％；

●大气压力：86kPa～106kPa；

●周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

●额定值：50Hz交流5A，波形畸变不超过2%。

●起动电流整定范围2.0~20A，级差为0.1A。

●电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

●延时时间整定范围：0.05s~9.99s，级差0.01s。

●速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

●返回系数：不小于0.9。

●功率消耗：额定电流时功率消耗不大于6VA。

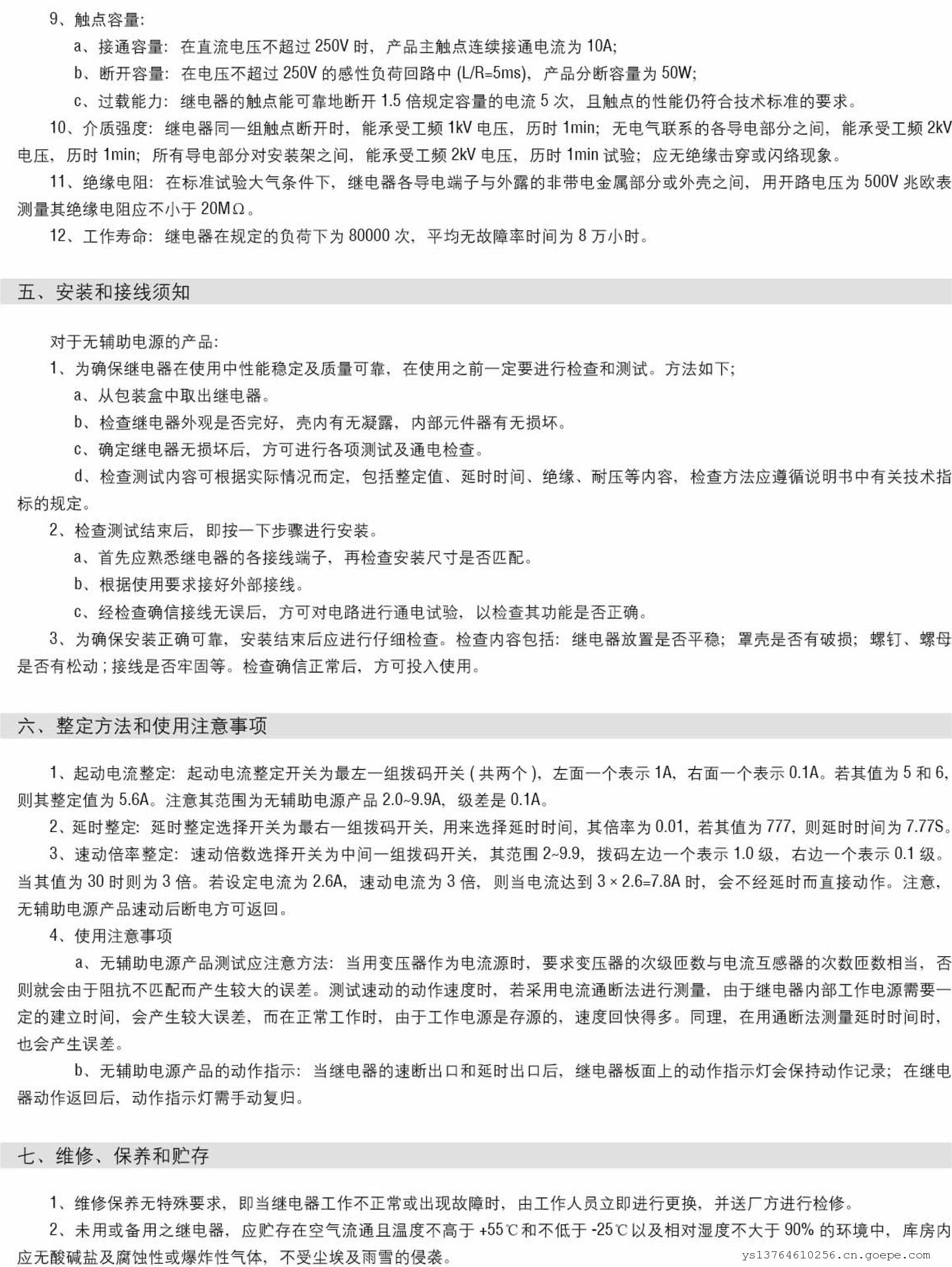

●触点容量：
a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；
b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；
c：过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

●介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min 试验；应无绝缘击穿或闪络现象。

●绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

●工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。
