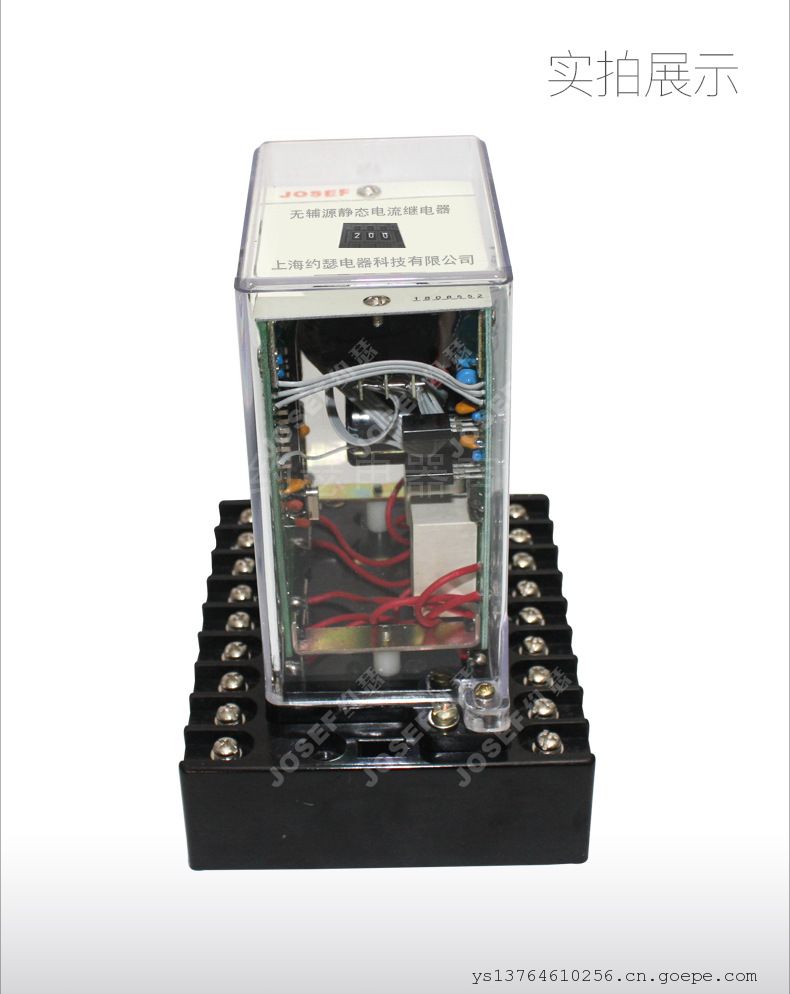

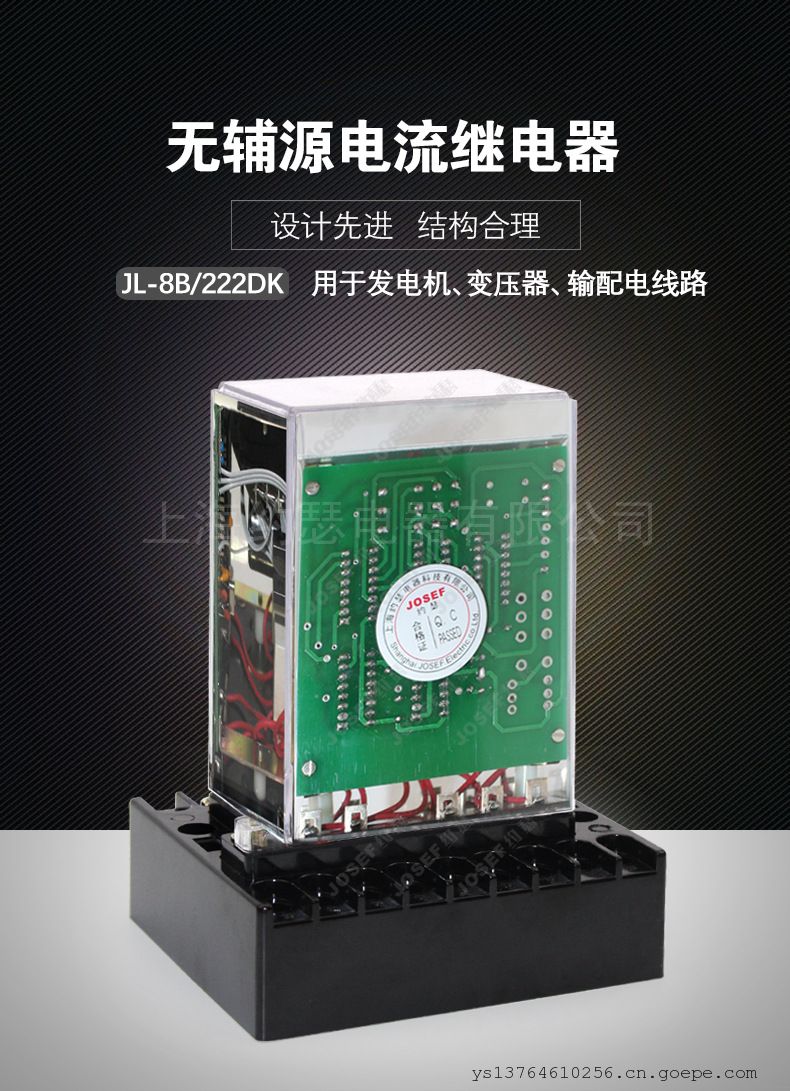

JOSEF约瑟JL-8B/222DK电流继电器

系列型号

JL-8B/222DK不带辅助电源电流继电器；
JL-8B/223DK不带辅助电源电流继电器；
JL-8B/224DK不带辅助电源电流继电器；
JL-8B/231DK不带辅助电源电流继电器；
JL-8B/232DK不带辅助电源电流继电器；
JL-8B/233DK不带辅助电源电流继电器；

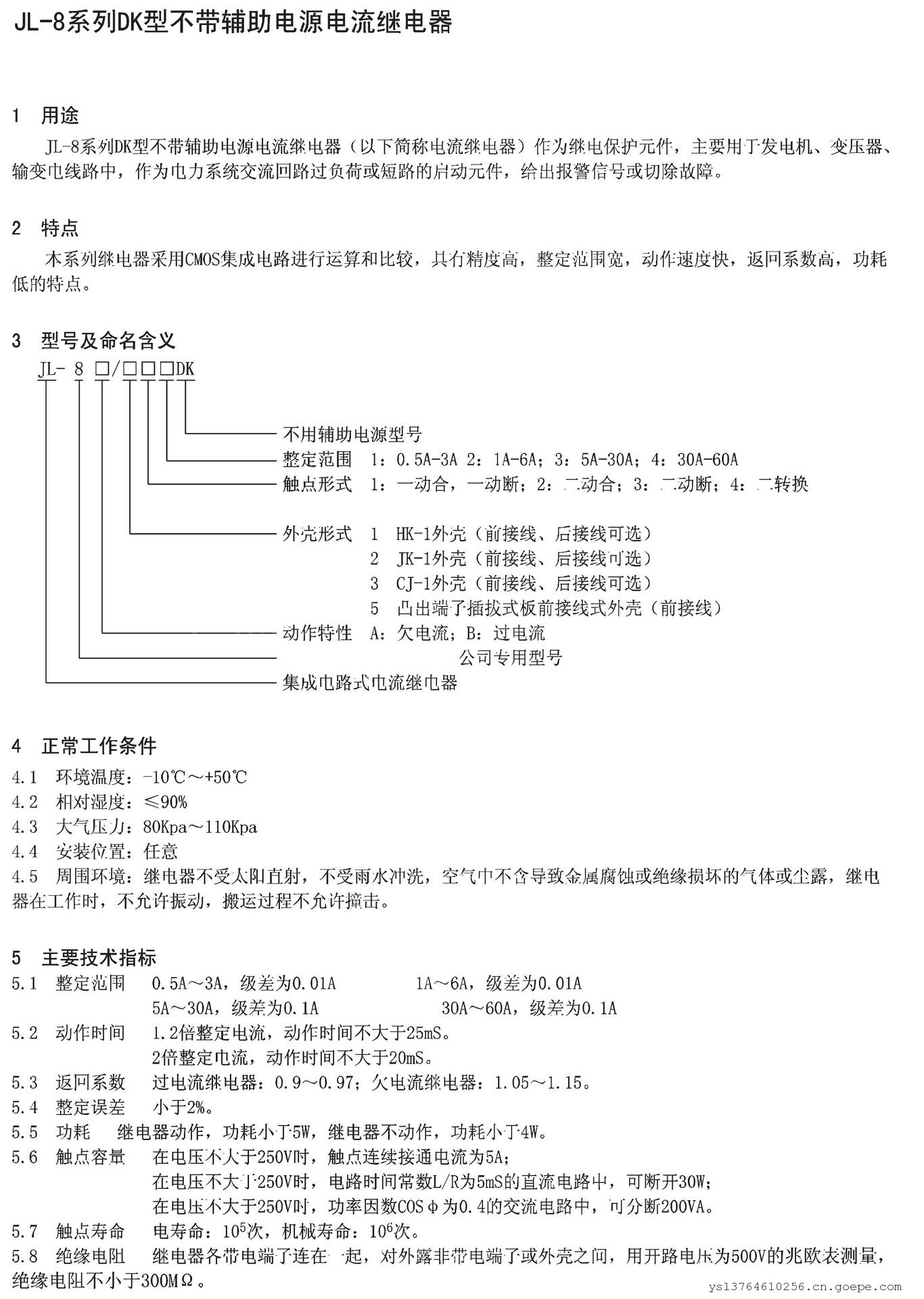

1 用途
作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。
2 特点
本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点。
3 继电器型号命名

4 正常工作条件
4.1 环境温度：-10℃～+50℃
4.2 相对湿度：≤90%
4.3 大气压力：80Kpa～110Kpa
4.4 安装位置：任意
4.5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。
5 主要技术指标

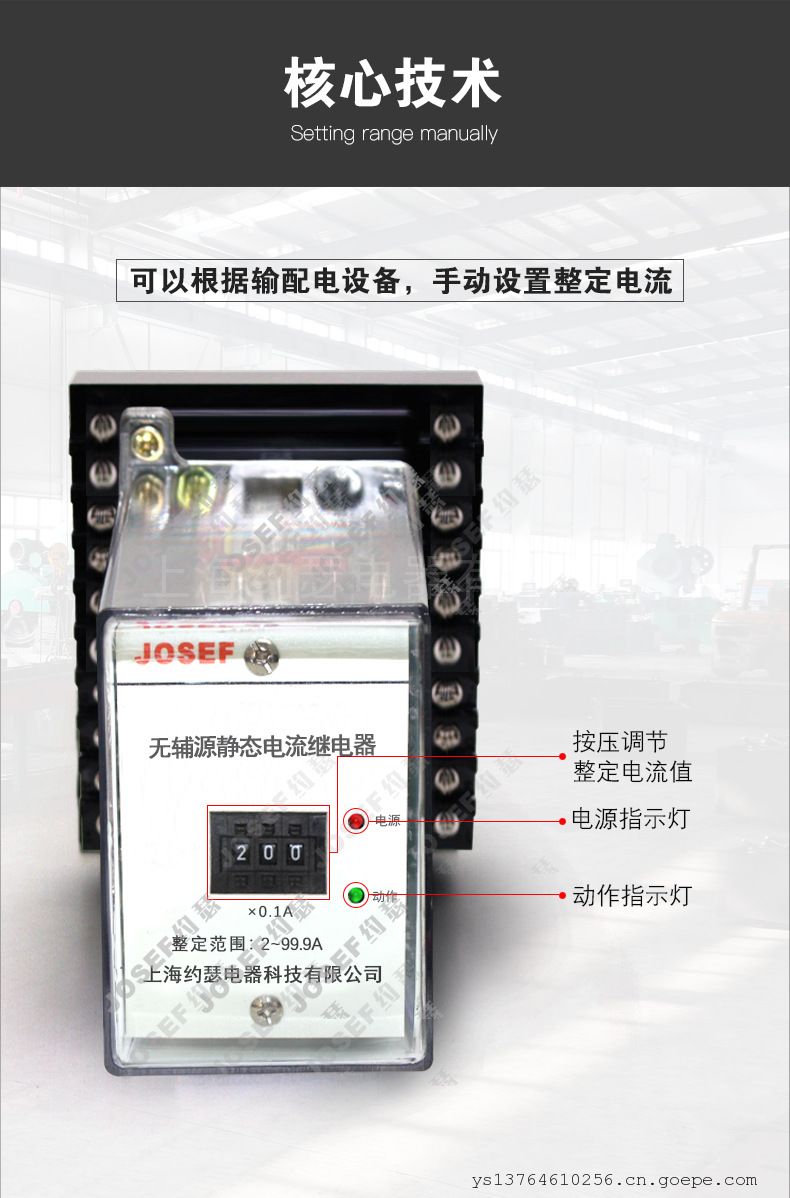

5.1 整定范围 0.03A-0.999A，级差0.001A 0.30A-9.99A，级差0.01A 1.0A-30.0A，级差0.1A
10A-60A，级差1A 其它值可按用户要求定制
5.2 动作时间 1.2倍整定电流，动作时间不大于25mS
2倍整定电流，动作时间不大于20mS
5.3 返回系数 过电流继电器：0.9～0.97；欠电流继电器：1.05～1.15。
5.4 整定误差 小于2%。
5.5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。
5.6 触点容量 在电压不大于250V时，触点连续接通电流为5A；
在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W；
在电压不大于250V时，功率因数COSφ为0.4的交流电路中，可分断200VA。
5.7 触点寿命 电寿命：10次，机械寿命：10次。
5.8 绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300MΩ。
5.9 介质强度 继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。
5.10 抗干扰能力 符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。

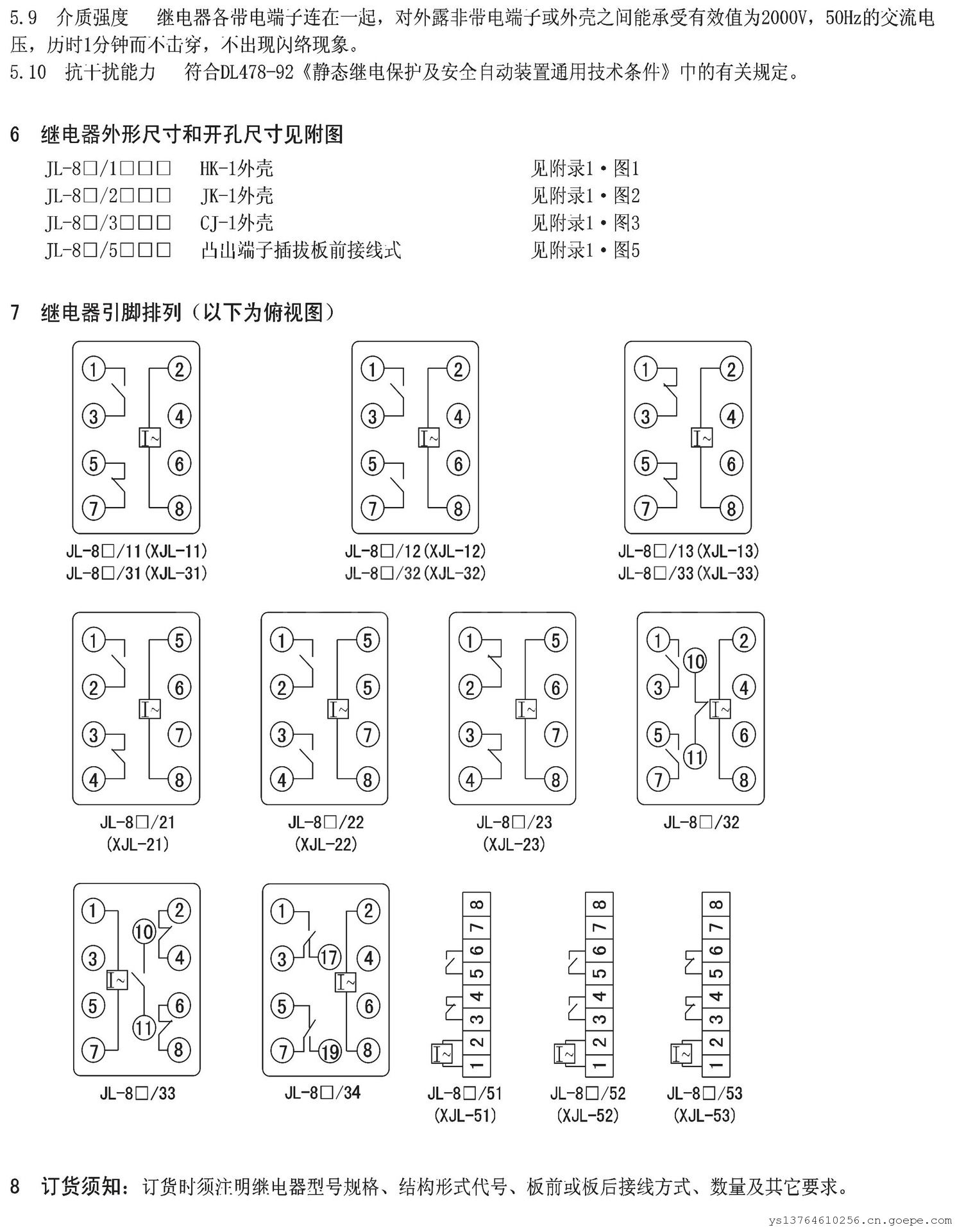

6  引脚排列（以下为俯视图）

7  外形尺寸和开孔尺寸见附图

8 订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
