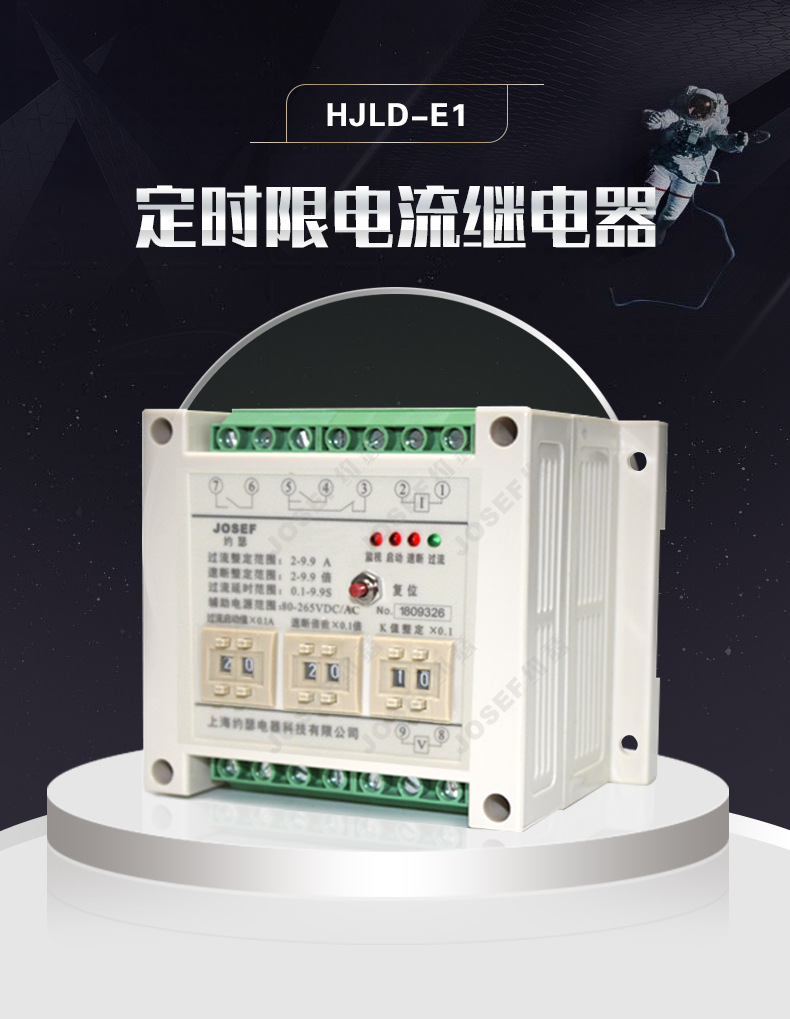

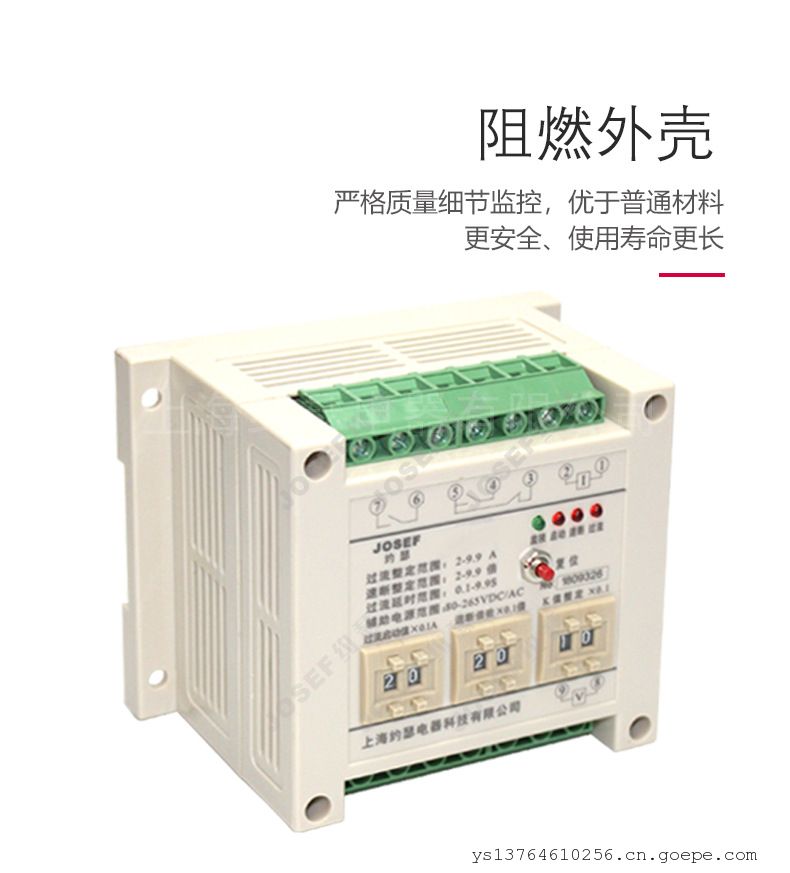

JOSEF约瑟HJLD-E1定时限电流继电器 0.1A~9.9A DC110V

系列型号

HJLD-E1电流继电器

1．特点和用途

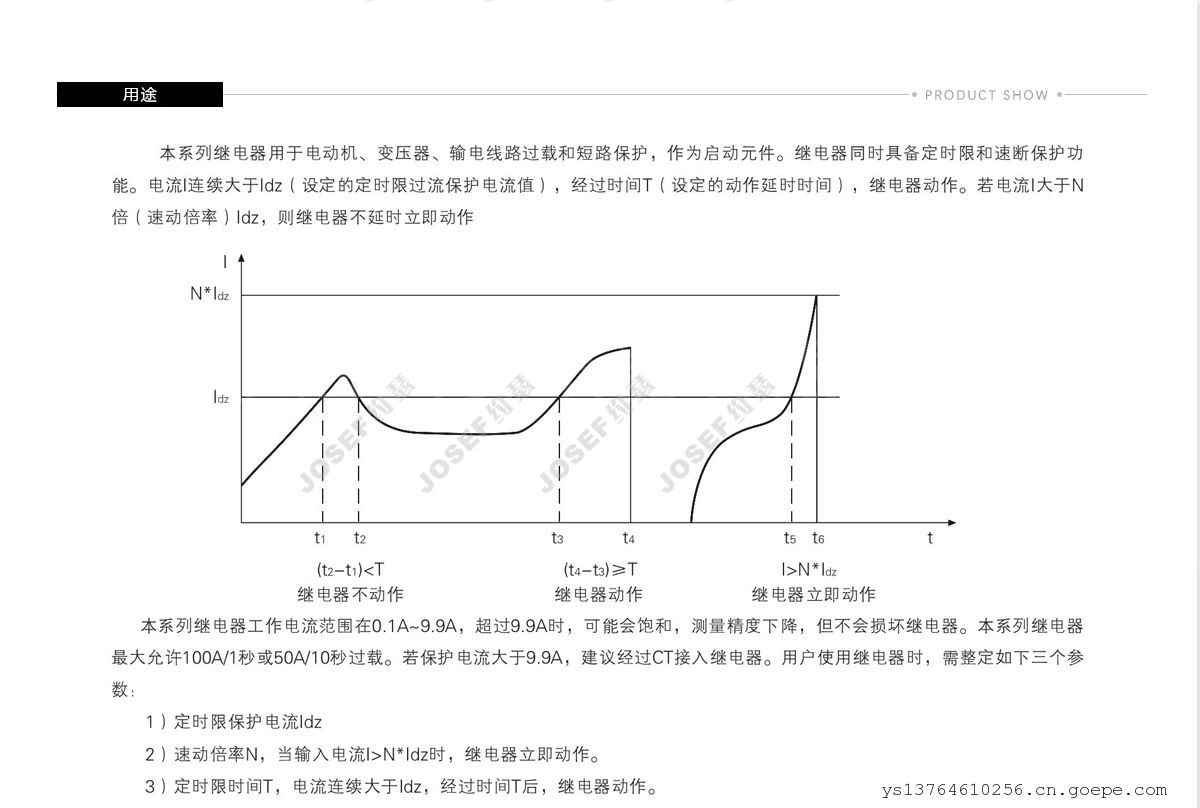

用于电动机、变压器、输电线路过载和短路保护，作为启动元件。继电器同时具备反时限和速断保护功能，动作时限随电流I增大而减小，当电流I大于N倍（速动倍率）Idzf（设定的反时限过流保护起动电流）时，继电器立即动作。

本系列继电器工作电流范围在0.1A~9.9A，超过9.9A时，可能会饱和，测量精度下降，但不会损坏继电器，继电器大允许100A/1秒或50A/10秒过载。若工作电流大于9.9A时，建议经CT接入本继电器。

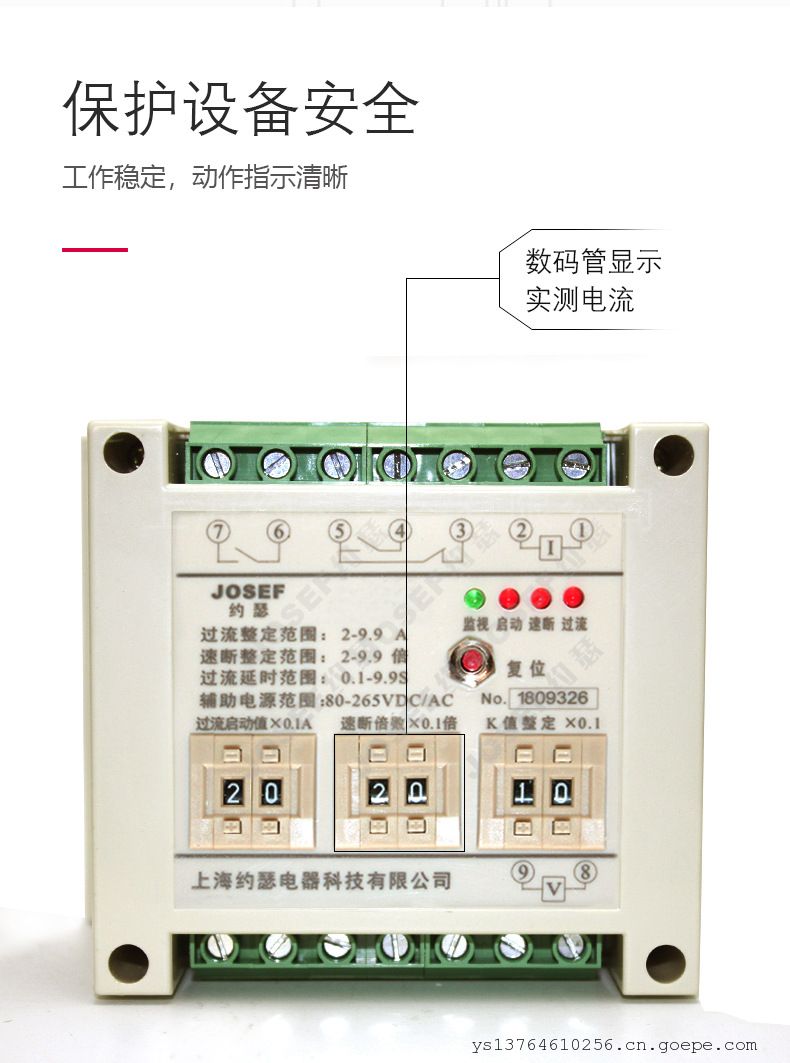

本继电器采用四位数码管显示实测电流，若输入2路或3路电流，则显示大相电流，以大相电流作为保护对象。

继电器延时动作特性为甚反时限曲线：

t为动作延时时间，k为反时限过流保护系数

I为输入的测量电流，Idzf为反时限过流保护的起动电流。

用户使用本继电器须整定三个参数：

1) 反时限过流保护的起动电流Idzf。

2) 速动倍率N，当输入电流大于I>Idzf×N，则继电器立即动作，不再延时。

3) 反时限过流保护系数K，改变K，会使特性曲线上下移动，改变相同过载倍数下的延时工作时间。具体延时时间请参阅表1和反时限过流保护特征曲线。

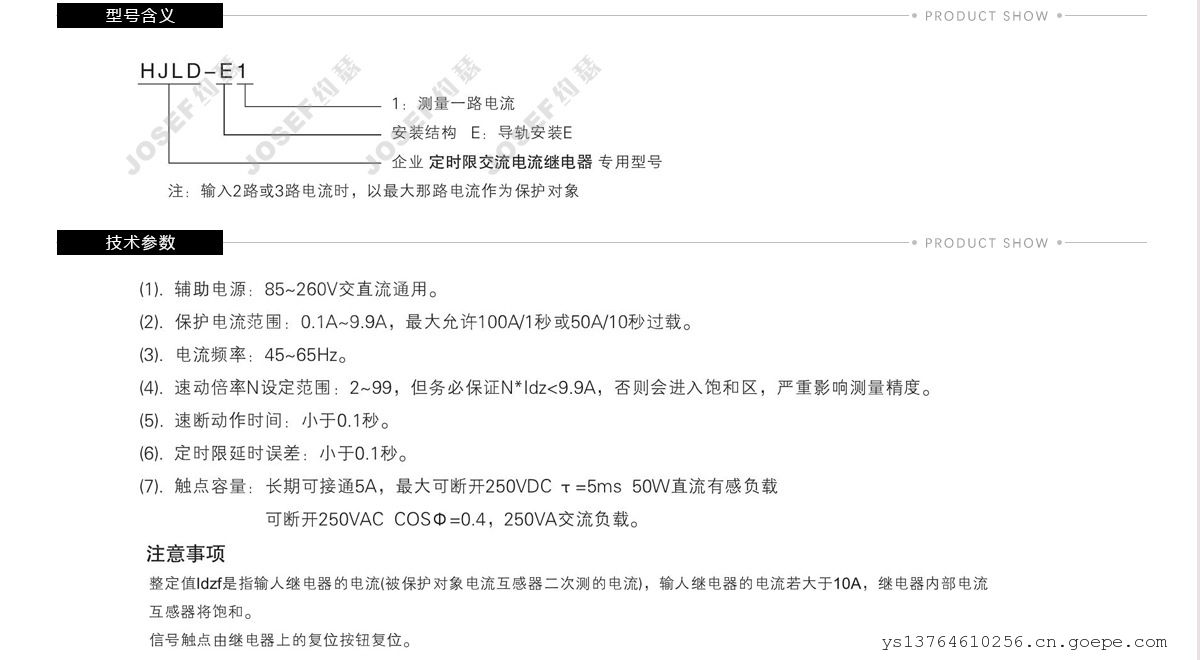

2．产品型号

3.  技术参数

(1).辅助电源：85~260V交直流通用。

(2).保护电流范围：0.1~9.9A，大允许100A/1秒或50A/10秒过载。

(3).输人电流频率：45~65Hz。

(4).速动倍率N设定范围：2~99，但务必保证N×Idzf<9.9A，否则会进入饱和区测量不准确。

(5).速断动作时间小于0.1秒。

(6).反时限误差小于3%+0.1S。

(7).触点容量：长期可接通5A，可断开250VDC τ=5ms  50W直流有感负载;

可断开250VAC  COSΦ=0.4，250VA交流负载。

4．注意事项

(1).本继电器的保护电流范围是0.1~9.9A，大于9.9A时，继电器可能会饱和，测量误差将增

大，若保护电流大于9.9A， 建议经CT接入。

(2).设定反时限过流保护启动电流时，应按避开大持续负荷电流的原则选择。

(3).若负载是电动机，则设定速动倍率时要避开启动电流。

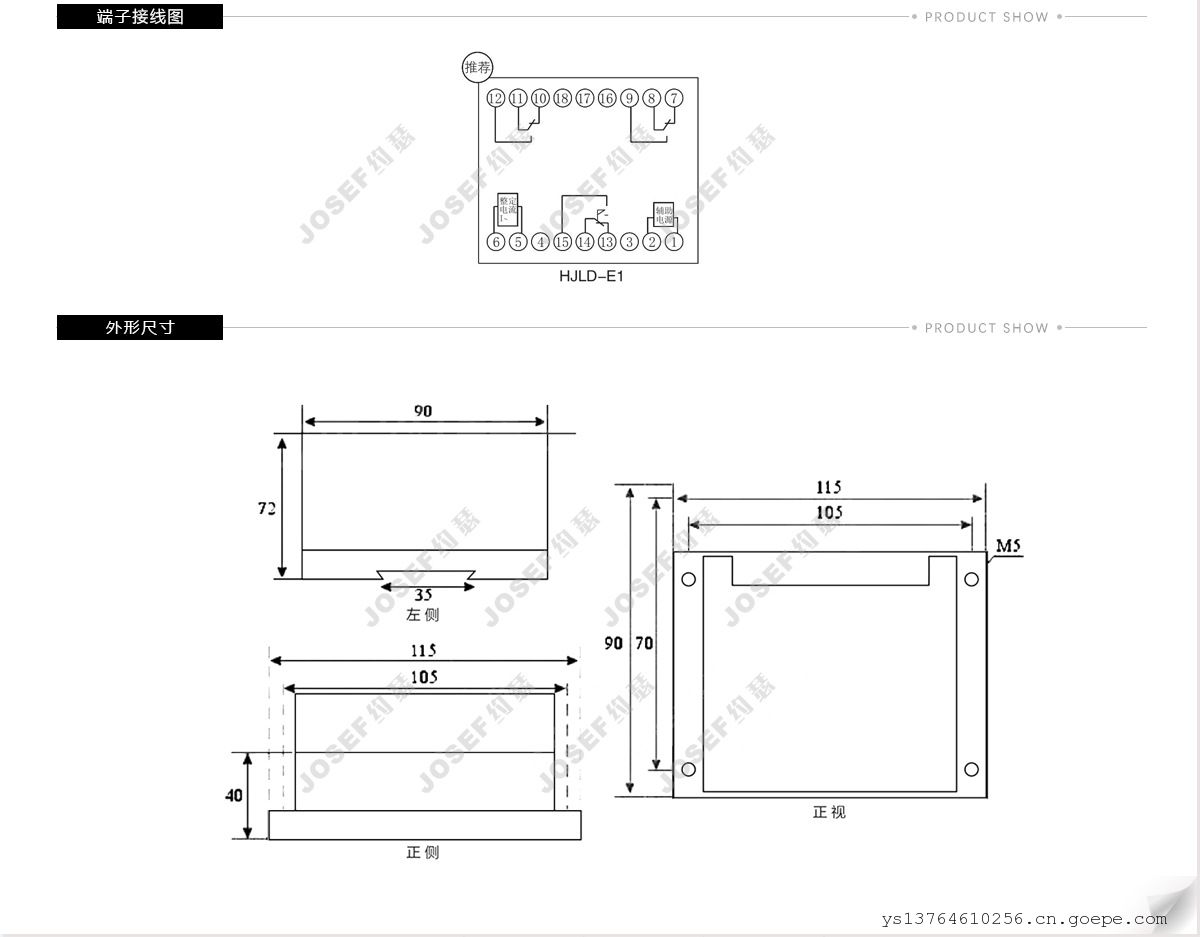

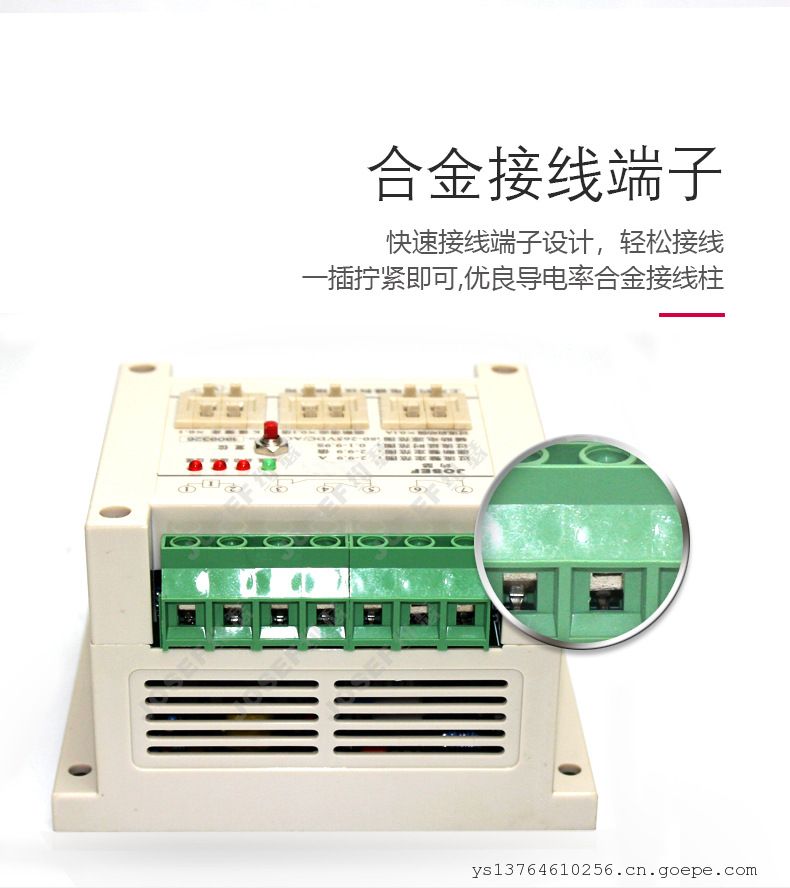

5.接线图

HJLF反时限电流继电器接线图

反时限过流保护特征曲线

反时限与速动配合时动作特性曲线

内部接线图

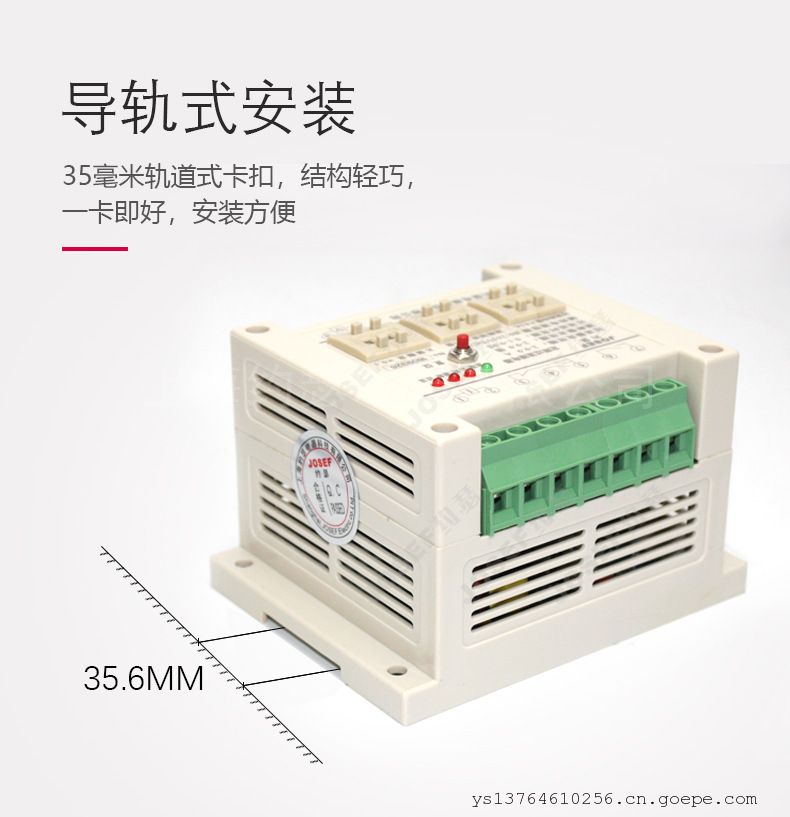

外形尺寸

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式

、数量及其它要求.
