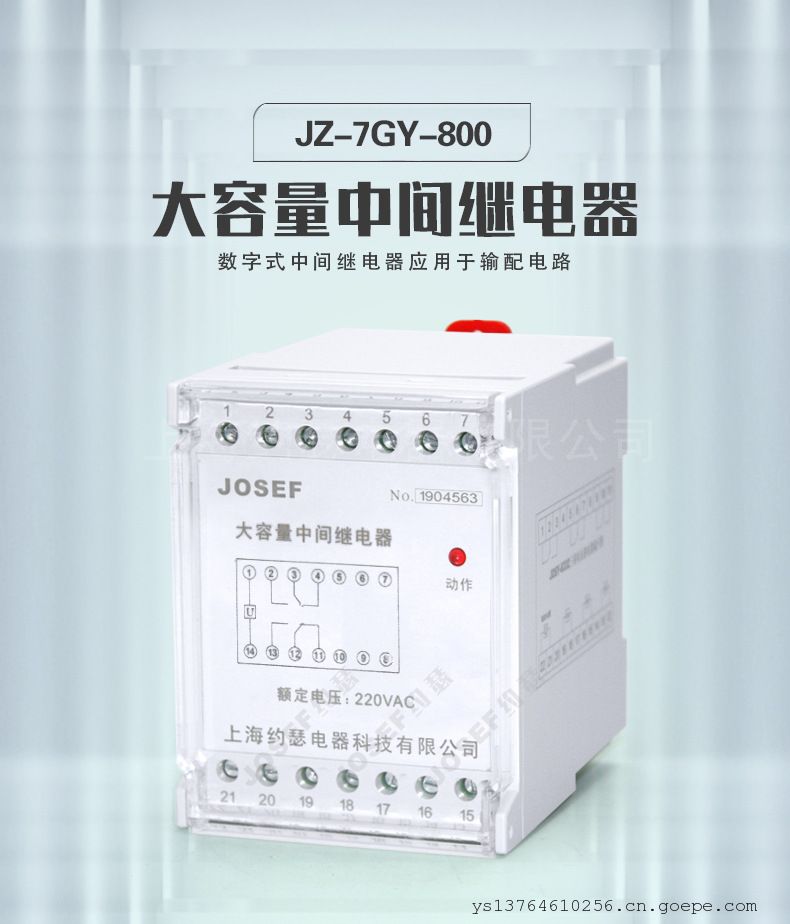

JOSEF约瑟JZ-7GY-800中间继电器 DC220V

系列型号：

JZ-7GY-L020K端子排中间继电器；JZ-7GJ-S020K端子排中间继电器；
JZ-7GJ-L020K端子排中间继电器；JZ-7GP-S020K端子排中间继电器；
JZ-7GP-L020K端子排中间继电器；JZ-7GY-S020K端子排中间继电器；
JZ-7GY-L220K端子排中间继电器；JZ-7GJ-S220K端子排中间继电器；
JZ-7GJ-L220K端子排中间继电器；JZ-7GP-S220K端子排中间继电器；
JZ-7GP-L220K端子排中间继电器；JZ-7GY-S220K端子排中间继电器；

一、概述
JZ-7G系列静态中间继电器用于各种保护和自动控制线路中作为辅助继电器，以增加接点的数量及接点容量。是电力系统中间继电器更

新产品。
JZ-7G系列继电器是采用导轨式安装结构，体积小，安装方便。
二、型号分类及含义

三、技术要求
1、额定值：额定电压 DC/AC110V、220V。
2、动作值：动作电压直流应不大于额定电压 70%，交流应不大于额定电压 75%；
3、返回值：返回电压应不小于10%额定电压。
4、动作时间和返回时间大不于15ms。
5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；
在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的
负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
6、功率消耗：在额定电压下不大于5W/5VA。
7、绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联的各电路之间耐受交流 50HZ 电压2KV历时
1分钟试验无击穿。
四、产品内部接线图
五、安装开孔尺寸图
