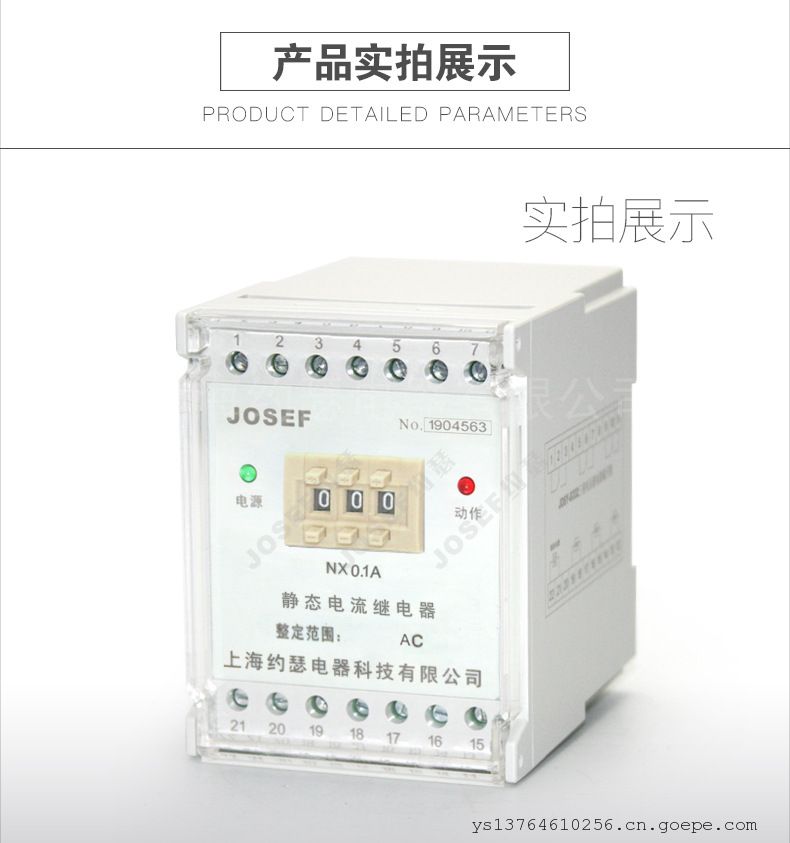

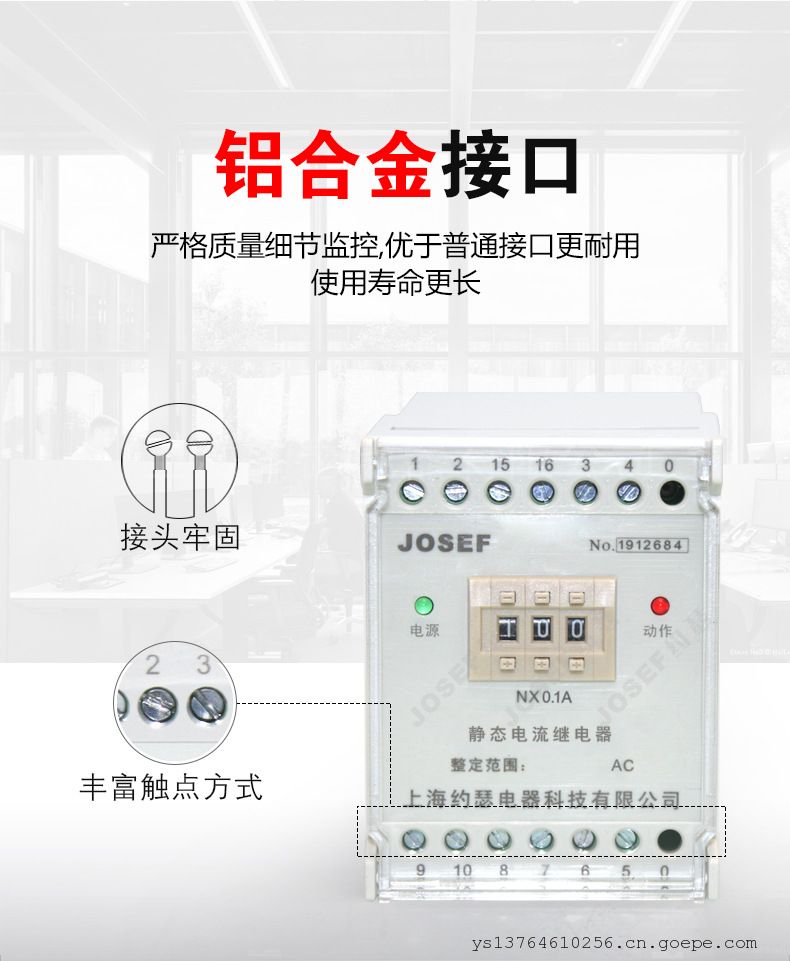

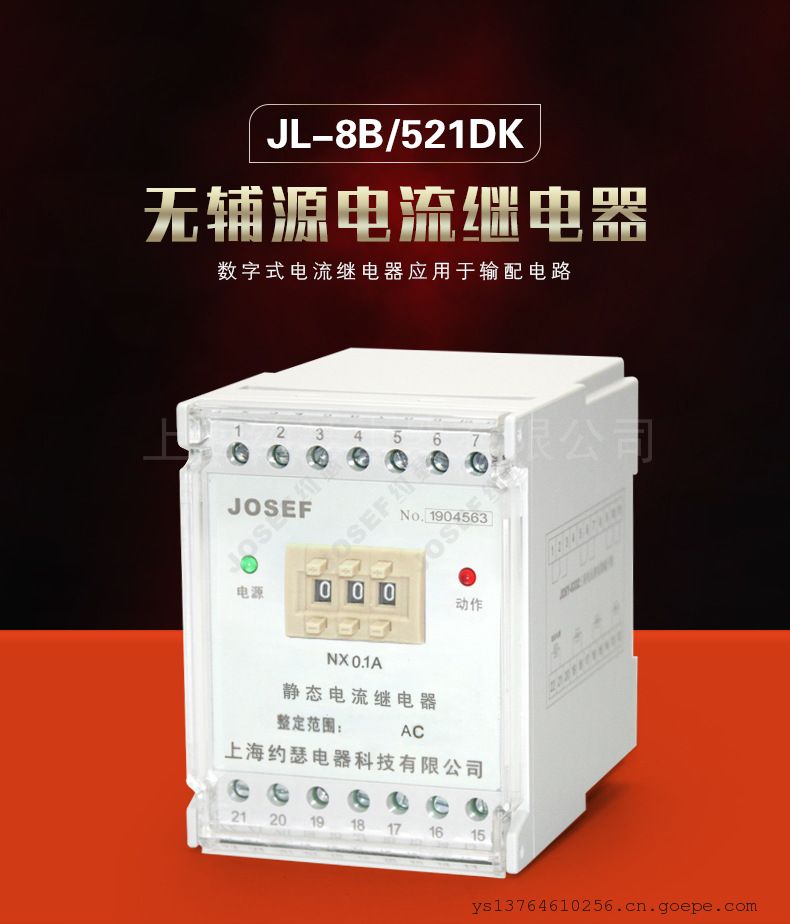

JOSEF约瑟JL-8B/521DK (XJL-52/DK )电流继电器 0.5-3A

系列型号

JL-8B/511DK不带辅助电源电流继电器；
JL-8B/512DK不带辅助电源电流继电器；
JL-8B/513DK不带辅助电源电流继电器；
JL-8B/514DK不带辅助电源电流继电器；
JL-8B/521DK不带辅助电源电流继电器；
JL-8B/522DK不带辅助电源电流继电器；
JL-8B/523DK不带辅助电源电流继电器；
JL-8B/524DK不带辅助电源电流继电器；
JL-8B/531DK不带辅助电源电流继电器；
JL-8B/532DK不带辅助电源电流继电器；
JL-8B/533DK不带辅助电源电流继电器；
JL-8B/534DK不带辅助电源电流继电器；
JL-8B/541DK不带辅助电源电流继电器；
JL-8B/542DK不带辅助电源电流继电器；
JL-8B/543DK不带辅助电源电流继电器；
JL-8B/544DK不带辅助电源电流继电器；

一、用途
作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

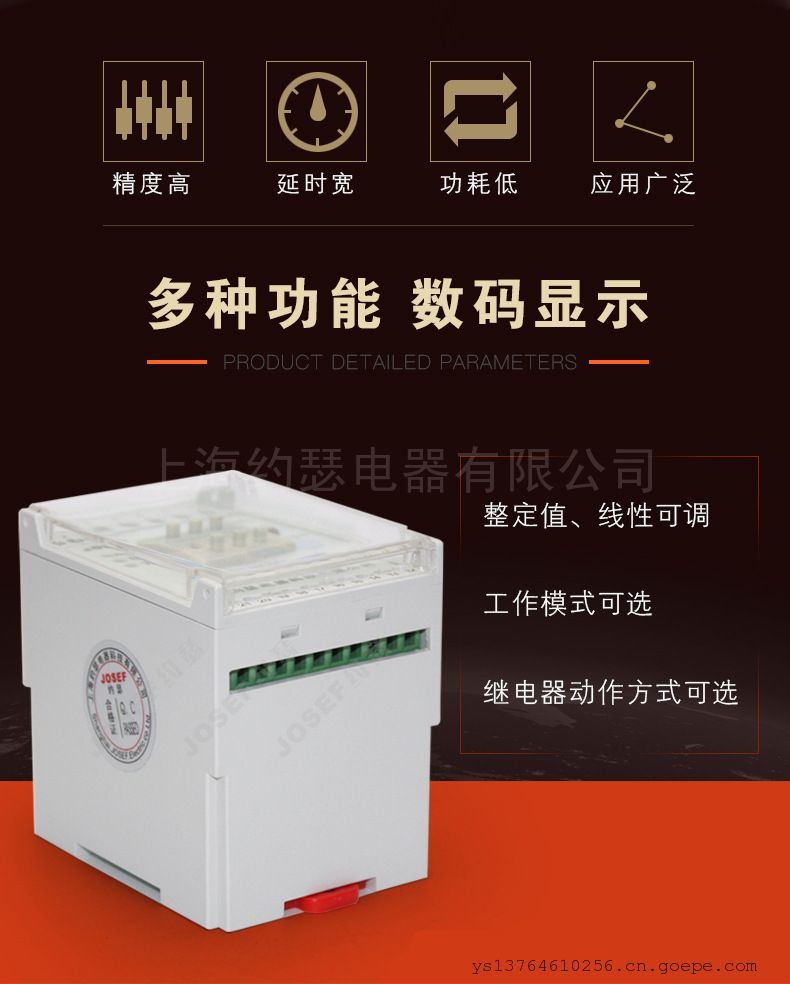

本系列继电器采用CMOS集成电路进行运算和比较、具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的特点。可*替代DL-10、DL-20、DL-30电磁型电流继电器。还增加了SJ-4新型壳体，35mm标准导轨安装。外形紧凑，安装方便。

二、型号命名及含义

三、主要技术指标
5.1：整定范围：2~99.9A，级差为0.1A。
5.2：动作时间：1.2倍整定电流，动作时间不大于25mS。
                2倍整定电流，动作时间不大于20mS。
5.3：返回系数：过电流继电器：0.9~0.97；整定误差：小于2%。
5.5：功耗：继电器动作，功耗小于5W，继电器不动作，功耗小于4W。
5.6：触点容量：在电压不大于250V时，触点连续接通电流为5A；
在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。
在电压不大于250V时，功率因数COSФ为0.4的交流电路中，可分断200VA。
5.7：触点寿命：电寿命：105次，机械寿命：106次。
5.8：绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V

的兆欧表测量其绝缘电阻不小于300MΩ。
5.9：介质强度：继电器各带电端子连在一
5.9：介质强度：继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，

50Hz的交流电压，历时1分钟而不击穿。不出现闪络现象。
四、继电器内部接线及外引端子图(正视图)

五、继电器外形尺寸及开孔尺寸
JL-B/1□采用HK-1壳体，见附图1
JL-B/2□采用JK-1壳体，见附图2
JL-B/3□采用CJ-1壳体，见附图3

外形尺寸和开孔尺寸见附图
订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
