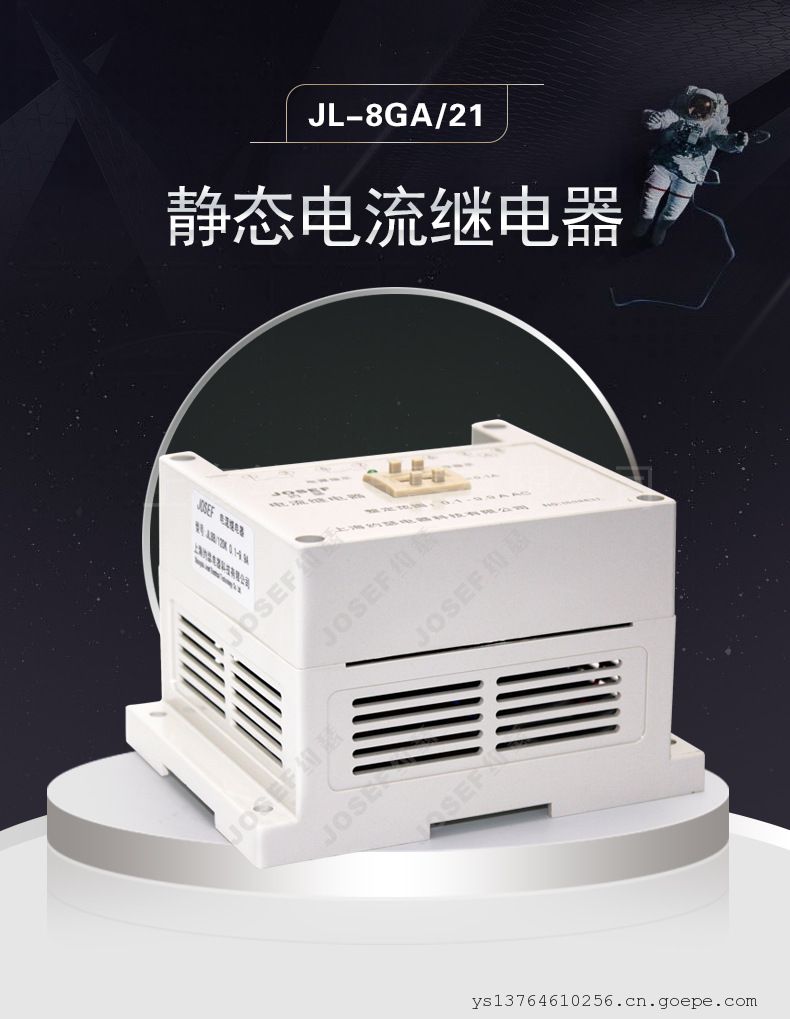

JOSEF约瑟JL-8GA/21电流继电器

系列型号：

JL-8GA/11端子排电流继电器；JL-8GA/12端子排电流继电器；

JL-8GA/13端子排电流继电器；JL-8GA/21端子排电流继电器；

JL-8GA/22端子排电流继电器；JL-8GA/23端子排电流继电器；

JL-8GB/11端子排电流继电器；JL-8GB/12端子排电流继电器；

JL-8GB/13端子排电流继电器；JL-8GB/21端子排电流继电器；

JL-8GB/22端子排电流继电器；JL-8GB/23端子排电流继电器；


​一、用途

JL-8G系列静态电流继电器(以下简称本继电器)用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护或过负荷、短路的启动元件，给出报警信号或切除故障。

二、型号分类及含义

三、产品特点

本系列继电器为集成电路静态型继电器；采用进口集成电路进行运算和比较；数码整定，用三位拨码开关整定电流值，整定范围宽，级差小，整定方便又直观；精度高误差小、无需校验、动作速度快、返回系数高、功耗低辅助电源采用开关电源变换，交直流通用，工作电压范围大，接线简单，可以卡在35mm标准导轨上，安装方便体积小的特点。

四、技术条件

电流整定范围：0.1~99.9A，整定级差：0.1A；

返回系数：过流0.90~0.95；

整定误差：电流整定平均误差≤±3%，平均误差=(5次测量平均值-整定值) /整定值×功率消耗：辅助电源≤5VA；启动电源≤1VA。

绝缘电阻：继电器各带电端子对外露非带电端子或外壳之间，用开路电压500V的兆欧表测量，绝缘电阻>300MΩ。

介质强度：继电器各带电端子对外露非带电端子或外壳之间，能承受2KV╲50Hz的交流电压，历时1分钟无击穿或闪络现象。

触点容量：在电压不超过250V，输出触点长期允许接通电流为5A；

触点寿命：电寿命105次，机械寿命106次；

动作时间：≤25ms(过流1.2倍整定值，欠流0.5倍整定值)。

返回时间：≤25ms(过流0.5倍整定值，欠流1.2倍整定值)。

辅助电源：AC/DC 48V，110V，220V，订货时请注明其它电压等级可定做。

五、继电器外形尺寸、开孔尺寸及端子图

JL系列静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后*可替代电磁型电流继电器，辅助电源采用开关电源变换, 交直流通用, 工作范围大，从100-300v均能可靠工作 2、jl系列静态电流继电器分为三个系列：JL-10、20、30、分别替代 dl-10、dl-20、dl-30 等系列电磁型电流继电器。jl系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9a，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

1、继电器原理框图见图1。

2、本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流i~经隔离变流器后，在其次级得到与被测、电流成正比的电压ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与ui成正比的直流电压uo。在电平检测中uo与直流参考电压ue进行比较，若直流电压uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压uo 高于参考电压ue,电平检测器输出负信号，本继电器处于不动作状态。
