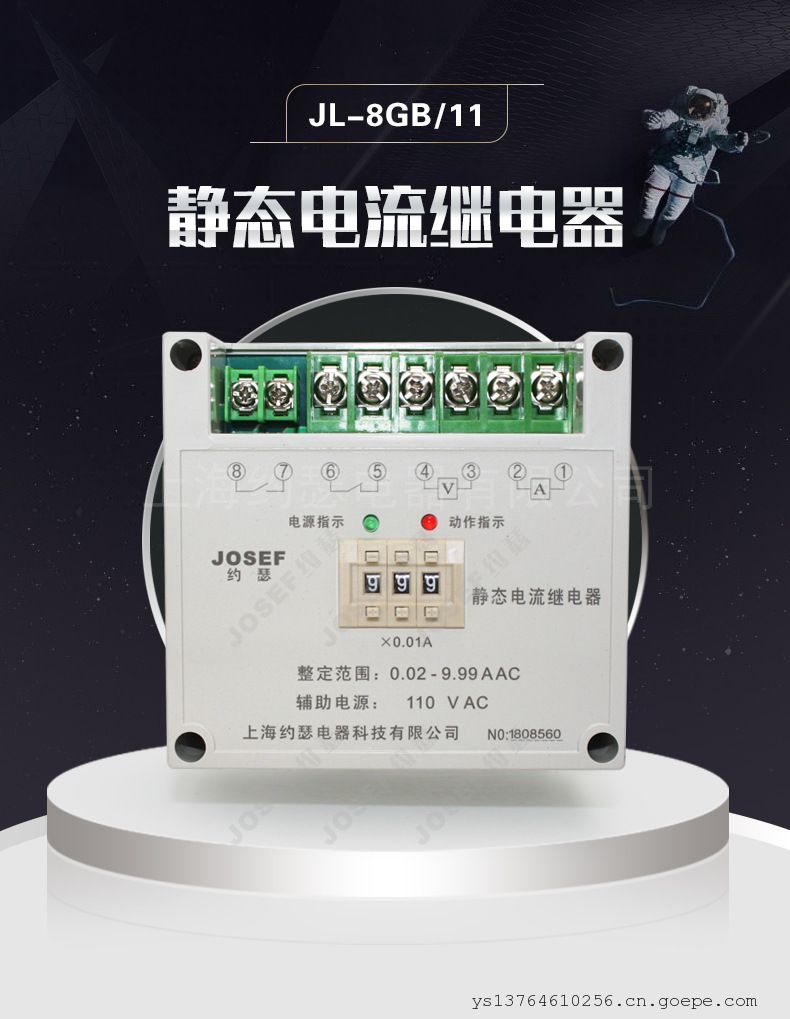

• JOSEF约瑟JL-8GB/11电流继电器 供电电源:220AC/DC 整定电流:0.03-9.99AAC

    详细信息

     品牌:JOSEF约瑟  型号:JL-8GB/11  应用领域:电流
     产品系列:JL-8系列  触点负载:40W  触点切换电流:220V








    系列型号:

    JL-8GA/11端子排电流继电器;JL-8GA/12端子排电流继电器;

    JL-8GA/13端子排电流继电器;JL-8GA/21端子排电流继电器;

    JL-8GA/22端子排电流继电器;JL-8GA/23端子排电流继电器;

    JL-8GB/11端子排电流继电器;JL-8GB/12端子排电流继电器;

    JL-8GB/13端子排电流继电器;JL-8GB/21端子排电流继电器;

    JL-8GB/22端子排电流继电器;JL-8GB/23端子排电流继电器;


    ​一、用途

    JL-8G系列静态电流继电器(以下简称本继电器)用于电动机、发电机、变压器和输电线路中,作为电力系统交流回路的过电流保护或过负荷、短路的启动元件,给出报警信号或切除故障。

    二、型号分类及含义

    三、产品特点

    本系列继电器为集成电路静态型继电器;采用进口集成电路进行运算和比较;数码整定,用三位拨码开关整定电流值,整定范围宽,级差小,整定方便又直观;精度高误差小、无需校验、动作速度快、返回系数高、功耗低辅助电源采用开关电源变换,交直流通用,工作电压范围大,接线简单,可以卡在35mm标准导轨上,安装方便体积小的特点。

    四、技术条件

    电流整定范围:0.1~99.9A,整定级差:0.1A;

    返回系数:过流0.90~0.95;

    整定误差:电流整定平均误差≤±3%,平均误差=(5次测量平均值-整定值) /整定值×功率消耗:辅助电源≤5VA;启动电源≤1VA。

    绝缘电阻:继电器各带电端子对外露非带电端子或外壳之间,用开路电压500V的兆欧表测量,绝缘电阻>300MΩ。

    介质强度:继电器各带电端子对外露非带电端子或外壳之间,能承受2KV╲50Hz的交流电压,历时1分钟无击穿或闪络现象。

    触点容量:在电压不超过250V,输出触点长期允许接通电流为5A;

    触点寿命:电寿命105次,机械寿命106次;

    动作时间:≤25ms(过流1.2倍整定值,欠流0.5倍整定值)。

    返回时间:≤25ms(过流0.5倍整定值,欠流1.2倍整定值)。

    辅助电源:AC/DC 48V,110V,220V,订货时请注明其它电压等级可定做。

    五、继电器外形尺寸、开孔尺寸及端子图

    JL系列静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,提供直流辅助电源后*可替代电磁型电流继电器,辅助电源采用开关电源变换, 交直流通用, 工作范围大,从100-300v均能可靠工作 2、jl系列静态电流继电器分为三个系列:JL-10、20、30、分别替代 dl-10、dl-20、dl-30 等系列电磁型电流继电器。jl系列静态电流继电器采用拨码开关整定电流值,整定范围为0.1-99.9a,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。

    1、继电器原理框图见图1。

    2、本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流i~经隔离变流器后,在其次级得到与被测、电流成正比的电压ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与ui成正比的直流电压uo。在电平检测中uo与直流参考电压ue进行比较,若直流电压uo 低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压uo 高于参考电压ue,电平检测器输出负信号,本继电器处于不动作状态。
