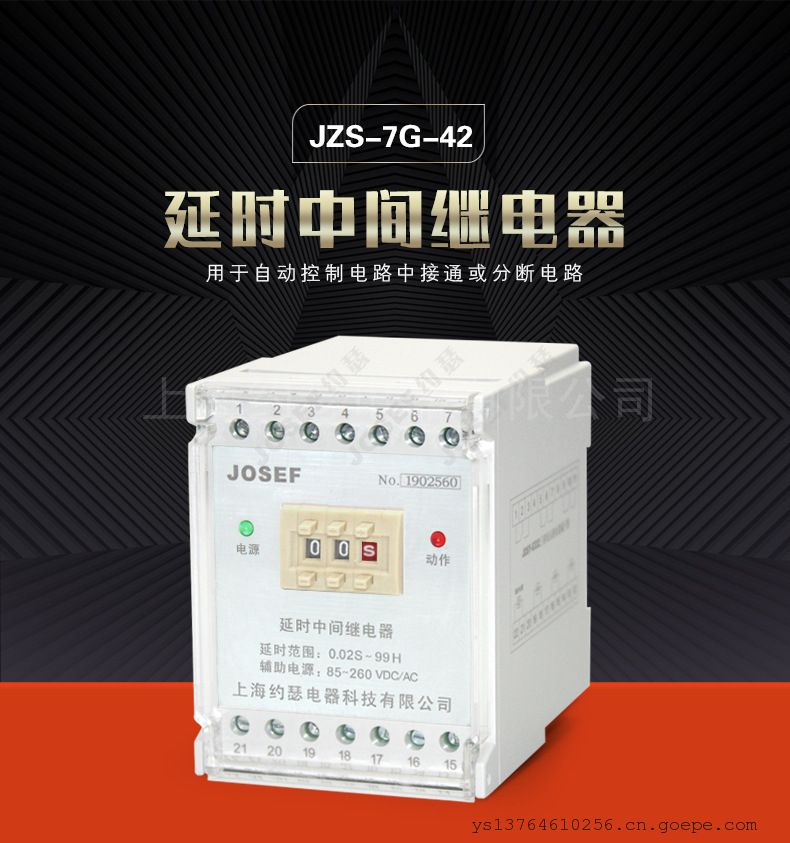

JOSEF约瑟JZS-7G/42中间继电器 220VAC 0.02~9.99S/9.9S

系列型号：

JZS-7G-57端子排延时中间继电器；

JZS-7G-42X端子排延时中间继电器；

JZS-7G-22X端子排延时中间继电器；

JZS-7G-21端子排延时中间继电器；

JZS-7G-41端子排延时中间继电器；

JZS-7G-51端子排延时中间继电器；

JZS-7G-22端子排延时中间继电器；

JZS-7G-23端子排延时中间继电器；

JZS-7G-24端子排延时中间继电器；

JZS-7G-25端子排延时中间继电器；

JZS-7G-42端子排延时中间继电器；

JZS-7G-52端子排延时中间继电器；

JZS-7G-43端子排延时中间继电器；

JZS-7G-53端子排延时中间继电器；

JZS-7G-44端子排延时中间继电器；

JZS-7G-54端子排延时中间继电器；

JZS-7G-45端子排延时中间继电器；

JZS-7G-55端子排延时中间继电器；

JZS-7G-56端子排延时中间继电器；

JZS-7G-65端子排延时中间继电器；

JZS-7G系列延时中间继电器产品用于各种保护和自动控制线路中增加保护和控制回路的触电数量和触电容量。

一，主要技术参数

1、延时范围：0.02-9.99S。

2、触点容量：在电压不超过250V，电流不超过1A，时间常数为5MS±0.75MS直流有感负荷电路中，触点断开容量不小于50W；在电压不超过250V，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中，断开容量不小于500VA。触点在上述规定的负荷条件下能可靠动作及返回不少于50000次。触点长期允许接通电流不小于5A。

3、功率消耗：额定值下不大于5W/7VA。

4、绝缘性能：同一付开点间耐压不小于1KV/50Hz为时1分钟的工频耐压。不同组触点间，不同回路间不小于2KV/50Hz为时1分钟的工频耐压。用1KV摇表测试任意端子对外壳，其绝缘电阻不小于100M。

延时继电器的工作原理是当时间继电器线圈通电时，各延时触头瞬时动作，而线圈断电以后触头呈延时置位工作状态，当所设延时到达后，延时触头又恢复为初始状态。

断电延时型因其工作状态（在延时过程中不需外接工作电源）以及控制触点在断电延时过程中吸合触点（常开触点变为接通状态应保持接通状态；常闭触点变为断开状态，应呈保持断开状态）转换特殊性（与常规通电延时型时间继电器触点工作状态正好相反）来满足其控制要求。

断电延时型时间继电器由*早分离器件构成（延时精度低、延时时间短）;现用相应可编程定时集成电路或cmos计数分频集成来完成延时，与之相比，具有延时精度高，延时时间长的特点。以此满足断电长延时的控制场合。

断电延时时间继电器的触点在继电器通电工作后触点动作，继电器断电后，延时时间到达预置设定的时间触点恢复原始状态。

上海约瑟继电器事业部

二，型号命名及含义

三，产品型号

四，继电器外形尺寸及安装尺寸图
