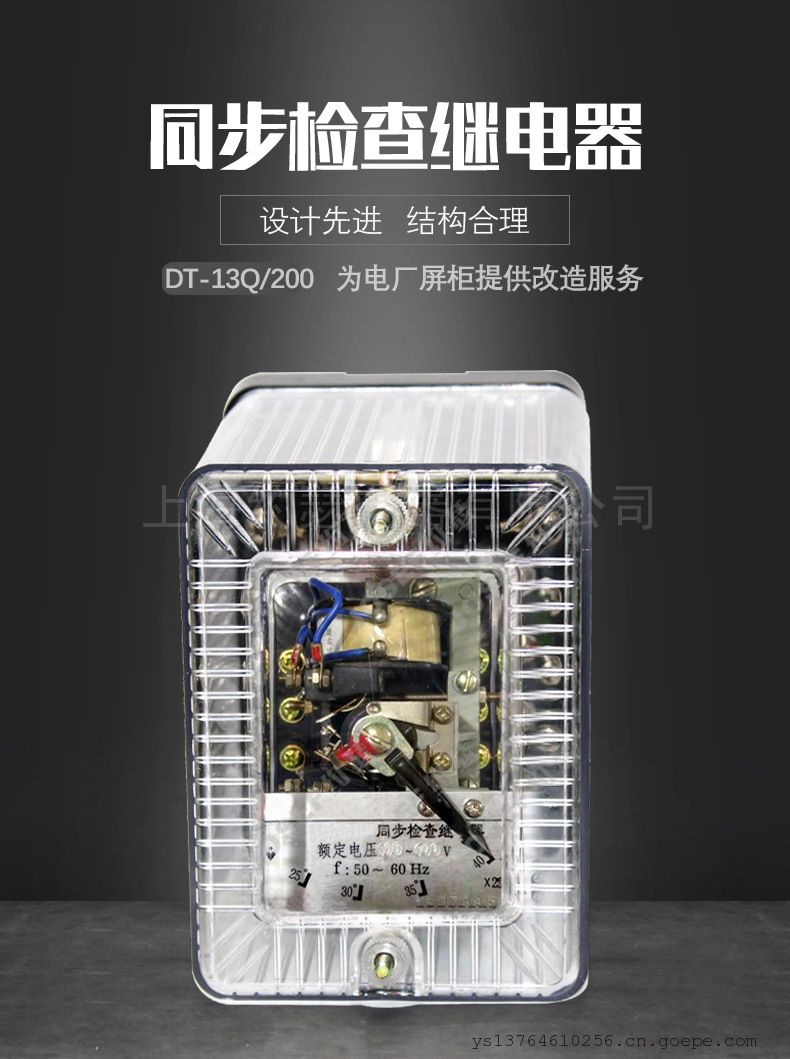

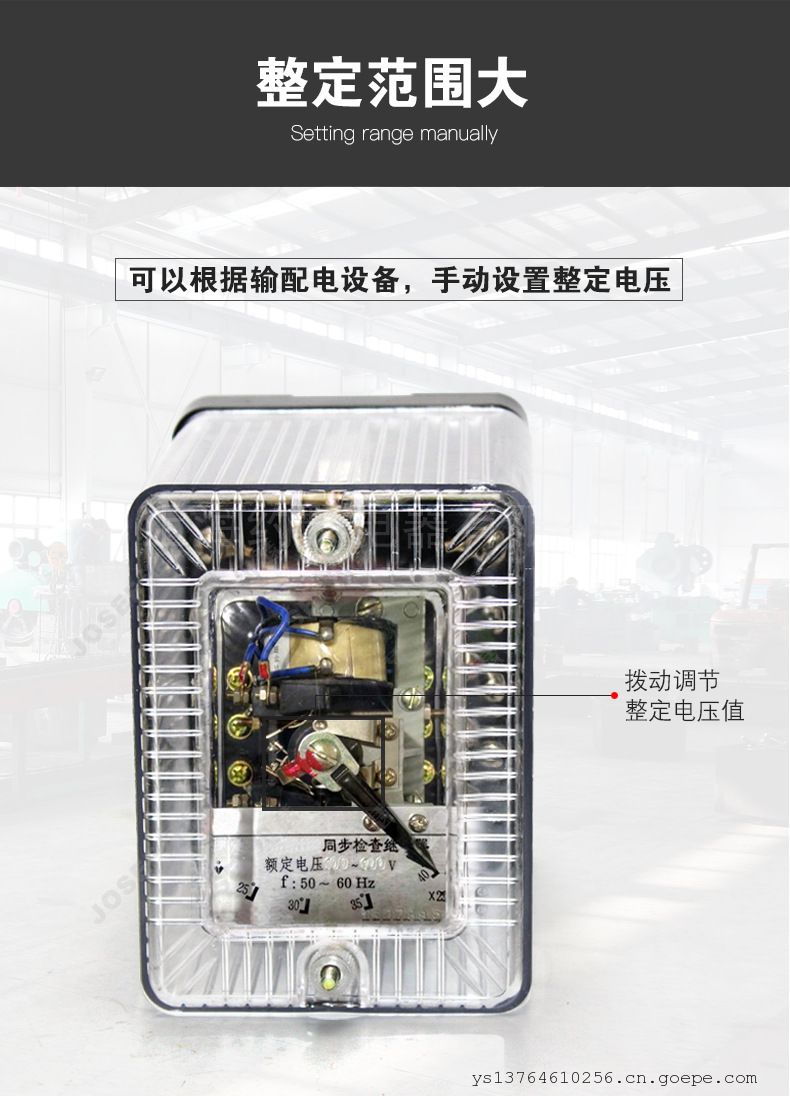

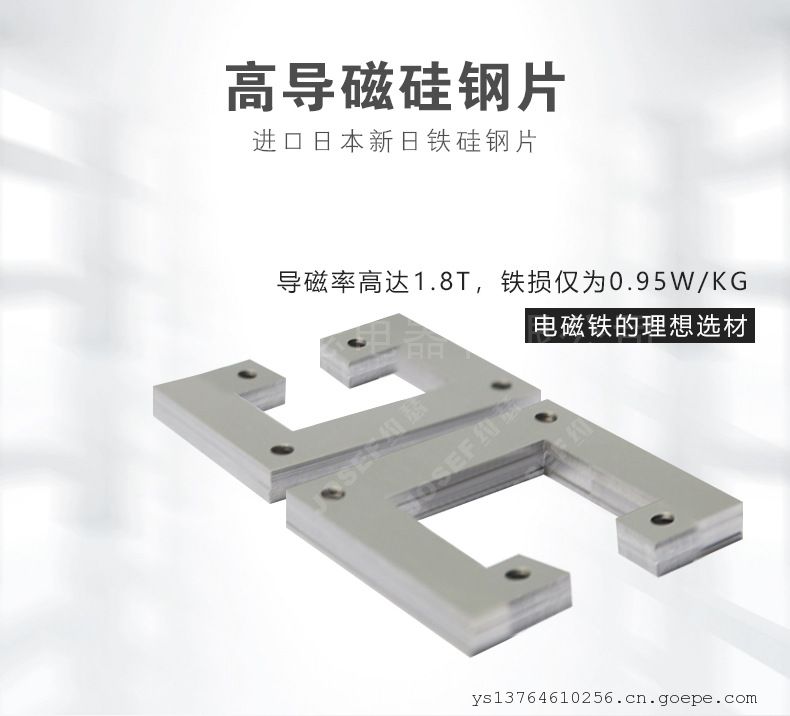

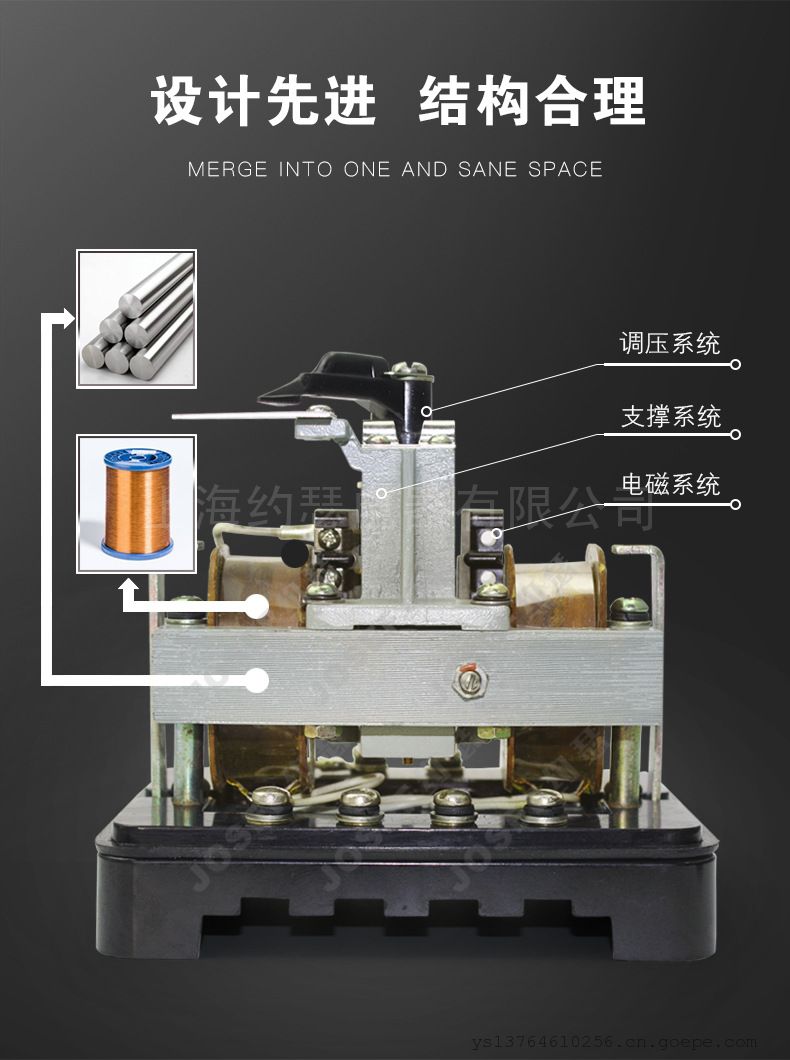

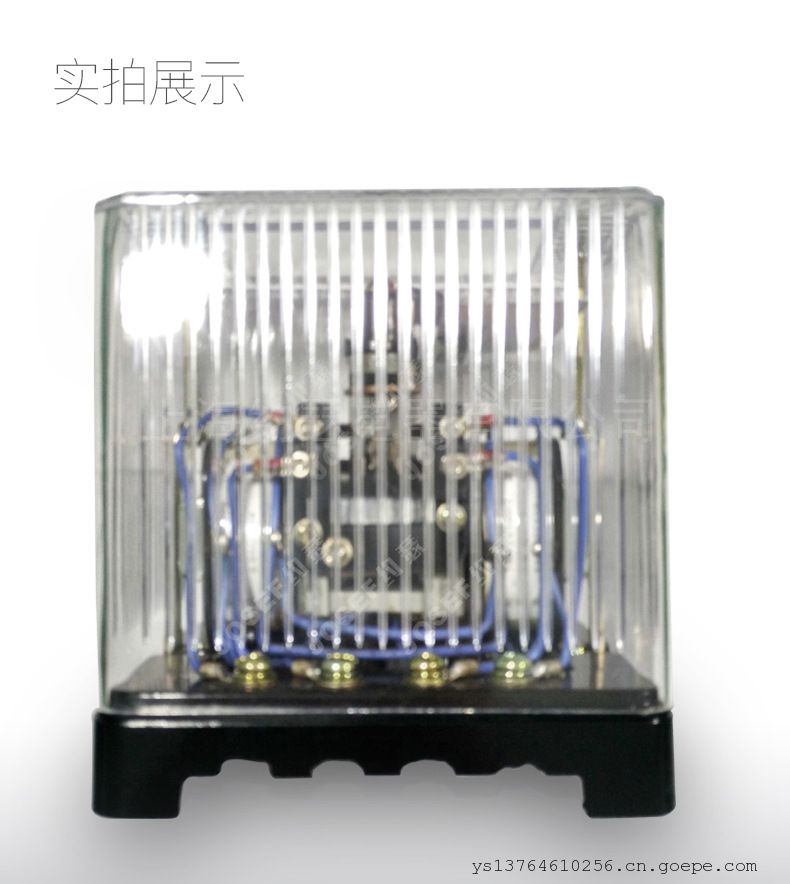

JOSEF约瑟DT-13Q/200同步检查继电器 A11K 板后接线

系列型号

DT-13/200同步检查继电器;

DT-13/160同步检查继电器;

DT-13/130同步检查继电器;

DT-13/120同步检查继电器;

DT-13/90同步检查继电器;

DT-13/254同步检查继电器;

一、用途

DT-13型同步检查继电器用于两端供电线路的自动重合闸线路中，其作用在于检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

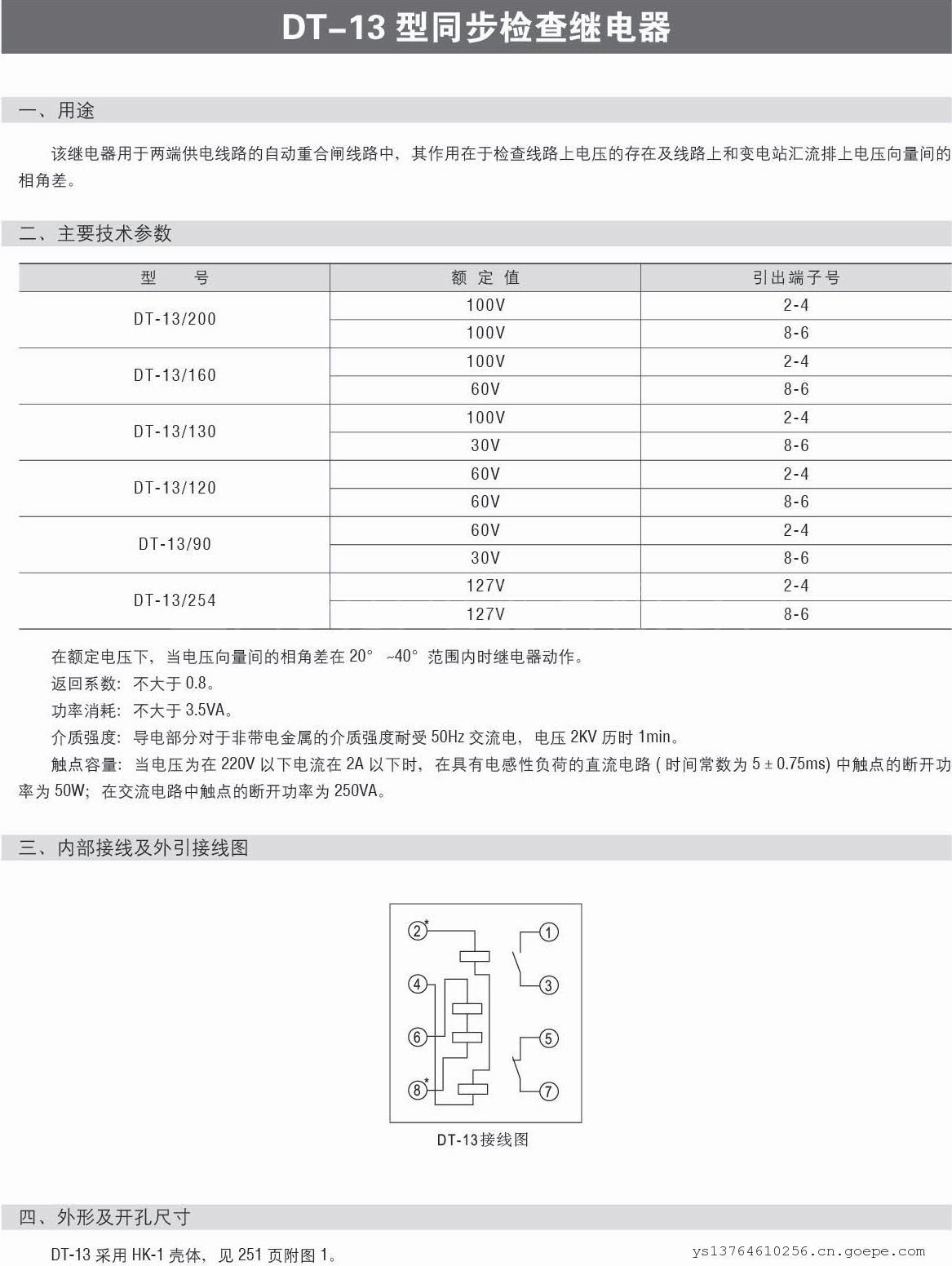

二、主要技术参数

返回系数：不大于0.8。

功率消耗：不大于3.5VA。

介质强度：导电部分对于非带电金属的介质强度耐受50Hz交流电，电压2KV历时1min。

触点容量：当电压为在220V以下电流在2A以下时，在具有电感性负荷的直流电路(时间常数为5±0.75ms)中触点的断开功率为

50W；在交流电路中触点的断开功率为250VA

三、内部接线图及外引接线图

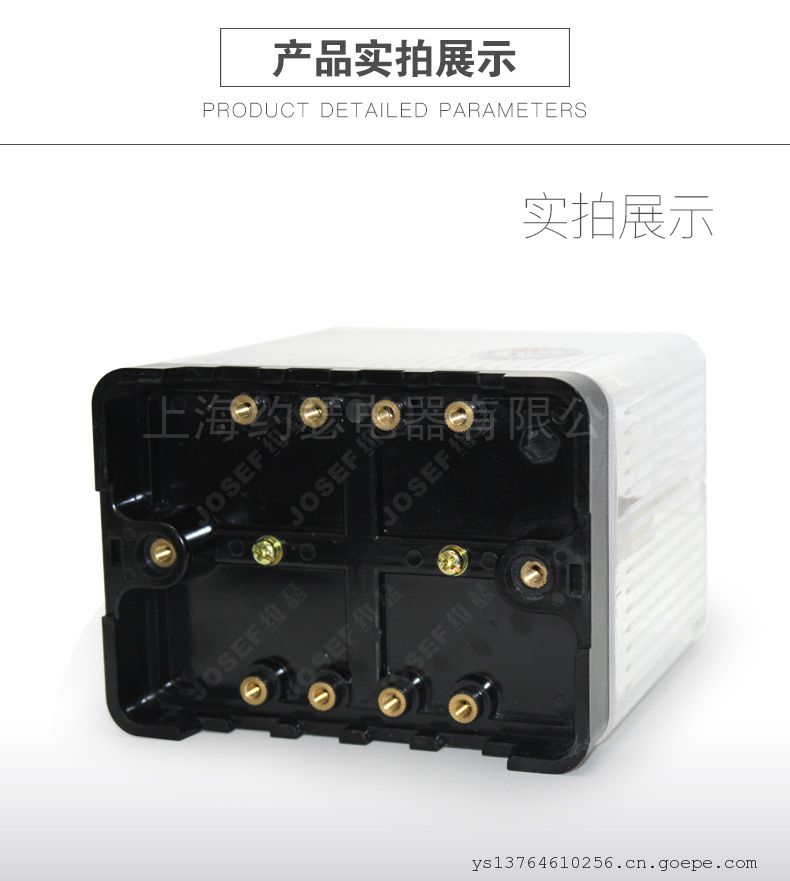

四、外形及开孔尺寸

外形尺寸和开孔尺寸见附图

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。

同步检查继电器是在系统侧和待并侧各取一相电压（只要是同一相即可），把两个电压向量尾部相连，在这两个向量的头部接上一个电压继电器，反映出两个向量的差值。

当两侧电压幅值不等时，这个继电器动作，断开合闸回路。

当两侧电压相位不同时，这个继电器动作，断开合闸回路。

当两侧频率不等（幅值相等）时，这个继电器只在向量重回的瞬间释放，其他时刻动作。

只有电压幅值，频率，相位都符合要求，两侧的电压向量几乎重回，这个继电器才能保持释放状态，接通合闸回路，此时只要手动或自动合闸，发出合闸脉冲，就可以完成同期并列。
