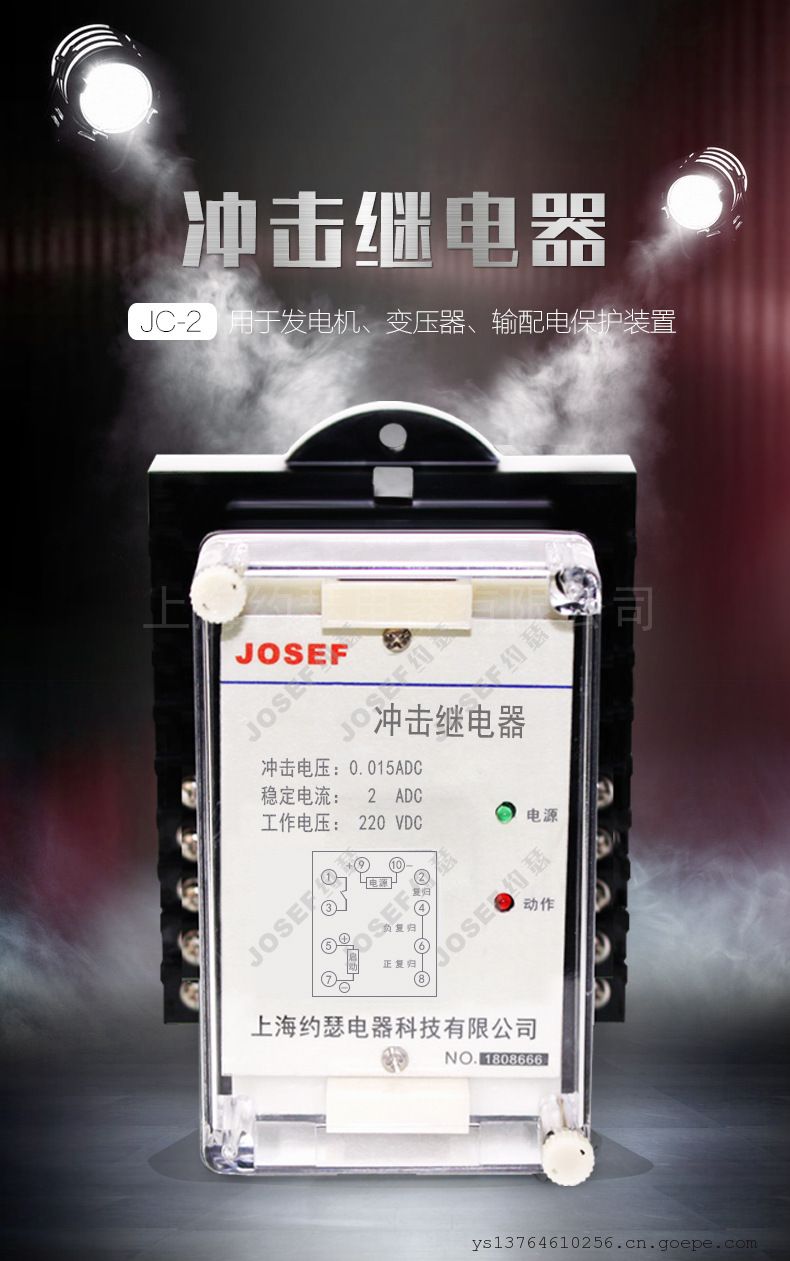

JC-2型冲击继电器

JC-2TH冲击继电器


一、用途

(以下简称继电器)应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

二、主要技术参数

额定直流：220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A，不受稳定电流∑IC的限制。

大长期稳定电流：∑IC max=2A。

功率消耗：∑IC=2A时不大于4W。

触点容量：在电压不超过220V，电流不超过IA时可断开直流有感负荷(时间常数为50.75ms)为20W。

介质强度：在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

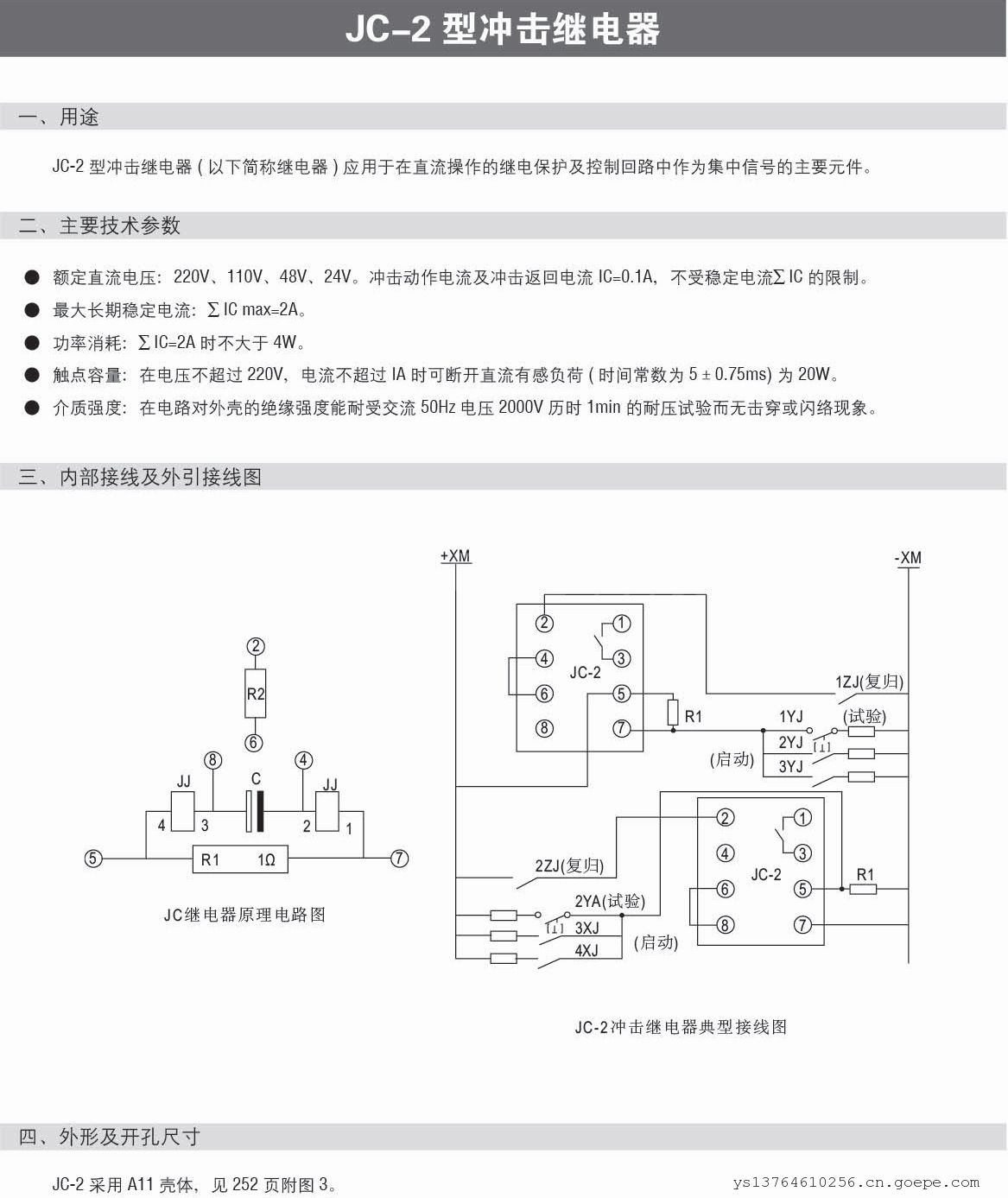

三、内部接线及外引接线图

四、外形及开孔尺寸

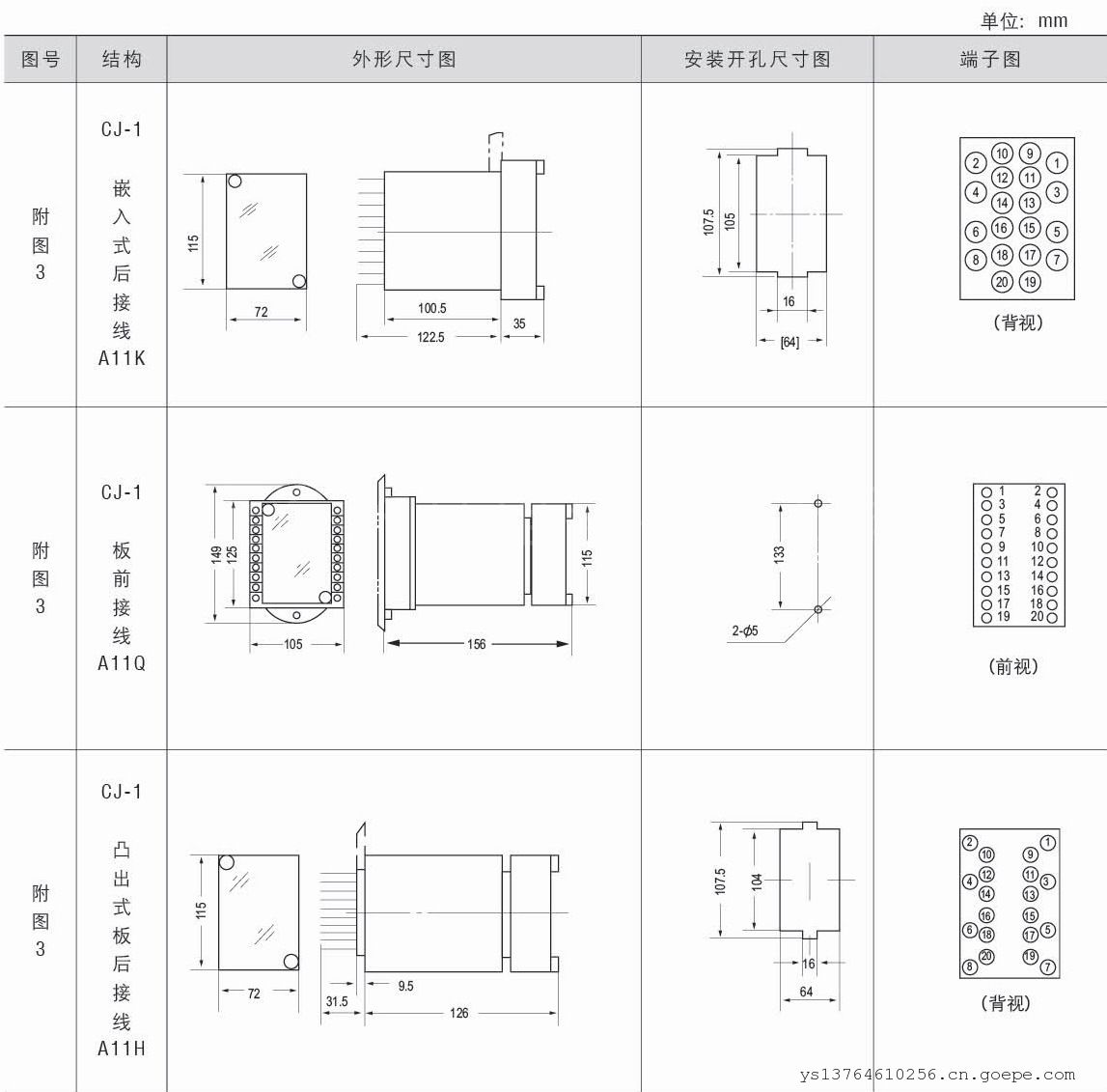

外形及安装尺寸图：

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。

静态冲击继电器*排除了传统的电流微分原理而采用电流幅值在报警整个周期内智能比较的方法，具有记忆特性，即记忆报警电流来到时刻以前的电流的幅值，比较报警电流来到时刻前后电流的幅值，如果有长信号与短信号重叠，在预告信号延时期间内，只要长信号不返回，保证正确报警，长信号不会被短信号“抹掉”。内附有延时预告信号的延时时间元件和报警定时时间元件，可省去外部的两只时间继电器，在音呼报警时，除手动复归音响外，经定时回路自动解除音响。此外，对白炽灯光字牌灯丝冷热电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

静态冲击继电器适用于不同中央信号接线方式，不论接于电源的正端或负端，均无须设置跨线。

静态冲击继电器功耗很小，不需要外附电阻。

上海约瑟是一家从事电力系统继电保护及电力自动化研发、设计、生产、销售和服务于一体的生产企业,产品涉及电力综合自动化系统、微机综合保护装置、多功能电力仪表、中间继电器、过电压保护器等，并致力于为国内外输配电、水利、城建、能源、矿山、化工、环保行业客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。

上海约瑟继电器事业部
