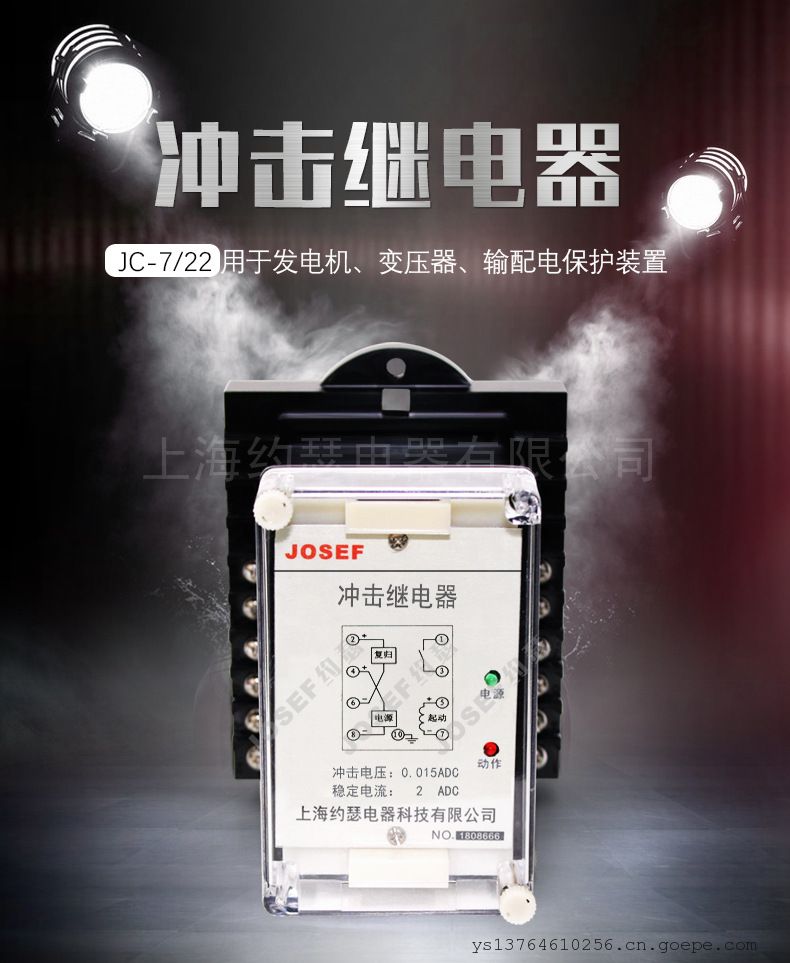

JOSEF约瑟JC-7/22冲击继电器 2-10s 连续可调

系列型号

JC-7/11冲击继电器

JC-7/12冲击继电器

JC-7/21冲击继电器

JC-7/22冲击继电器


用途

(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

1.1主要特点

1.1.1产品具有手动复归与延时自动复归两种复归方式。

1.1. 2在预告延时时间内,动作电流为一一个长信号与短信号重叠时,只要长信号不返回,产品应可靠动作。

1.1.3产品内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的两只时间继电器。

1.1.4音响报警时,除手动复归音响外,产品可经定时回路自动解除音响。

1.1.5产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力,保证产品正确动作。

1.1.6产品适用于不同的中央信号接线方式,不论产品接于电源的正端或负端,均无需设置跨线。

1.1.7产品具有很小的功耗,因此不需要外附电阻。

技术参数

2.1额定参数

a)輔助电压额定值: DC220. 110. 48V ;

b)小动作电流: DC100mA.15mA.

2.2动作电流:该chan品的动作电流不大于小动作电流的80%。

2.3大长期稳定电流: 2A ( 100mA规格) , 0.45A (15mA规格)。

2.4预告延时时间调节范團: 1~10s范團内连续可调.在任-点一致性不大于10%。

2.5报警定时时间调节范围: 0.5-5s5范围内连续可阔,在任一点- -致性不大于10%。

2.6在预告延时时间内,当动作电流为-一个长信号与短信号重叠时,只要长信号不返回,产品应可靠动作。

2.7功率消耗:

动作电流回路功耗:产品在大冲击电流路数时的功耗不大于2.5W ;

直流辅助电压回路功耗:产品在额定电压时的功率消耗不大于2.5W.

2.8触点性能

2.8.1在电压不超过250V ,电流不超过2A ,时间常数为5+0.75ms的直流有感负荷回路中,产品输出触点的断开容量为30W.

2.8. 2在电压不超过250V ,电流不大于2A的交流电路( cosφ=0.4土0.1 )中,触点的断开容量为50VA,

2.8.3输出触点电路在上述负荷条件下,装置应可靠动作及返回5x103次。

2.9绝缘性能

2.9.1产品下列部位应进行绝规性能测试;

a)各带电的导电电路分别对地之间;

b)无电气lainxi的各带电的导电电路之间。

2.9.2绝線电阻

对2.9.1所列部位,用开路电压为500V的测试仪器测定，其绝缘电阳不小于300MO,

29.3介质强度

对2.9.1所列部位,皮承受领率为50Hz的交流斌验电压2kV (有效值)。历时1min的检验.无内络或击穿现象。

2.9.4冲击电压

对2.9.1所列部位，能承受标准 需电波的短时冲击电压试检.试检电压为5kV,

2.10承受袁减振薄波

能承受GB/T14598.13-1998规定的频率为1MH2及100kH2章减振递波(第-一个关波电压幅值共树2.5kV,差模为1.0kV)脉冲群干扰

试验:211承受协电放电

能承受GB/T GB/T14598.14-1998规定的严品等级为皿级的静电故电干扰试验;

2.12承受恒谢电磁场

能承曼GB/T GB/T14598.9-1995规定的严酷等级为血级的幅射电磁场干扰试验;

2.13承受快速研变

能承受GB/T GB/T14598.10-1997第4章规定的严酷等级为皿级的快速瞬变干扰试验。

2.14机械性能

工作条件;能承受严酷等级为I级的振动响应检验。

运输条件:能承受严醋等圾为I圾的振动耐久。冲击耐久。碰撞检验。

环境温度: -10- +50C,贮运-25- 70C在极展温度下不施加激励量产品不出现不可逆变化,恢复后产品应能正常工作。

相对湿度:温月的月平均大相对湿度为90%。同时该月的月平均低温度为+25C ,且表面无凝露;zui高温度为+40C时 ,平均

大相对湿度不超过50%。

4.4使用注意事项

如果继电器接于信号电源的负端,则端子4接信号的正电源,端子7接信号的负电源,由端子5输入报警电流,由端子2接入信号正

电源用于手动复归报警音响,端子1.3为-对动合触点。

如果继电器接于信号电源的正端,则端子5接信号的正电源。端子4接信号的负电源,由端子7输入报警电流.由端子2接入信号负

电源用于手动复归报警音响,端子1.3为- -对动合触点。

本继电器内部印制电路板上安装了熔断器,在光字牌短路时,熔断器熔断,只要更换熔断器即可恢复工作,可防止光字牌短路时

损坏继电器。熔断器规格为5A (动作电流为100mA )或lA (动作电流为15mA).

JC系列静态冲击继电器(以下简称继电器)，适用于输电线路中作为直流及三相全波整流电源操作的继电保护及自动装置中作集中信号之用。该继电器为静态型冲击继电器，采用*元件组成，线路设计*，结构合理，是目前电力系统更新换代的新产品。该继电器具有以下鲜明特点：

1、灵敏度高、功耗小、性能稳定，适用范围广：

2、既可启动普通白炽灯，也可启动LED型*信号灯；

3、既可自动复归，也可手动复归(包括电复归和就地复归)；

4、可正电源复归，也可负电源复归；

5、可通电复归，也可断电复归。

冲击继电器的原理

1.冲击继电器具有手动复归与延时自动复归两种复归方式。

2.在预告延时时间内,动作电流为一个长信号与短信号重叠时,只要长信号不返回, 冲击继电器应可靠动作。

3.冲击继电器内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的 两只时间继电器 。

4.音响报警时,除手动复归音响外,冲击继电器可经定时回路自动解除音响。

上海约瑟继电器事业部
