JOSEF约瑟TQ-100同期继电器 AK11 DC110V 嵌入式后接线

1  应用
   本继电器用于双端供电线路的自动重合闸和备用电源自投装置中，以检查线路电压与母线电压的
相位差和幅值差。
2  主要性能
2 1采用进口集成电路和元器件构成，具有原理先进、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
2 2相位差△中采用继电器面板上的拨轮开关整定，并标明整定公式，整定直观、方便。
2 3继电器调试简单、方便，在现场无需调节。
2 4采用电磁型继电器的外壳，便于电磁型继电器的更新换代。

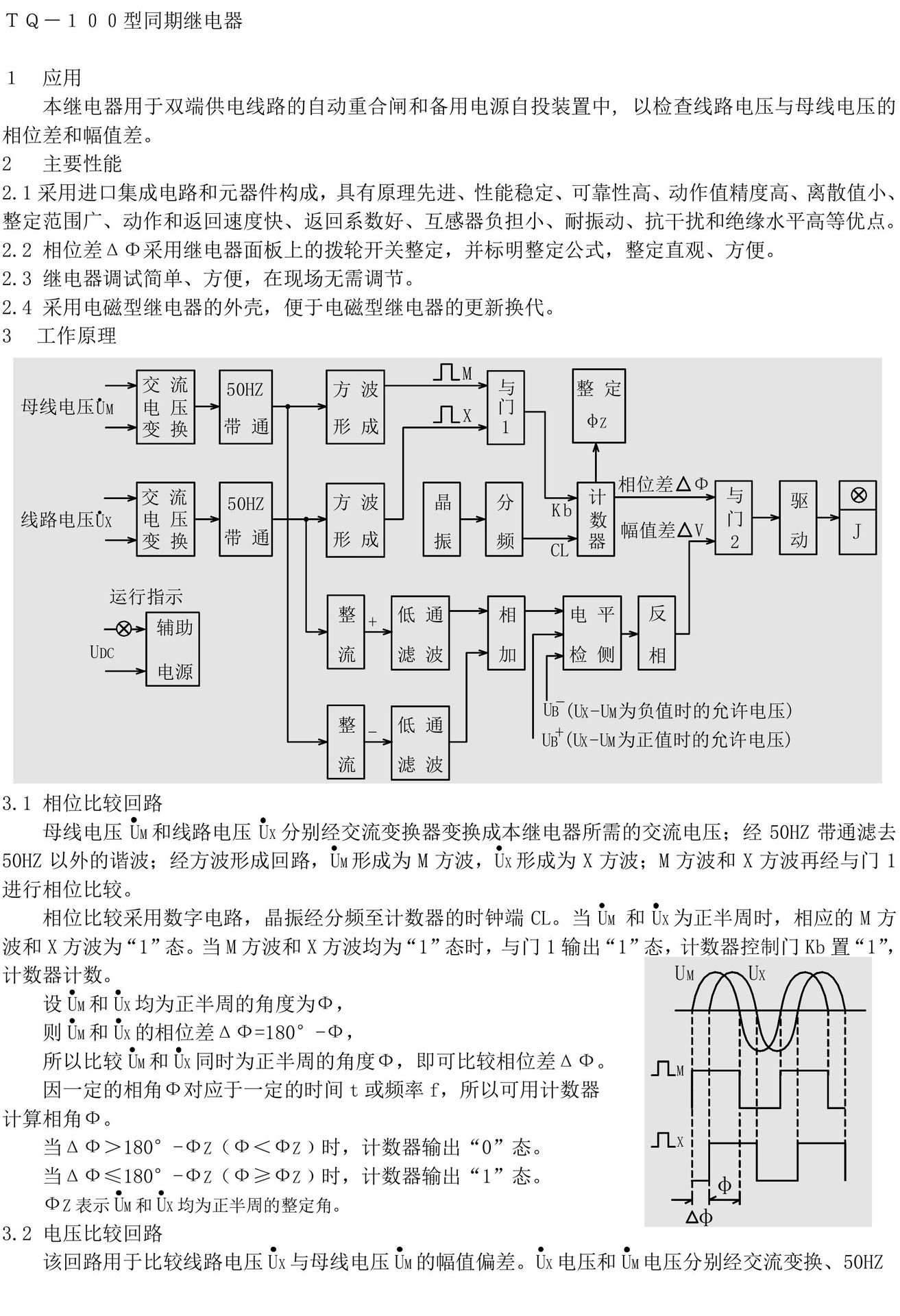

3工作原理

3 1相位比较回路
   母线电压UM和线路电压Ux分别经交流变换器变换成本继电器所需的交流电压；经50HZ带通滤去
50HZ以外的谐波；经方波形成回路，UM形成为M方波，Ux形成为x方波；M方波和x方波再经与门1
进行相位比较。
   相位比较采用数字电路，晶振经分频至计数器的时钟端CL。当UM和Ux为正半周时，相应的M方
波和X方波为“1”态。当M方波和X方波均为“1”态时，与门1输出“1”态，计数器控制门Kb置“1”，计数器计数。
   设UM和Ux均为正半周的角度为Φ，
   则U和Ux的相位差△Φ=180。Φ，
   所以比较U和Ux同时为正半周的角度Φ，即可比较相位差△Φ。
   因一定的相角Φ对应于一定的时间t或频率f，所以可用计数器
计算相角Φ。
   当△Φ >180。ΦZ(Φ<Φz)时，计数器输出“O”态。
   当△Φ≤180。Φz(Φ≥Φz)时，计数器输出“1”态。
   ΦZ表示UM和Ux均为正半周的整定角。

3 2电压比较回路
   该回路用于比较线路电压Ux与母线电压UM的幅值偏差。Ux电压和UM电压分别经交流变换、50HZ
带通、整流和低通滤波，然后相加，再进行电平检测，经反相器进入与门2，作为相位比较回路的闭锁条件。
   令Ux为额定值，UM0，电平检测比较电压为UB+。
   i>Ux，则Ux-UM<0，电平检测比较电压为UB。
设UB_I= IUB- I=UB
   当Ux UM≤UB时，电平检测经反相器输出“1”态至与门2，不起闭锁作用。
   当Ux  UM|>UB时，电平检测经反相器输出“O”态至与门2，起闭锁作用，使继电器不动作；
3 3继电器出口回路
   当Ux UM≤UB时，UM和Ux的幅值差在允许范围内，电平检测经反相器输出“1”态。
   当Ux UM|>UB时，  UM和Ux的幅值差超出允许范围，电平检测经反相器输出“O”态。
   只有相位差△Φ≤180。  Φz和幅值差Ux UM≤UB两条件同时满足时，与门2才输出“1”态，
经驱动回路作用于出口，继电器动作。有一个条件不满足，继电器不能动作。
4技术条件
4 1环境基准条件
   环境温度：20±2℃
   相对湿度：45%- 75%
   大气压力：86-106KPa
4 2正常使用条件
   环境温度：-10℃-+50℃
   环境相对湿度：不大于90%
   大气压力：86-IIOKPa
   储存和运输过程中的极限温度：  25℃-+70℃
   使用地点的海拔高度：不大于2500米
   使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
   可靠的供电电源。
4 3额定参数
   额定交流电压：IOOV；ioo／√3v
   额定频率：50HZ
   辅助直流电源额定电压：220V; IIOV; 48V
4 4特性参数

动作时间和返回时间：在电压差UB为0，相位差为△Φ Z/1. 5情况下测试，
   动作时间不大于50mS，返回时间不大于20mS。
   电压差UB由用户订货时提出，生产厂家出厂前调好，现场不可以整定。
4 5直流电源电压允许波动范围：0 8-1. 15倍额定电压
4 6大功耗：
   交流电压回路：IOOV情况下UM和Ux各回路不大于0 5VA。
   直流回路：在直流额定电压为220V情况下，不大于7W。
4 7大触点容量：
   切断负载能力：直流250V以下，t=5ms，感性负载50w，阻性负载I50W;
   交流250V以下，负载1200VA;
   允许长期接通电流：5A。
4 8交流电压回路过载能力：1 2倍额定电压下可连续工作
4 9绝缘电阻：符合能源部SD18987《静态继电器保护及安全自动装置通用技术条件》
4 10绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压IOOOV
历时一分钟无击穿。
4 11抗干扰性能：符合国家GB616285《静态继电器及保护装置的电气干扰试验》标准。
4 12电气寿命：触点在额定负荷下为一万次。
4 13机械寿命：触点在空载状态下为三百万次。
5结构型式代号及相应背视端子接线
 结构型式代号：AK-II，AQ-II (AK-II嵌入式加底座为AQ-II)，AP-II，JK-I/18。外形尺寸、安装开孔尺寸参见结构图

6  使用
6 1在使用继电前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
6 2接线应符合本产品第5条端子接线要求。
6 3按继电器面板上的公式用拨轮开关进行动作值整定，拨轮开关数字不大于900。
   整定公式：△Φ=180。  2[10口+口+0. 1口]。
6 4特性参数测试
按上图接线，在正常使用条件下测量，其特性应符合4 4条的规定。
a)相位差测量
系统电压ux和母线电压UM为额定值IOOV（100√3v），固定ux的相位，改变UM的相位，进行相位差测量。
   按面板上的公式进行相位差△中整定，测量动作范围、级差、整定值误差和返回系数。
   b)压差测量
   系统电压ux固定为额定电压IOOV（100／√3v），相位差整定在任一值△中z，且相位差为80%
△中z，改变母线电压UM，测量UxUM≤UB不闭锁区和Ux|UMI> IUB闭锁区，及整定值误差和返回
系数。
   Ux—UM≤UB时继电器应动作（不闭锁），Ux_UM|> IUB时继电器应不动作（闭锁）。
   c)动作和返回时间测量
   在Ux=UM-IOOV(或100√3v)，Ux与UM的相位差整定在任一值△中z，Ux和UM的相位差为△中z/1. 5
的条件下测量。合K2测动作时间，断K2测返回时间。
   d)  在0 8-1. 15直流额定电压范围内测动作值变差。
   e)  功耗：交流功耗在交流额定电压100V或100√3v情况下测试
   直流功耗在直流额定电压情况下测试
6 5拉合直流电源试验
   使继电器UX=UM，相角差整定在任意值△中z，△中=△中z+5。，拉合直流电源，继电器不应误动。
7  订货须知
   订货时请写明继电器型号、规格、数量、结构型式代号，主要订货参数和特殊要求。
   主要订货参数：直流电源额定电压、交流额定电压、电压差UB
