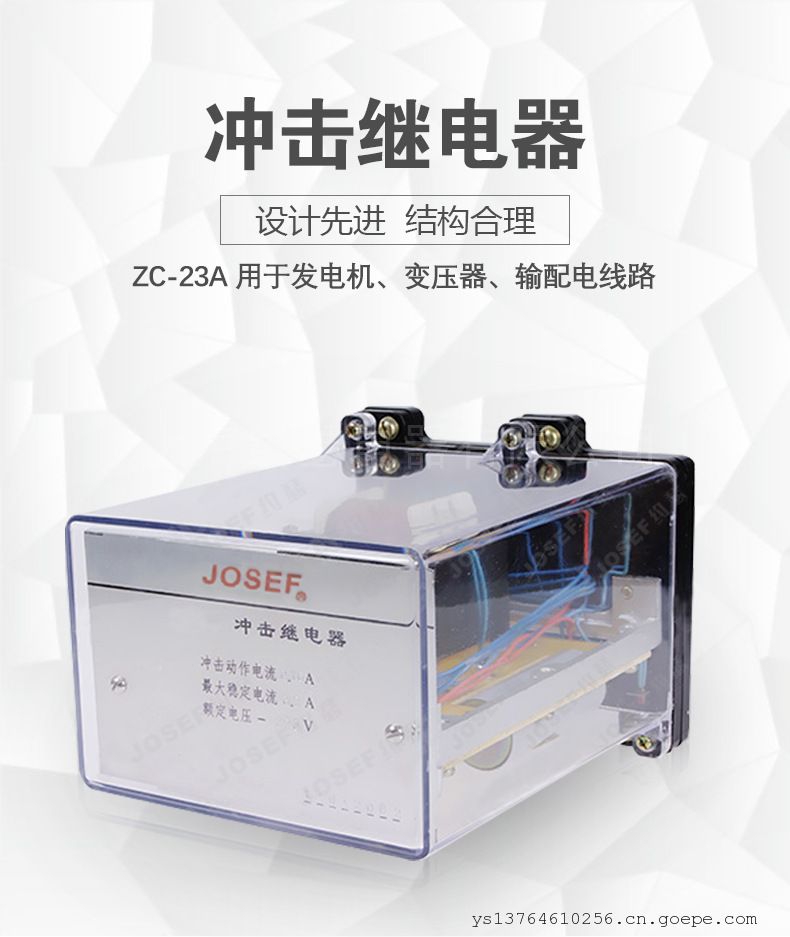

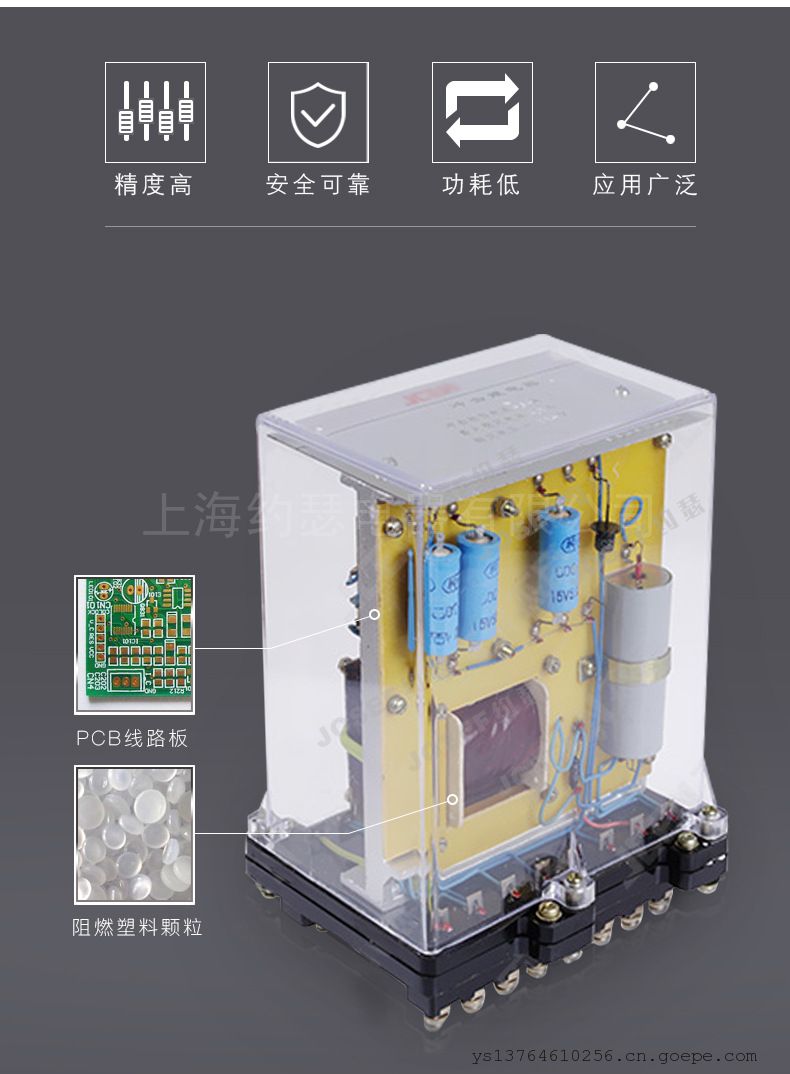

JOSEF约瑟ZC-23A冲击继电器 110VDC 0.015A/0.8A

系列型号

ZC-23冲击继电器；
ZC-23A冲击继电器；

ZC-23B冲击继电器

一、用途

(以下简称继电器)，广泛用于直流操作的继电器保护及自动控制回路中，作为集中控制信号元件。

二、主要技术参数

额定电压：DC 220V、110V、48V、24V。

小冲击动作电流：ZC-23型不大于0.16A，ZC-23A型不大于0.015A。

大稳定电流：ZC-23型为3.2A，ZC-23A型为1.5A。

功率消耗：在变流器BL一次绕组通大稳定电流时，其功率消耗不大于7W；出口继电器ZJ在额定电压下，动作状态时功耗不大于10W。

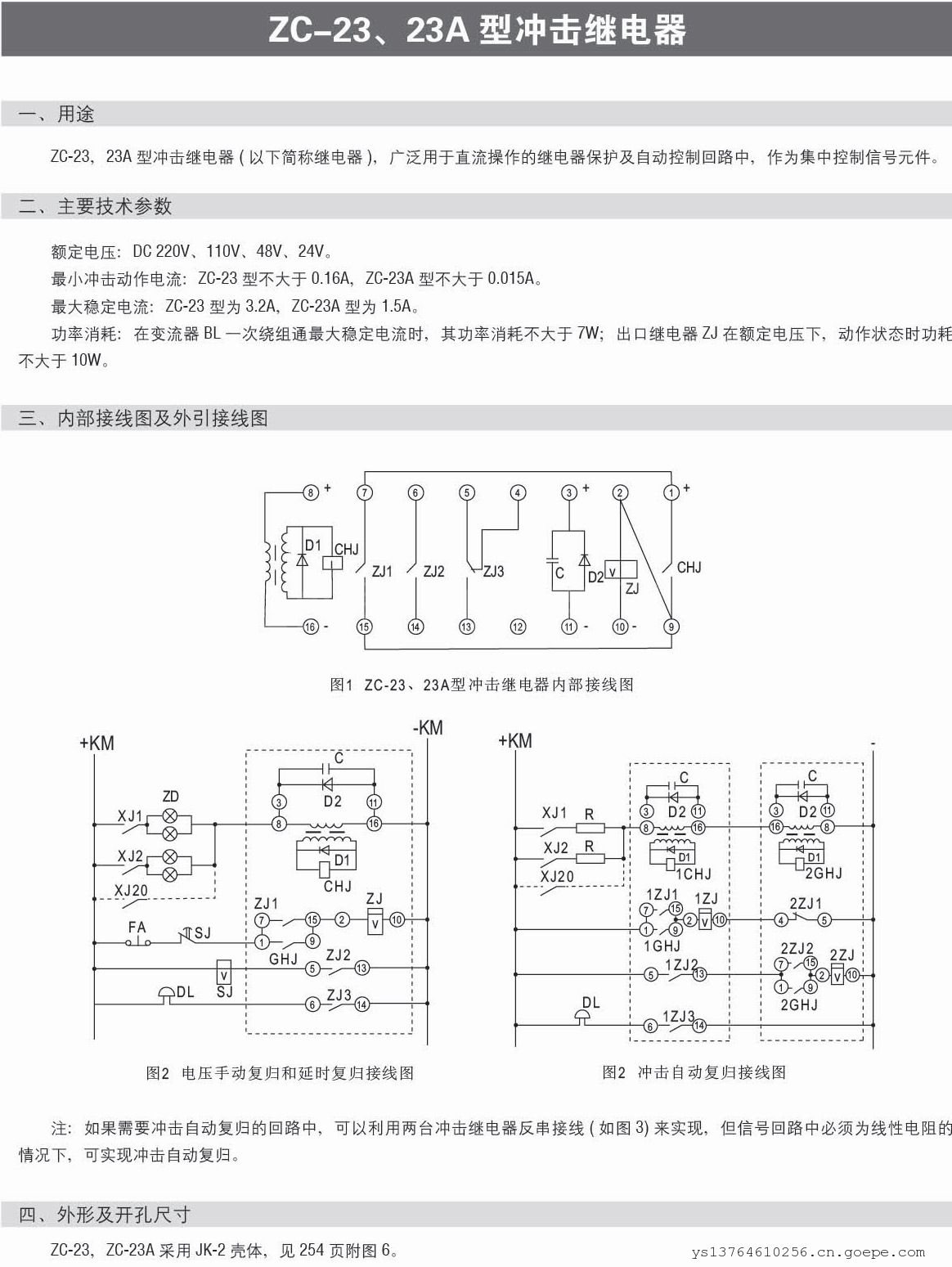

三、内部接线图及外引接线图

ZC-23、23A型冲击继电器背后接线图及外引接线

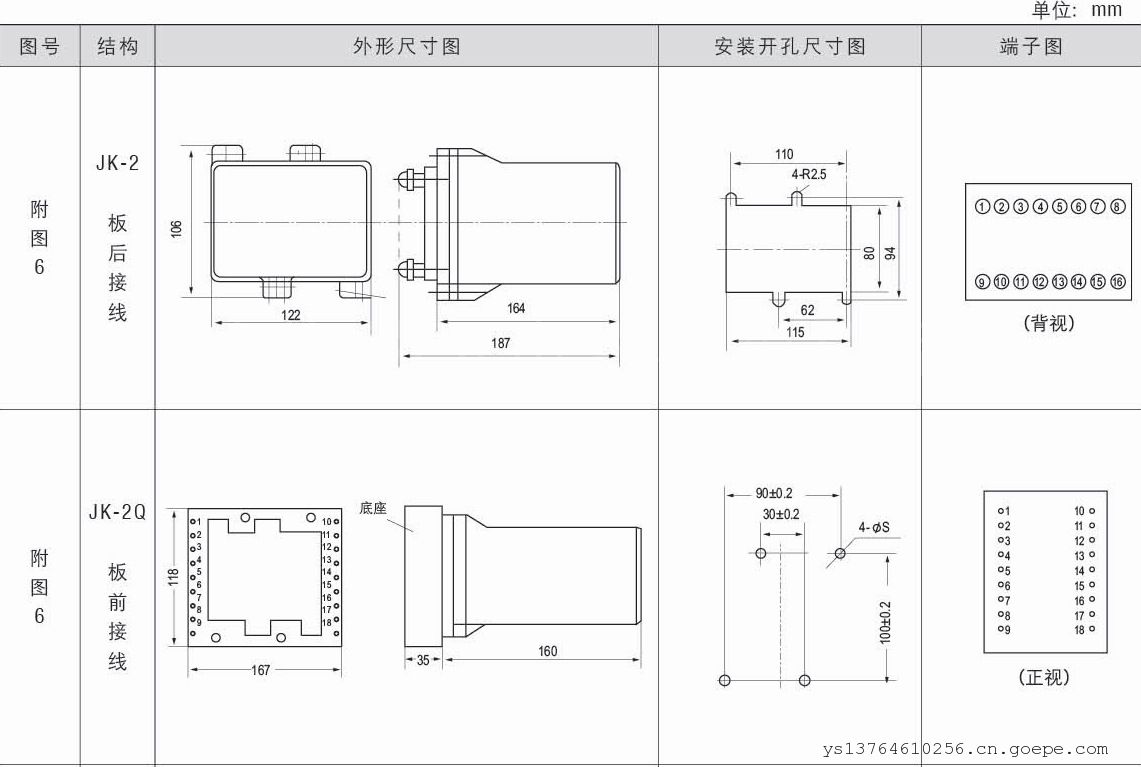

四、外形及开孔尺寸

订货需知：

8.1 产品型号、名称、辅助电压等级。

8.2 订货数量。

8.3 继电器配套: 如底座、插套等（ABB结构配件须另行订货）。

1.静态冲击继电器具有手动复归与延时自动复归两种复归方式

2.在预告延时时间内，动作电流为一个长信号与短信号重叠时，只要长信号不返回，产品应可靠动作。

3.产品内附延时预告信号的延时时间元件和报警定时时间元件，可省去外部的两只时间继电器。

4.音响报警时，除手动复归音响外，产品可经定时回路自动解除音响。

5.产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

6.静态冲击继电器适用于不同的中央信号接线方式，不论产品接于电源的正端或负端，均无需设置跨线。

7.具有很小的功耗，因此不需要外附电阻。
