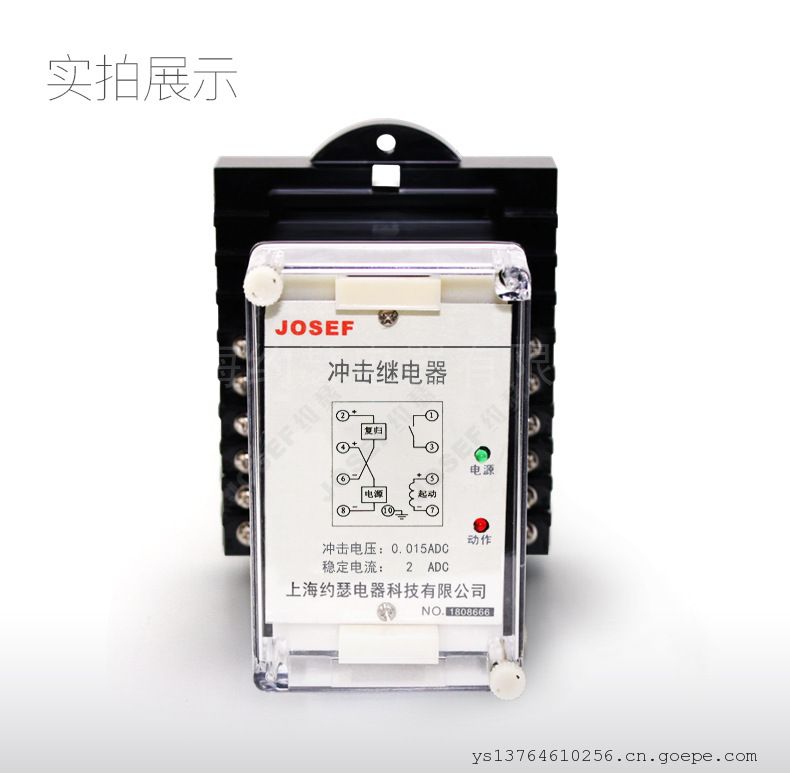

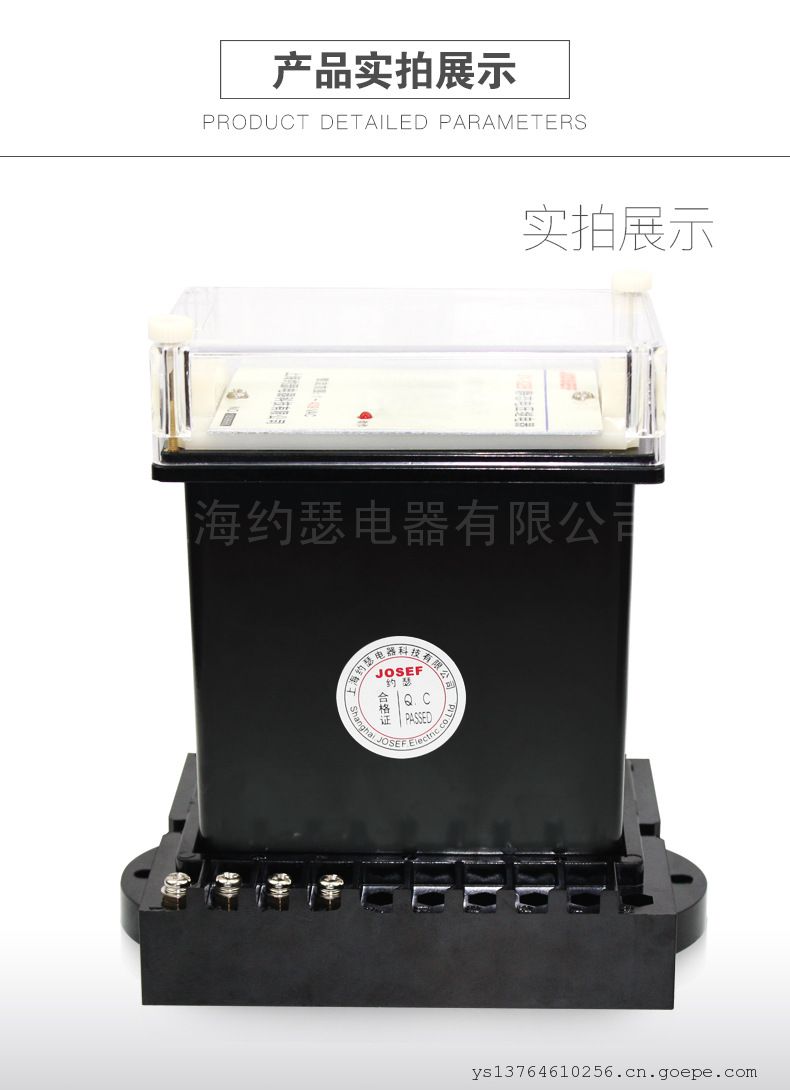

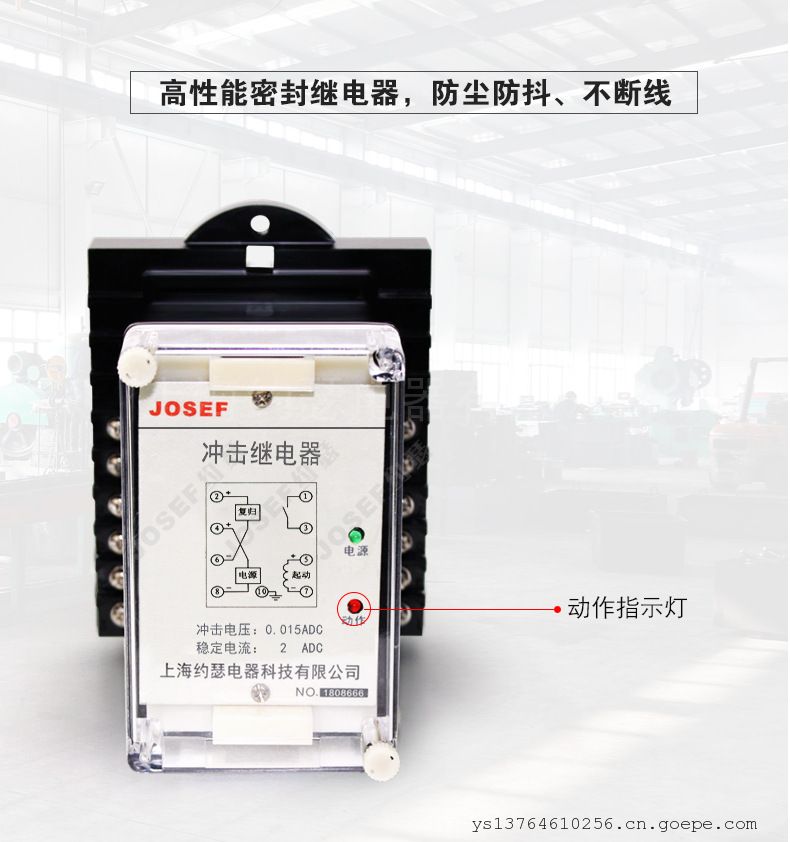

JOSEF约瑟XDJC-11冲击继电器 DC220V

冲击继电器型号：

JC-7/11冲击继电器    JC-7/21冲击继电器

JC-7/22冲击继电器    JC-2冲击继电器

JC-2T冲击继电器    JC-2TH冲击继电器

CDJC-2A冲击继电器    XJC-1/3冲击继电器

XDJC-11冲击继电器    RCJ-2静态冲击继电器

用途

冲击继电器主要用于继电保护及安全自动装置回路中作各类故障集中报警启动音响之用，即在电站、变电所及各相关工程系统中央音响报警回路作重复动作之元件。

工作原理

冲击继电器由变流器、动作判别和返回判别、脉宽检测、保持电路、动作延时和返回延时、触发器、出口继电器、外部复归及稳压电路组成。当某一回路光字牌点亮，电流流过继电器内的变流器初级绕组，在变流器次级绕组上感应出一脉冲电压，该电压分别被送入动作判别和返回判别回路，由于动作判别回路只在灯亮时有输出而灯灭时无输出，返回判别回路则反之，因此动作判别回路和返回判别回路不会同时有输出。然后判别回路输出信号送入脉宽检测器进行判别，以免由于回路中的感应电压而造成继电器误动作。脉宽检测电平送入到动作延时或返回延时回路，经延时达到整定时间，经过触发器后驱动出口继电器。由于触发回路具有记忆功能，因此当继电器动作后直至有光字牌熄灭或外部复归使继电器返回继电器动作和返回均有记忆功能。

技术数据

额定直流辅助电压:48 V，110 V，220 V

*小冲击动作及复归电流:JC-7/11、JC-7/21为0.01 A;JC-7/12、JC-7/22为0.1 A;JC-23A为0.01 A;JC-23为0.1A。

热稳定电流:JC-7/11、JC-7/21为0.8 A;JC-7/12、JC-7/22为4 A;JC-23 A为0.8 A;JC-23为3.2A。

动作及返回延时整定范围:JC-7/21、JC-7/22延时范围为0~9 s，误差士10%;JC-7/11、JC-7/12无延时功能。JC-23A、JC-23延时范围为0~9 s，误差士10 %。

功率消耗

在直流额定电压下功耗不大于6 W。

在热稳定电流下，测量回路功耗不大于1 W

触点性能

触点断开容量:在电压不大于250 V、电流不大于0.5 A，无感负的直流回路中，继电器触点断开容量为50 W，或在电压不大于250 V、电流不大于5 A (COS=00.1)交流电路中，继电器断开容量为250VA。

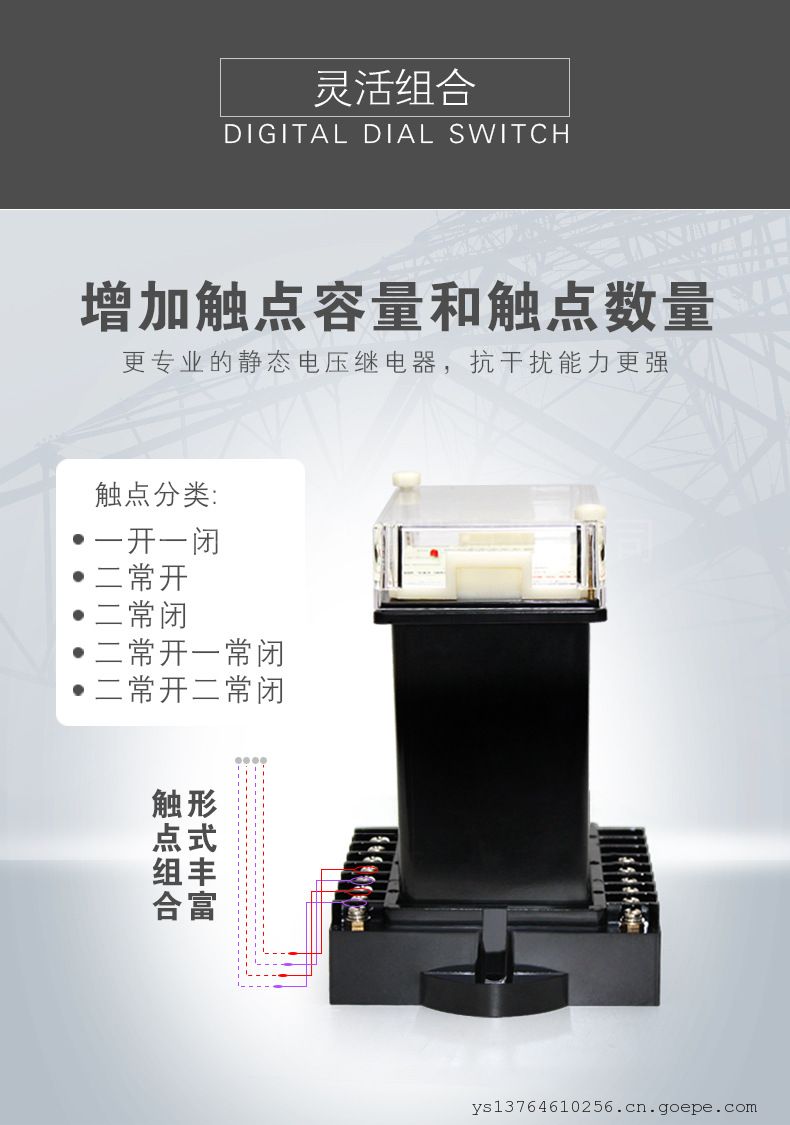

继电器触点形式:JC-7继电器提供两付动合触点。

继电器机械寿命10次，电寿命104次。

介质强度

继电器各导电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，以及不同回路之间应能承受2 kV(有效值)、50 H的交流试验电压，历时1 min 的试验，而无绝缘击穿及闪络现象 9继电器能在-10°C~+50C温度范围内可靠工作。
