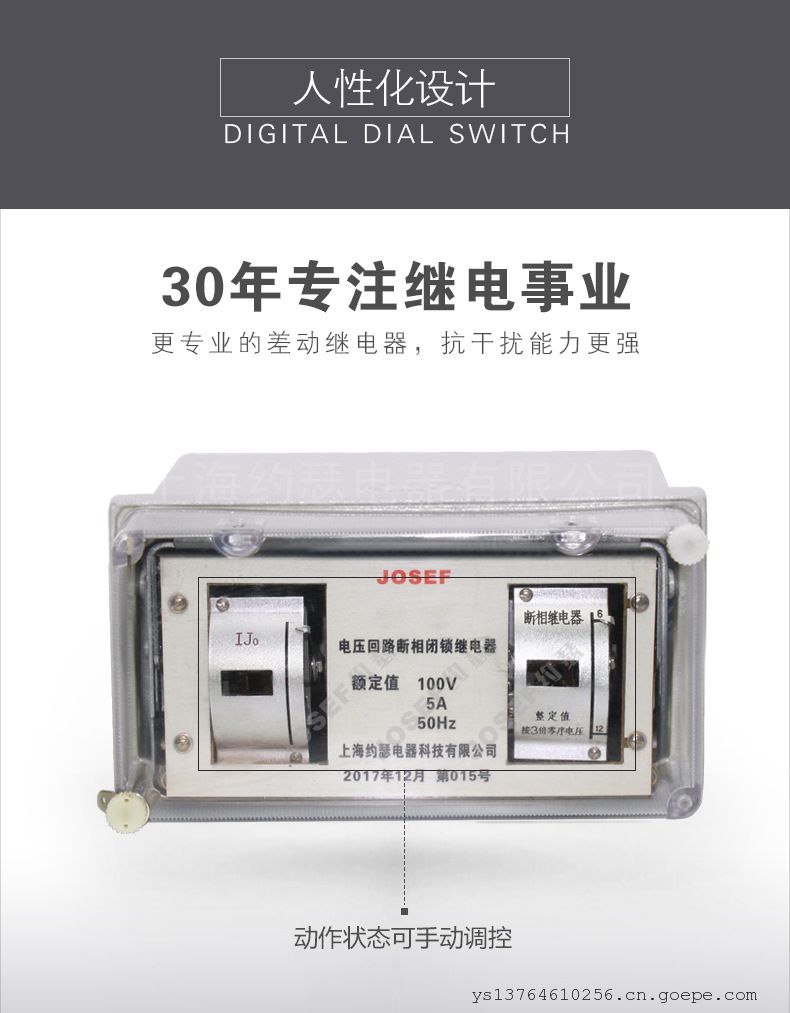

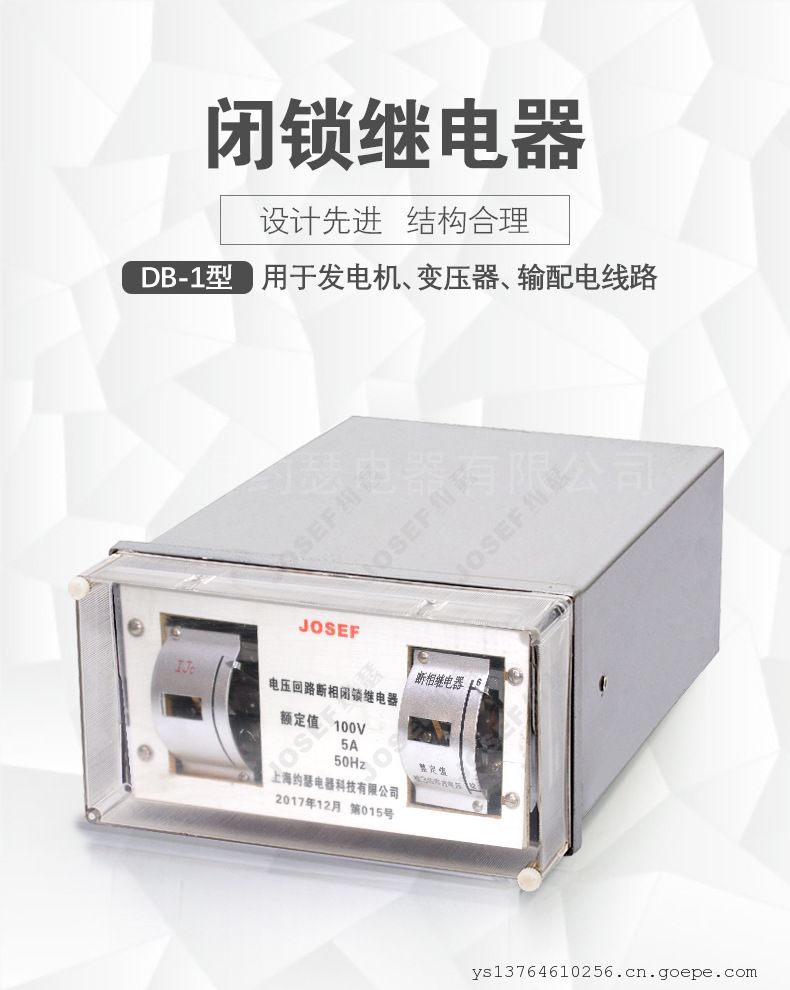

JOSEF约瑟DB-1闭锁继电器 嵌入式安装

1 用途
DB-1型闭锁继电器，是在电压回路发生断路而可能引起继电保护误动作时，用以闭锁继电器。
2 结构和工作原理

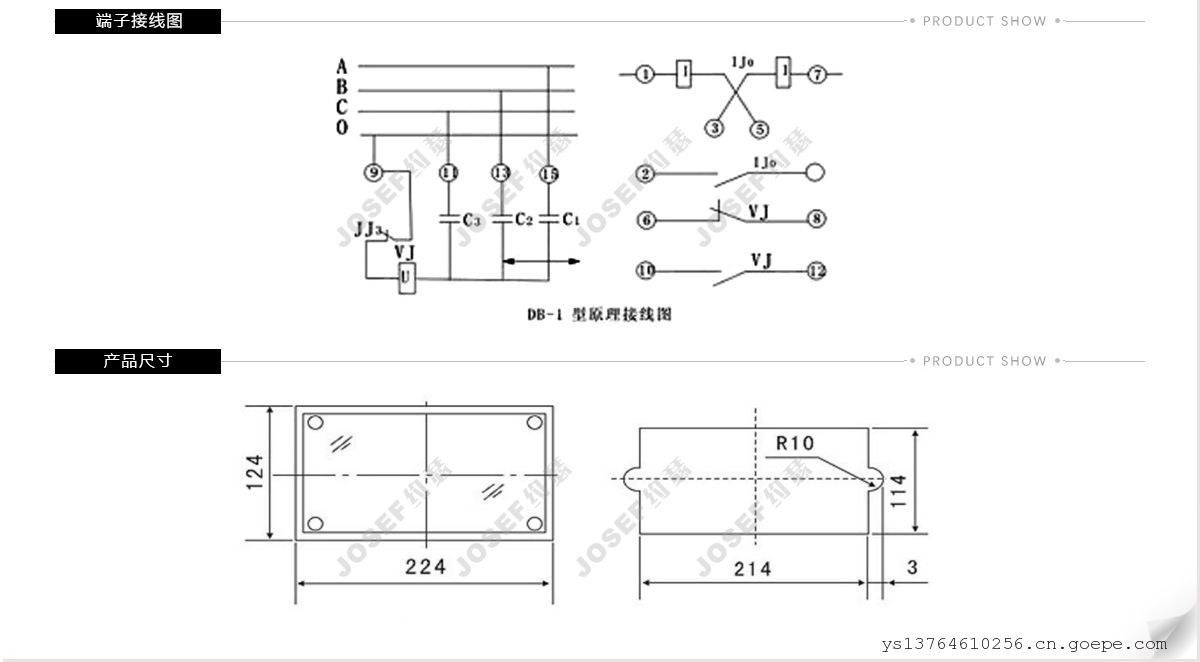

DB-1型断相闭锁继电器的原理线路图见图1。

图1  DB-1原理接线图
断相闭锁继电器线路由零序电压过滤器(三个容量相等的电容器C1～C3所组成)闭锁继电器UJ及零序电流继电器1J0所组成。
当一相或两相断线时，出现零序电压使继电器UJ动作，继电器UJ触点控制着继电保护电路。
当电网中发生接地短路(包括两相接地短路)时，也有零序电压出现，继电器UJ可能动作闭锁继电保护，为避免此种情况，继电器UJ的绕组电路接入零序电流继电器1J0的动断触点，当接地短路时，1J0动作，断开UJ的绕组电路。
在必要情况下，可用电容器并联一个熔断器上，使在各相中的熔断器都烧断时，继电器UJ也能动作。

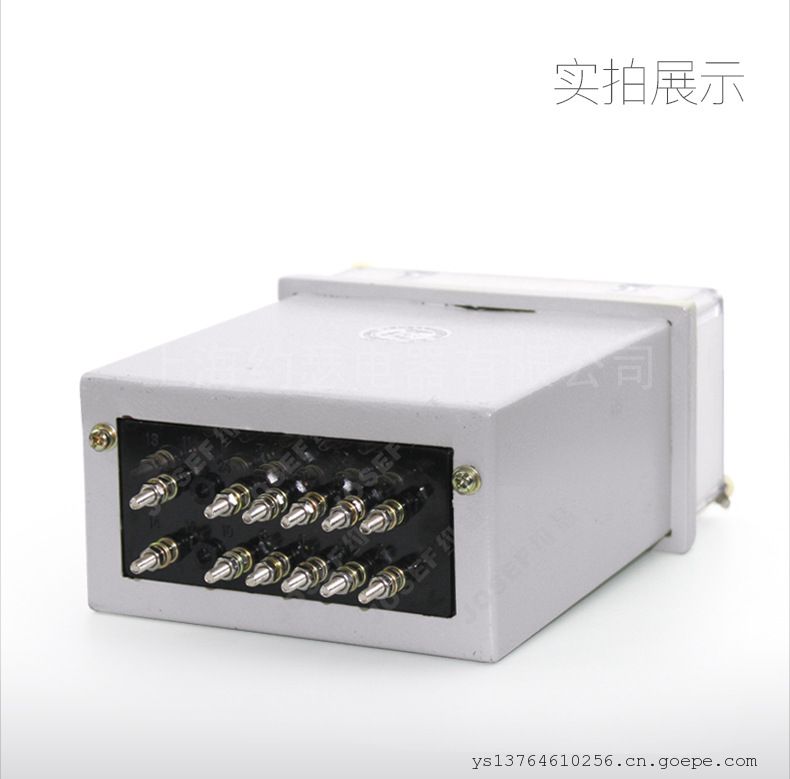

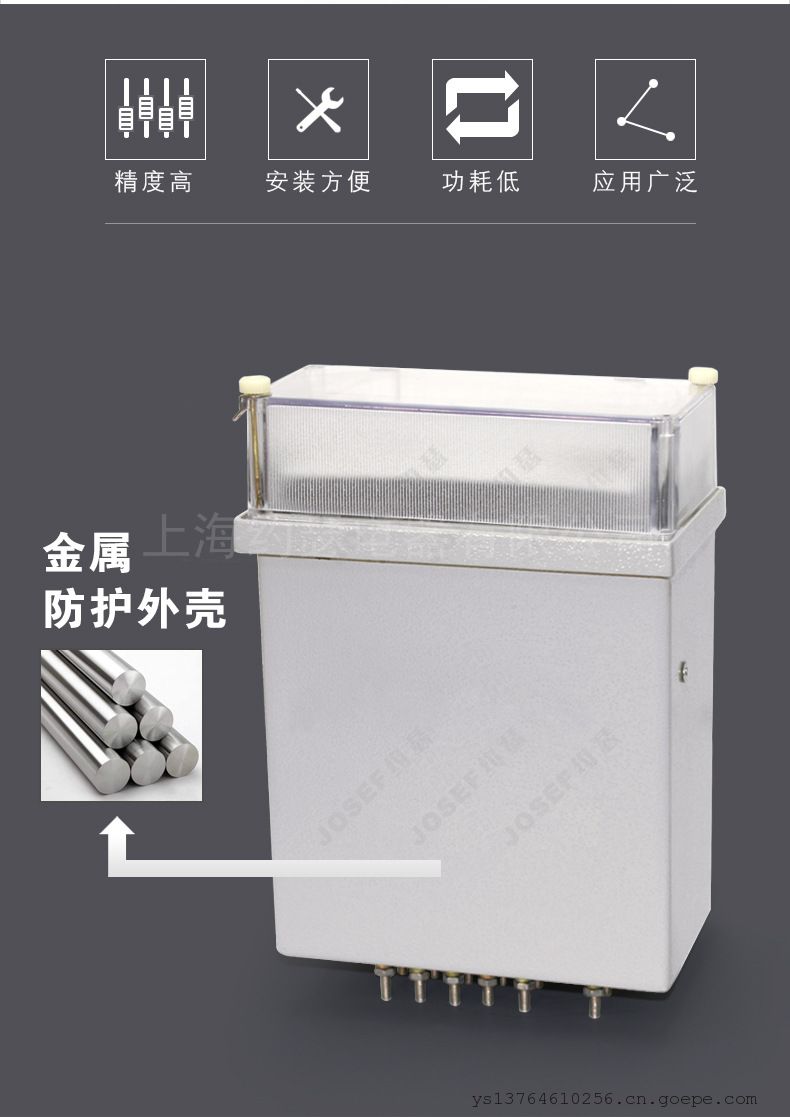

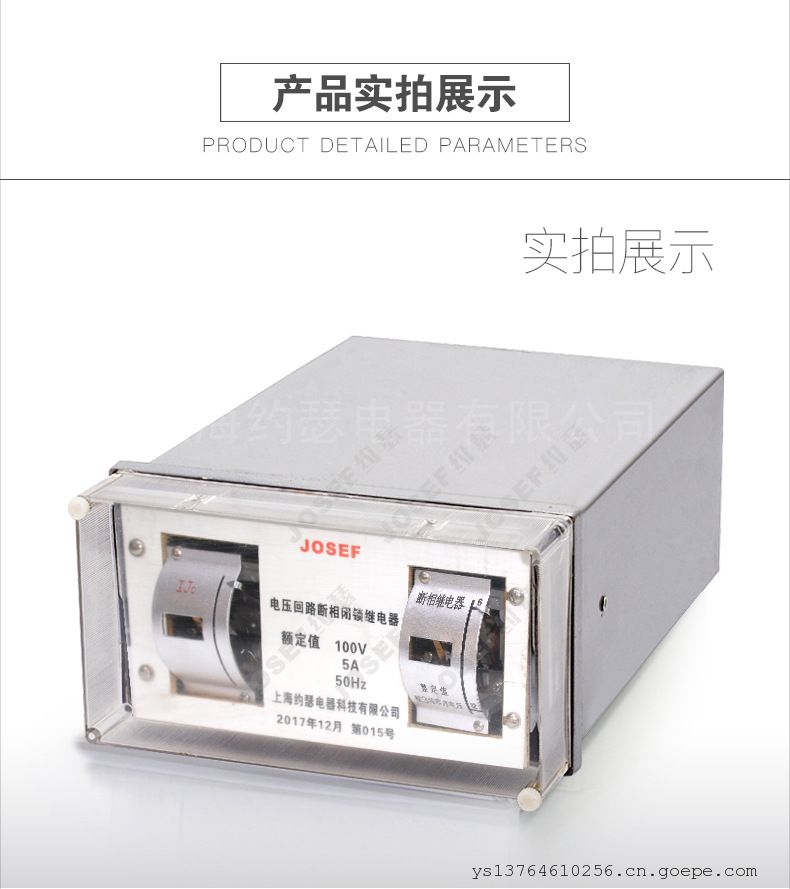

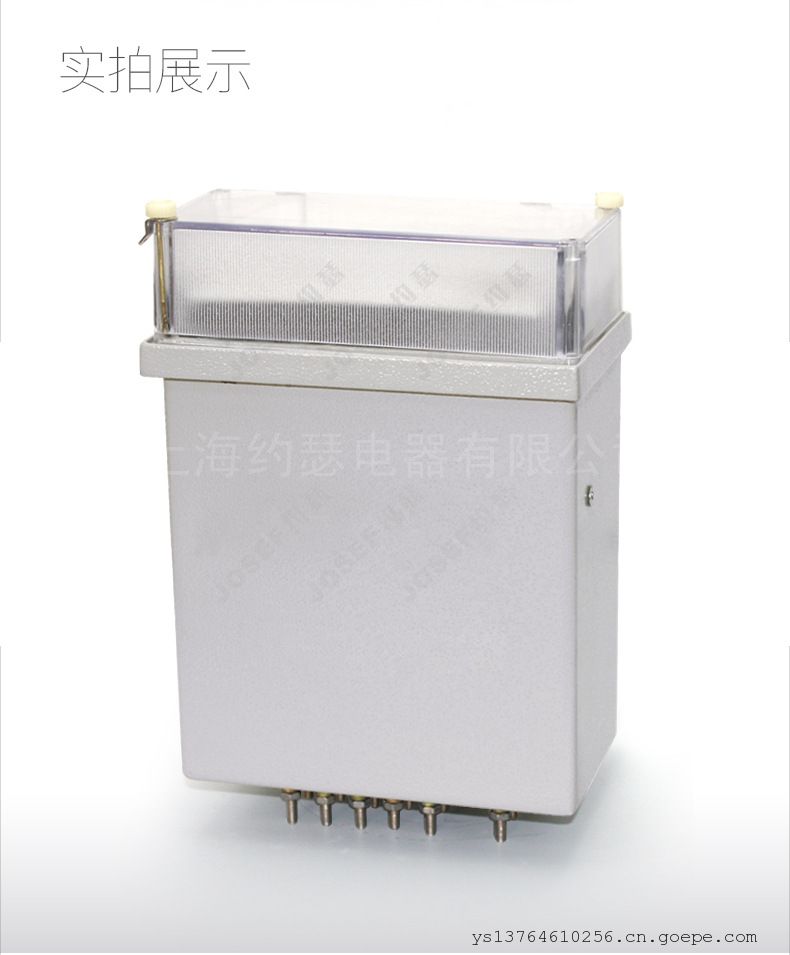

继电器有A32K、A32P、A32H、A32Q四种结构，其外形尺寸、端子图及安装开孔尺寸如附图所示。

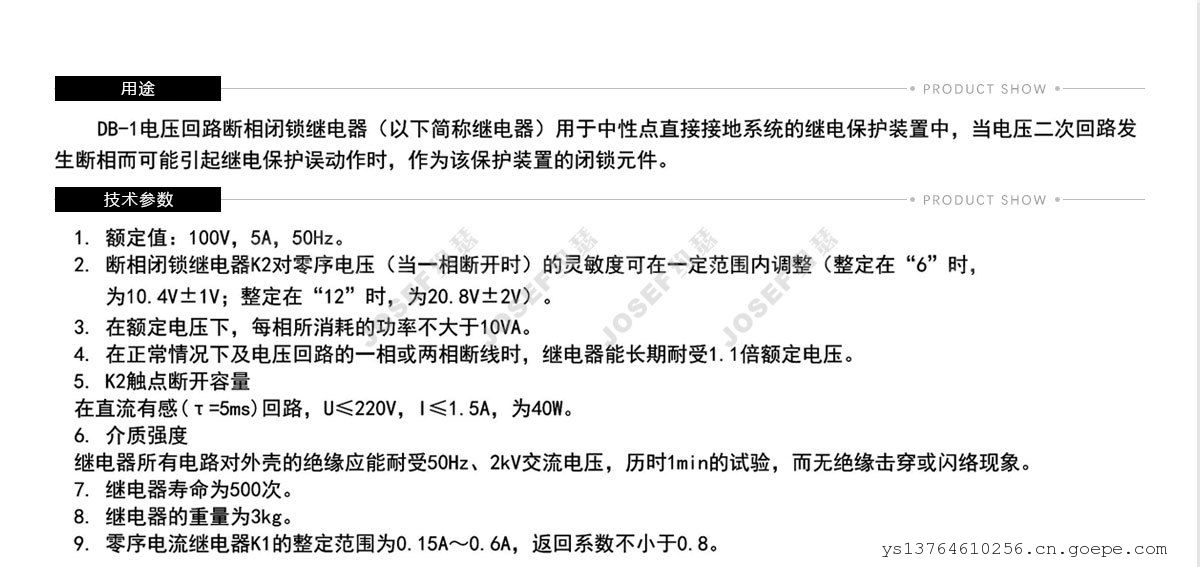

3 技术数据
3.1 额定值：110V、5A、50Hz
3.2 在额定电压下每相所消耗的功率不大于10VA。
3.3断相闭锁继电器在无电状态下，当温度为+40℃及空气的相对湿度不大于85%时，历时48h后，继电器所有导电部分与非金属导电部分及外壳之间的绝缘电阻不小于10MΩ。
3.4继电器所有导电部分对外壳应能耐受交流50Hz，电压2kV历时1min试验而无
击穿或闪络现象。
3.5继电器在正常状态及断开一相或两相电压时，继电器UJ线圈的温升能长期耐
受110%交流额定电压。
3.6断相闭锁继电器UJ对三倍零序电压(当一相断开时)的灵敏度可在6～12V范围内调整。
3.7 继电器1J0有下列规范：
电流继电器DL-1A/0.6-当交流额定电流2A时
3.8 在电压不大于220V，电流不大于1.5A时，继电器UJ触点的断开容量在直流电感负荷(其时间常数为5±0.75ms电路中不大于40W。 3.9 各元件的技术数据列于表1中。

3.10
继电器重量约为3kg。

订货须知DB-1型电压回路断相闭锁继电器 嵌入式安装
继电器的型号及名称。
订货数量与规格。
接线方式（板前或板后）
