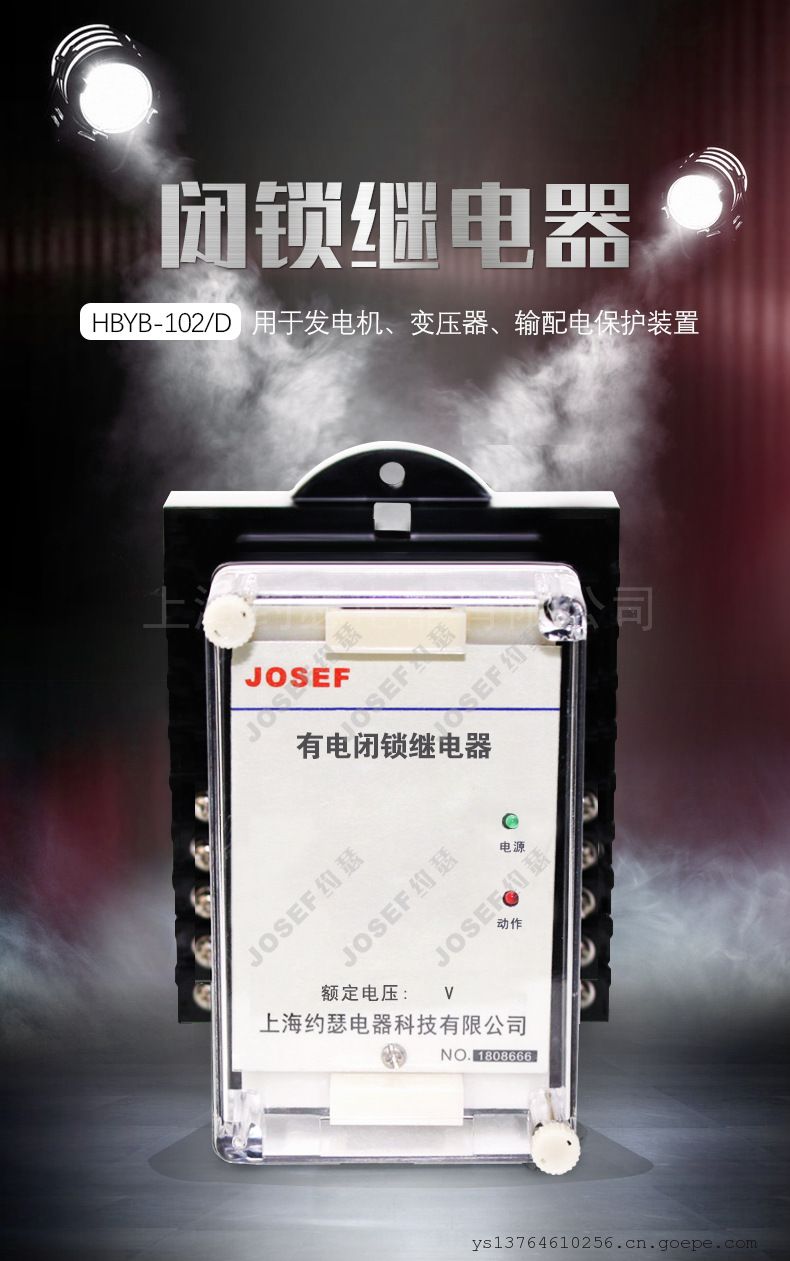

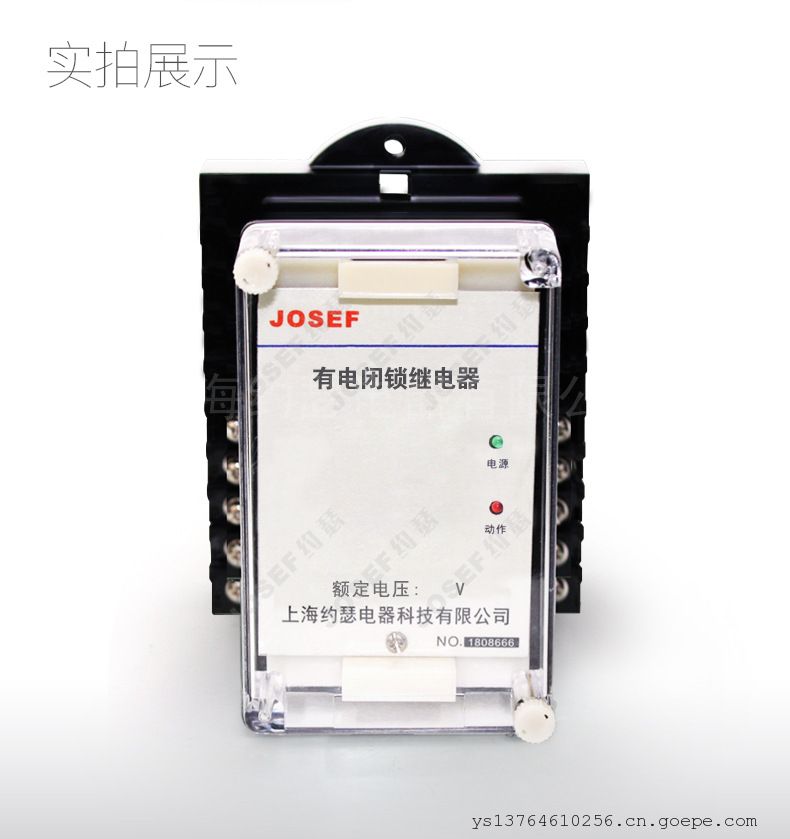

JOSEF约瑟HBYB-102/DG闭锁继电器 100V

系列型号

HBYB-101/D静态有电闭锁继电器

HBYB-101/A静态有电闭锁继电器

HBYB-102/D静态有电闭锁继电器

HBYB-102/A静态有电闭锁继电器

1应用范围

用于发电厂和变电站内，用作高压母线合接地刀闸的闭锁元件,以防止高压母线带电时合接地刀闸。

2型号定义

(3工作原理及主要性能

的主要构成元件是集成运算放大器。集成运算放大器具有大于10°的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护的器件。交流电压UA、UB、Uc经交流电压变换器变换成本继电器所需要的交流电压-0a、0b和Uc;-0a、Ub和Uc经加法器相加，再经150HZ带阻和50HZ带通滤去50HZ以外的谐波;然后再通过整流、滤波变成直流电压送入整定回路:整定回路靠改变运算放大器的放大倍数来改变整定值:整定回路的输出电压U,再送入电平检测器与比较电压U。进行比较;然后再通过驱动，作用于出口继电器J。

令Ua=Ub=Uc=Uφ，加法器输出电压为UD;

正常运行状况下，Uo=-Ua+Ub+Uc，Up=2Uφ A相断线或两相断线状况下Ub=∪φ; B、C相断线状况下Ub=v3∪φ。所以在正常运行、单相断线和两相断线状况下继电器动作，闭锁输出，不允许合接地刀闸。高压母线无电，继电器返回，闭锁解除，允许合接地刀闸。

★保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观、方便，调试简单、方便，在现场无需调节。

4技术条件

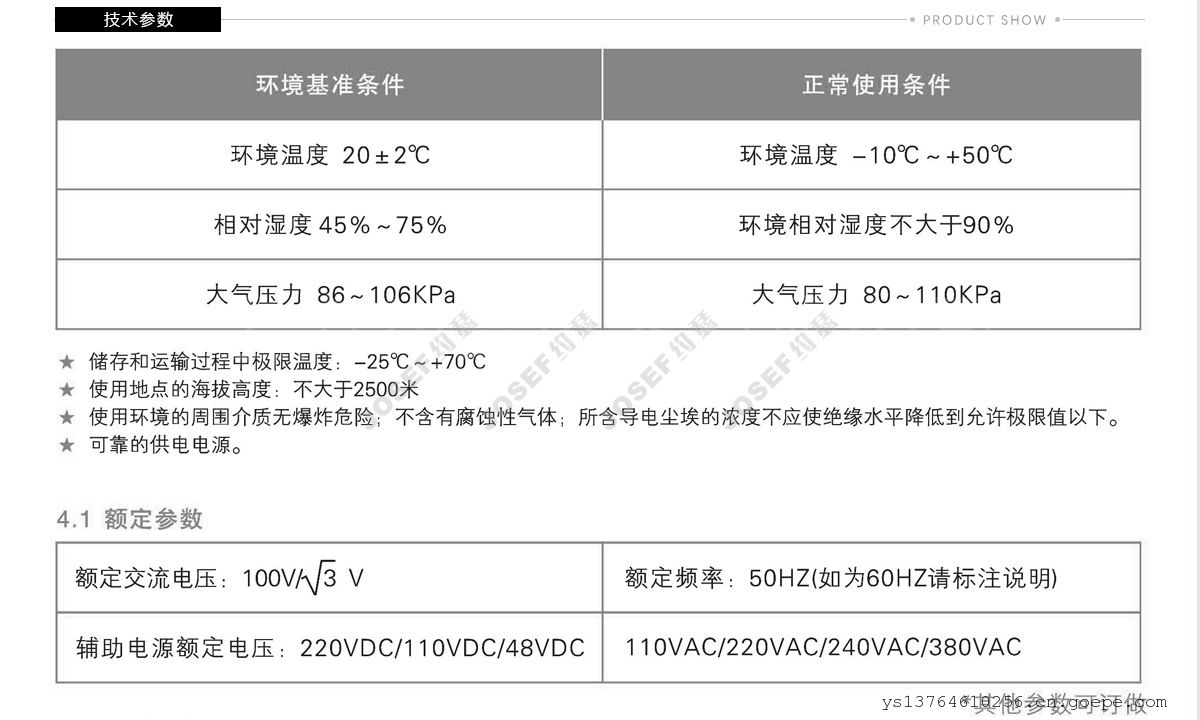

环境基准条件

正常使用条件

环境温度20+20C

环境温度-10°C ~+50°C

相对湿度45% ~ 75%

环境相对湿度不大于90%

大气压力86~ 106KPa

大气压力80~ 110KPa

★储存和运输过程中极限温度: -25C - +70C

使用地点的海拔高度:不大于2500米

使用环境的周围介质无爆炸危险:不含有腐蚀性气体:所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

可靠的供电电源。

4.1额定参数

额定交流电压: 100Vh[3 V

额定频率: 50HZ(如为60HZ请标注说明)

辅助电源额定电压: 220VDC/11 0VDC/48VDC

110VAC/220VAC/240VAC/380VAC

*其他参数可订做

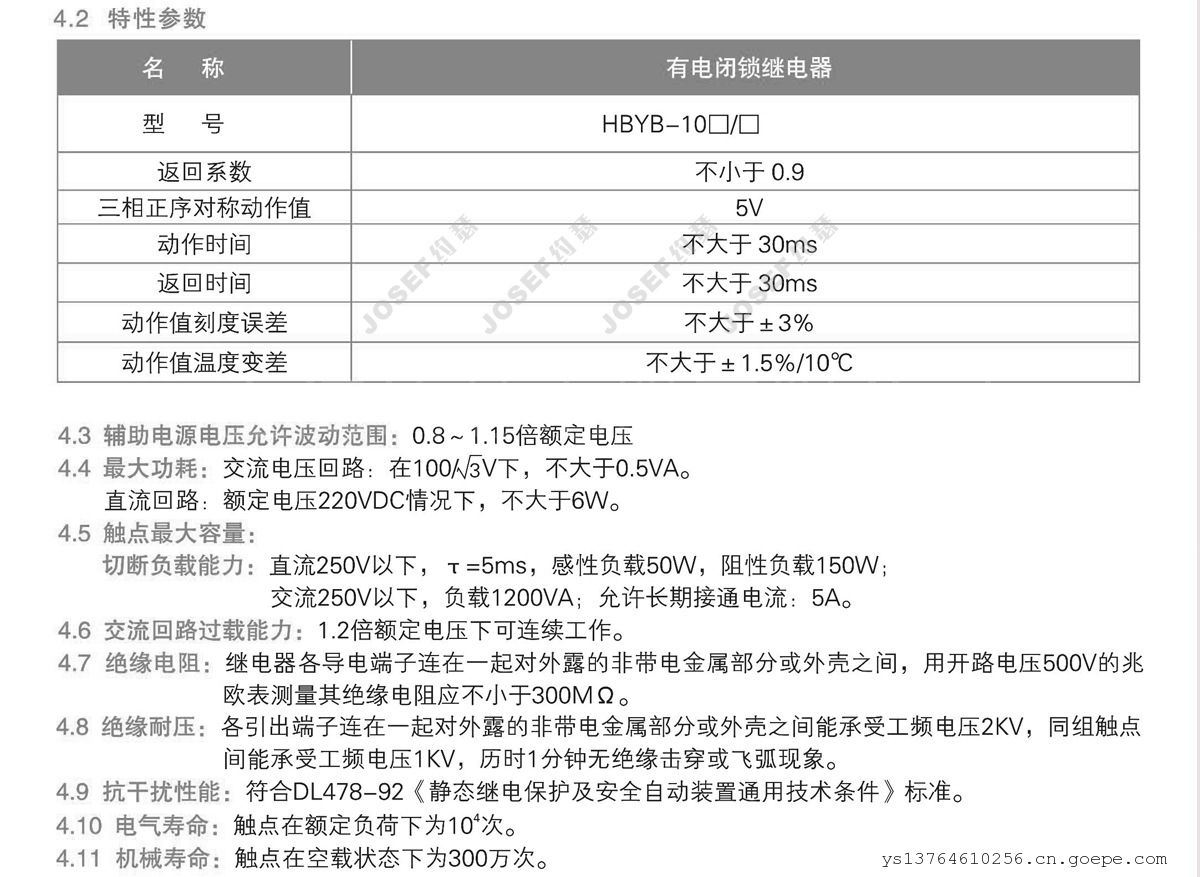

4.2特性参数

4.3辅助电源电压允许波动范围: 0.8~ 1.15倍额定电压

4.4大功耗:交流电压回路:在100人3V下，不大于0.5VA。

直流回路:额定电压220VDC情况下，不大于6W。

4.5触点大容量:

切断负载能力:直流250V以下，τ =5ms，感性负载50W，阻性负载150W;

交流250V以下，负载1200VA;允许长期接通电流: 5A。

4.6交流回路过载能力: 1.2倍额定 电压下可连续工作。

4.7绝缘电阻:继电器各导电端子连在-起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300M口。

4.8绝缘耐压:各引出端子连在-起对外露的非带电金属部分或外壳之间能承受工频电压2KV，同组触点间能承受工频电压1KV，历时1分钟无绝缘击穿或飞弧现象。

4.9抗干扰性能:符合DL478- -92 《静态继电保护及安全自动装置通用技术条件》标准。

4.10电气寿命:触点在额定负荷下为10次。

4.11机械寿命:触点在空载状态下为300万次。

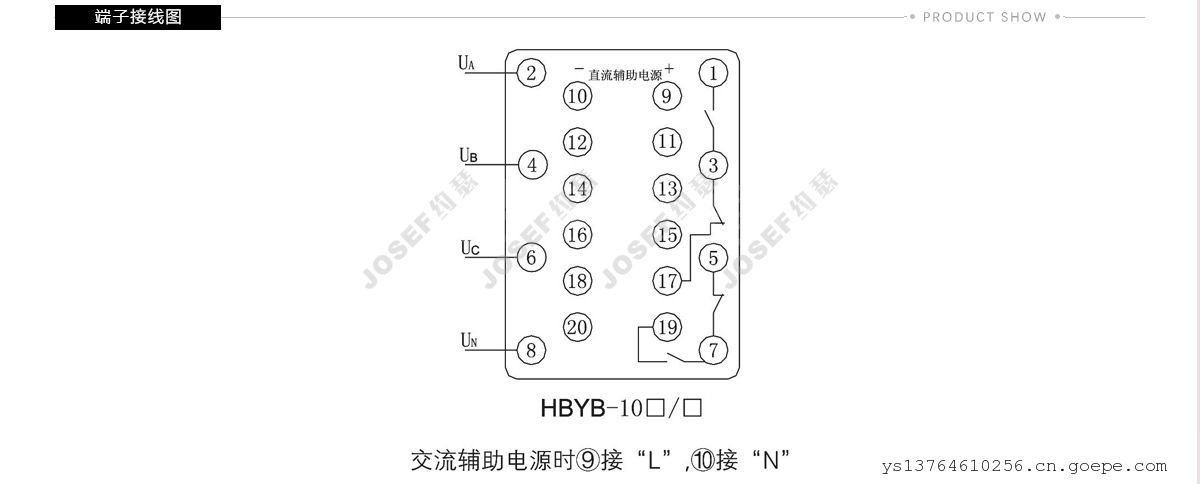

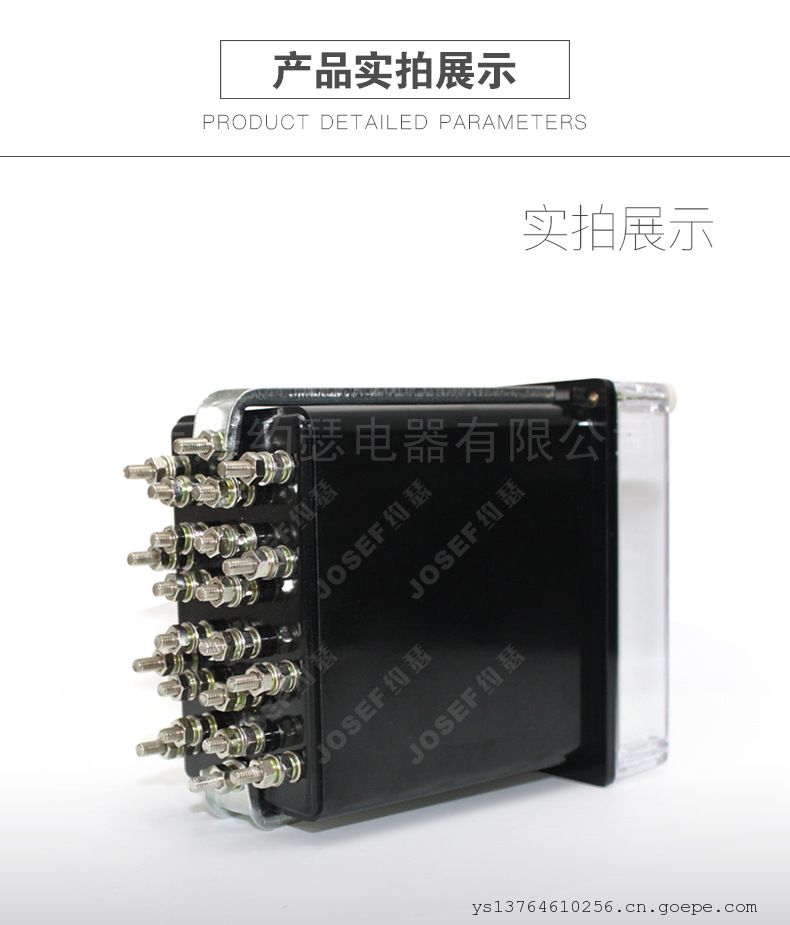

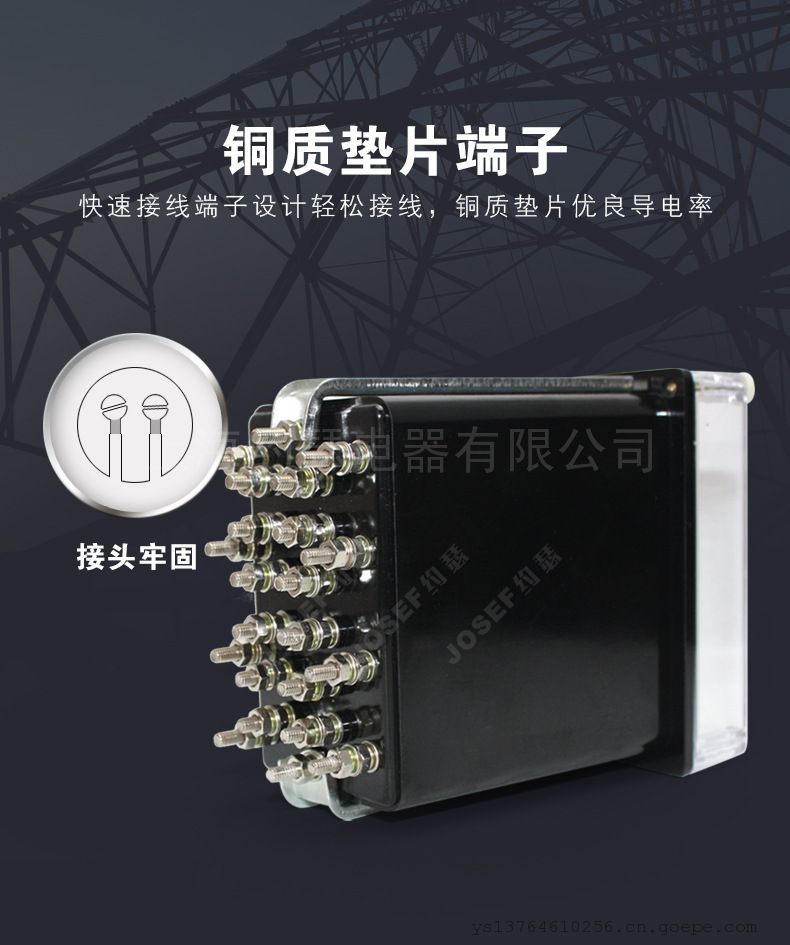

端子接线图

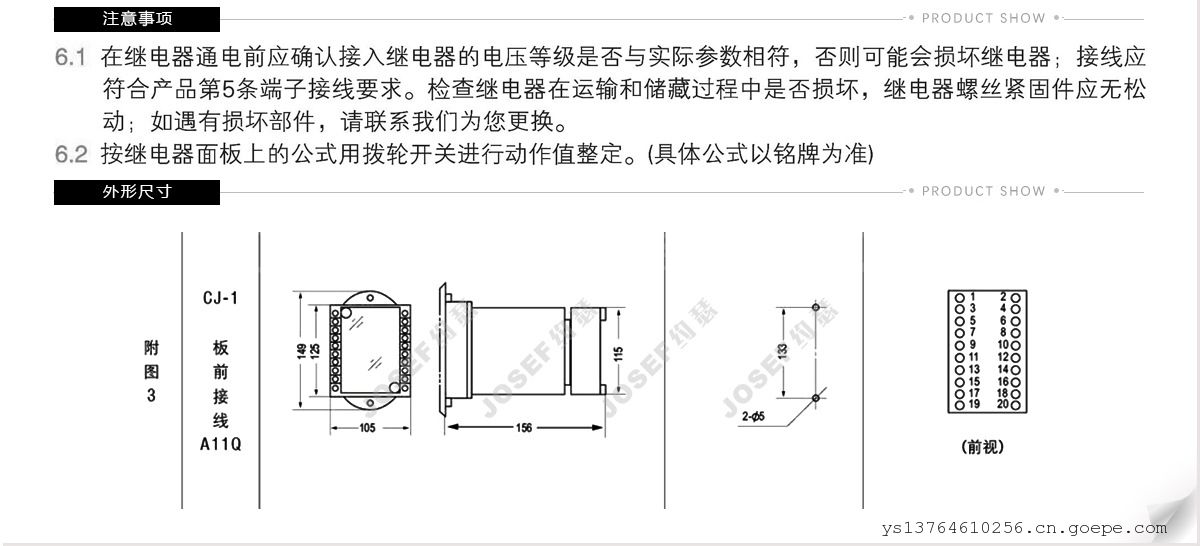

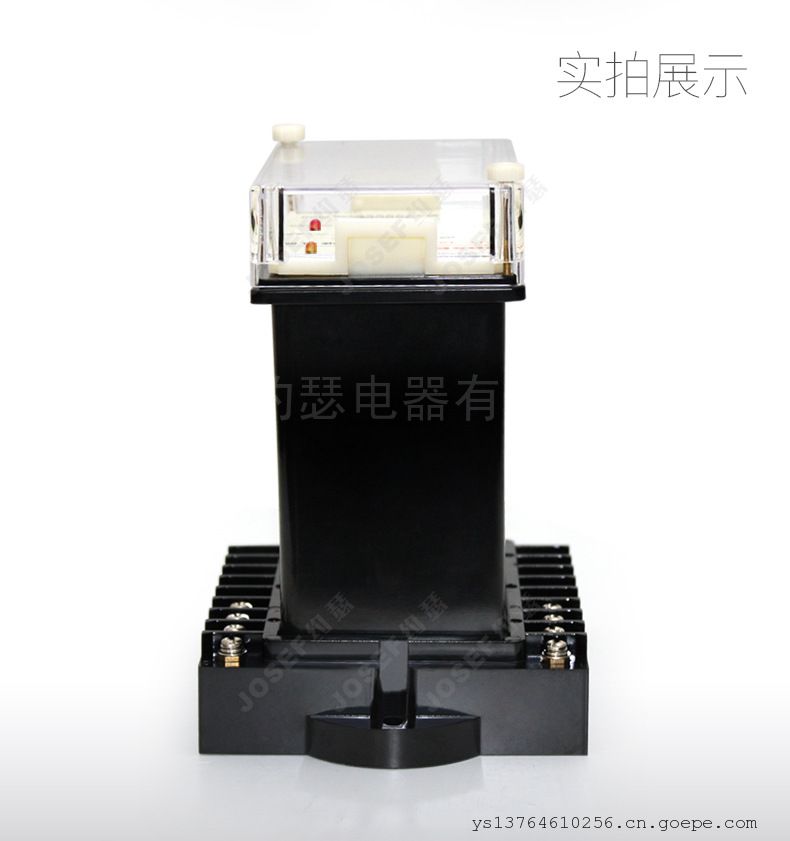

外形尺寸和开孔尺寸

订货须知

定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。

合闸闭锁继电器作用是:

1. 衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点;

2. 一个是使断路器主触头可能比辅助触点断开更早,而主触头一旦断开,保护继电器就要返回,如果没有常开触点形成自保持,
