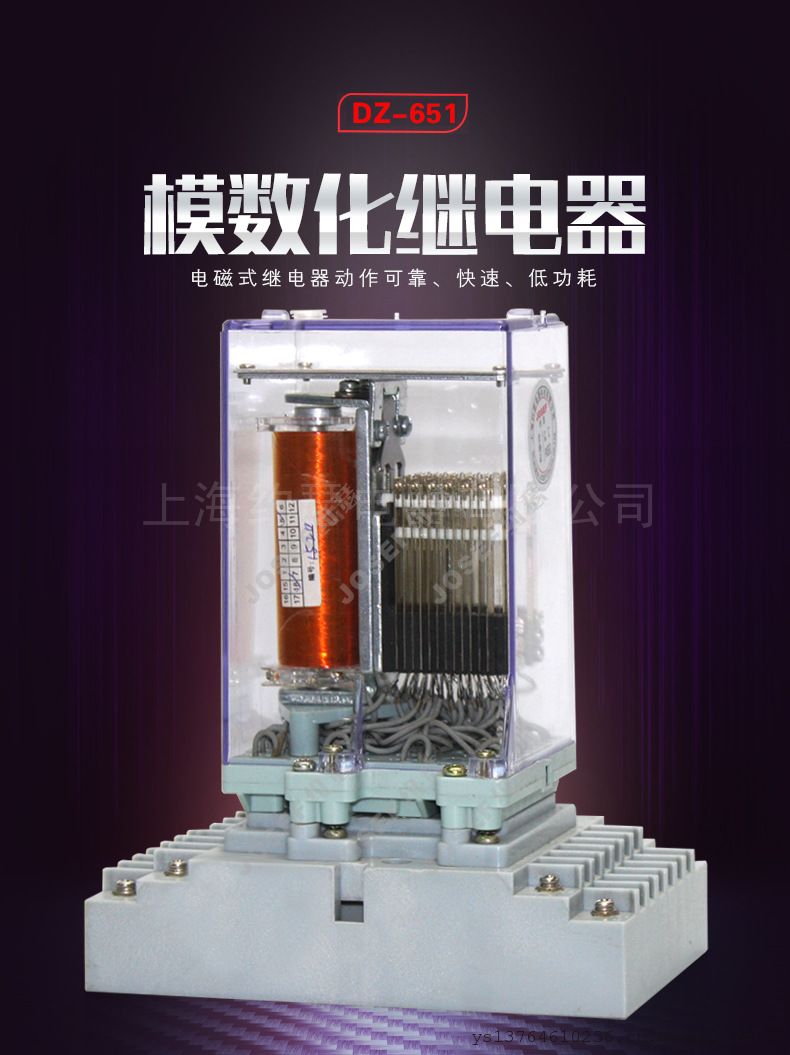

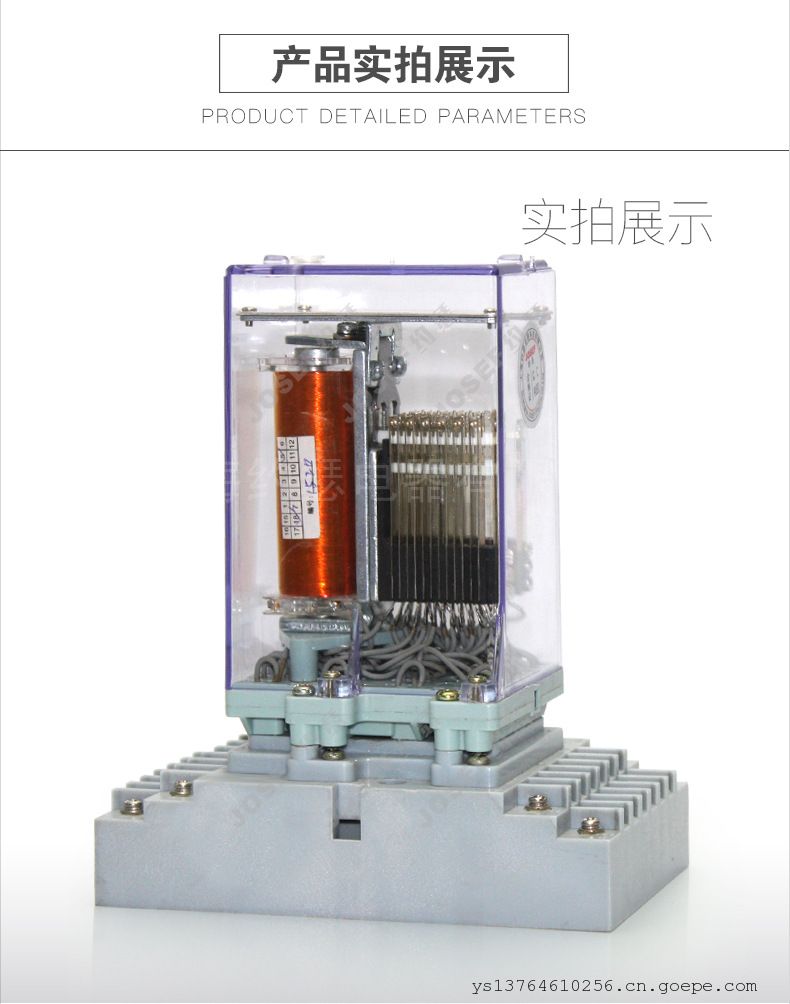

JOSEF约瑟DZ-651中间继电器 DC220V

DZ-651中间继电器；
DZ-652中间继电器；
DZ-653中间继电器；
DZ-654中间继电器；
DZ-655中间继电器；

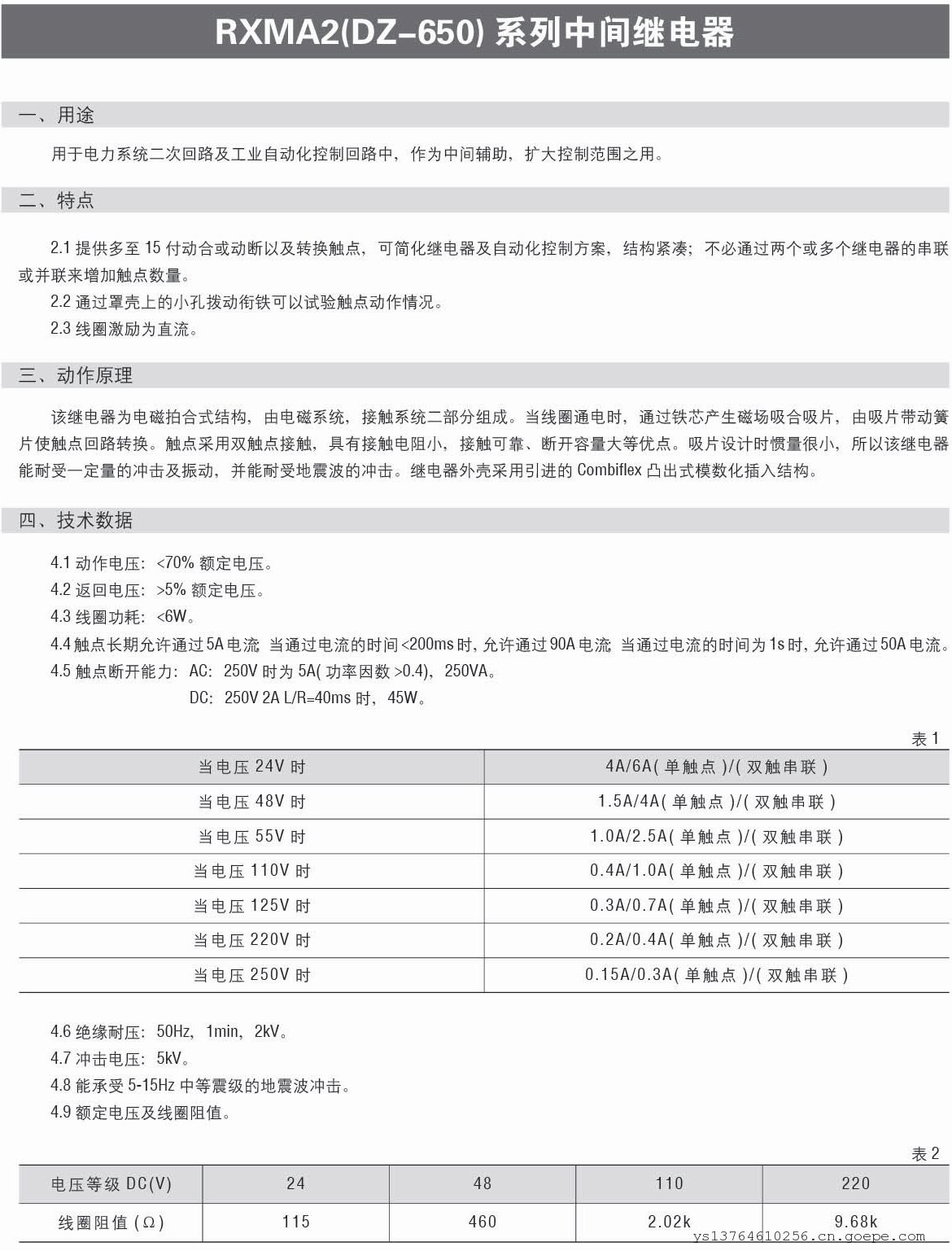

一、用途
用于电力系统二次回路及工业自动化控制回路中，作为中间辅助，扩大控制范围之用。
二、特点
提供多至15付动合或动断以及转换触点，可简化继电器及自动化控制方案，结构紧凑；不必通过两个或多个继电器的串联或并联来增加触点数量。通过罩壳上的小孔拨动衔铁可以试验触点动作情况。线圈激励为直流。
三、动作原理

该继电器为电磁拍合式结构，由电磁系统，接触系统二部分组成。当线圈通电时，通过铁芯产生磁场吸合吸片，由吸片带动簧使触点回路转换。触点采用双触点接触，具有接触电阻小，接触可靠、断开容量大等优点。吸片设计时惯量很小，所以该继电器能耐受一定量的冲击及振动，并能耐受地震波的冲击。继电器外壳采用引进的Combi?ex凸出式模数化插入结构。
四、技术数据
动作电压：<70%额定电压。
返回电压：>5%额定电压。
线圈功耗：<6W。
触点长期允许通过5A电流；当通过电流的时间<200ms时，允许通过90A电流；当通过电流的时间为1s时，允许通过50A电流。
触点断开能力：AC：250V时为5A(功率因数>0.4)，250VA。
                    DC：250V 2A L/R=40ms时，45W。
表一

绝缘耐压：50Hz，1min，2kV。
冲击电压：5kV。
能承受5-15Hz中等震级的地震波冲击。
额定电压及线圈阻值。

表2

触点规格

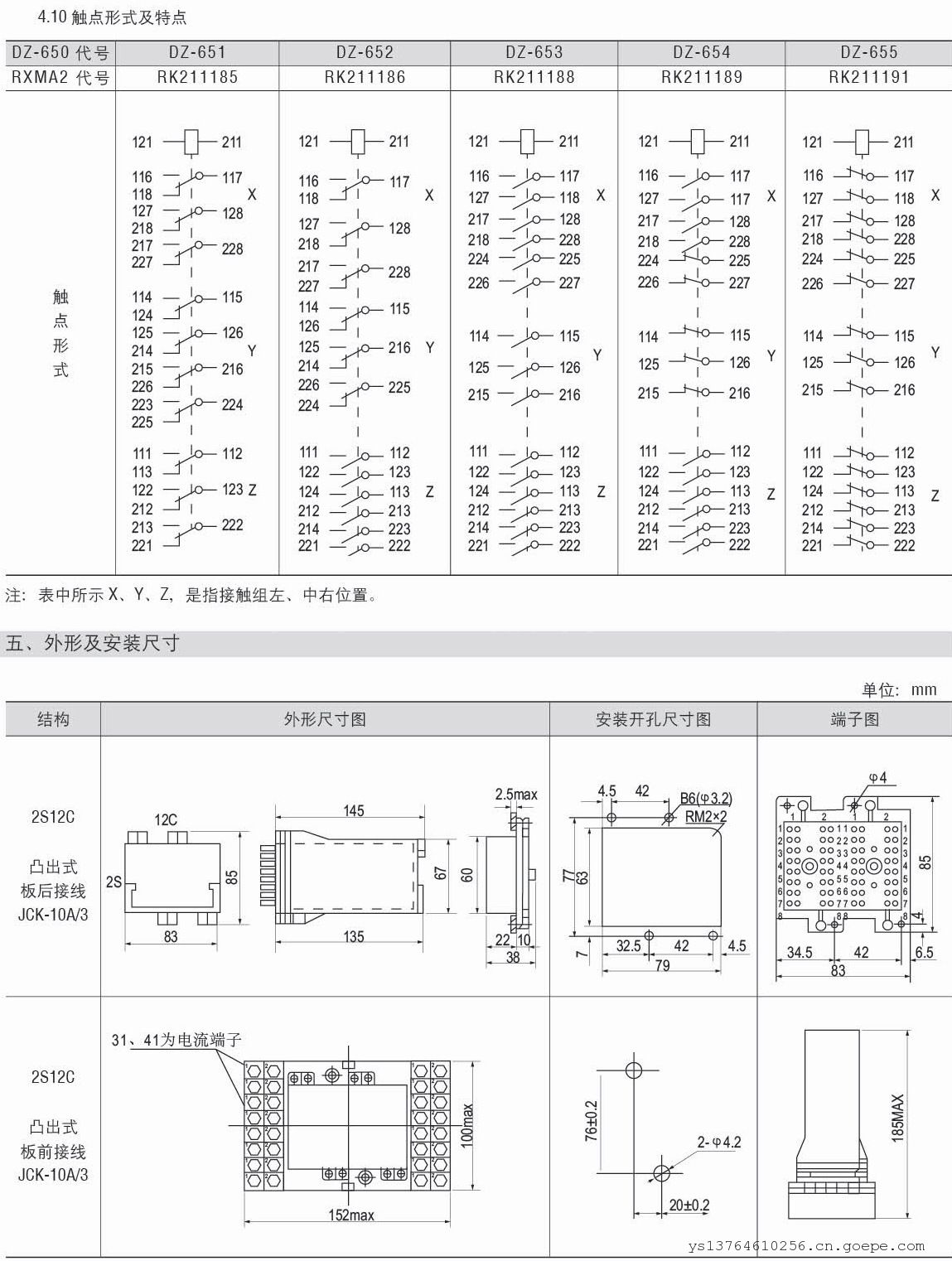

五、外形及安装 尺寸

外形尺寸：

订货须知
订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
